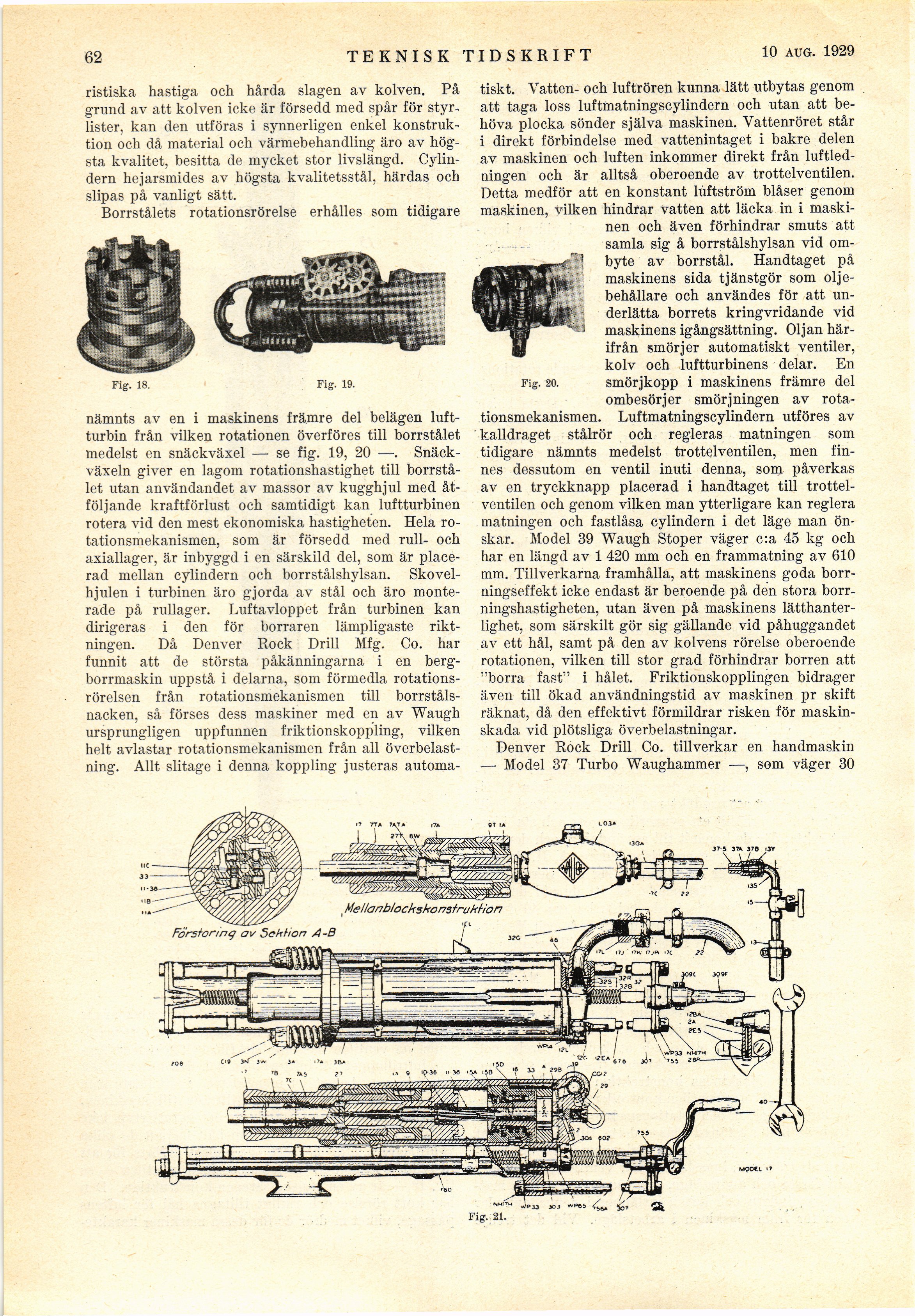

62
teknisk tidskrift
13 april 1929
ristiska hastiga och hårda slagen av kolven. På
grund av att kolven icke är försedd med spår för
styrlister. kan den utföras i synnerligen enkel
konstruktion och då material och värmebehandling äro av
högsta kvalitet, besitta de mycket stor livslängd.
Cylindern hejarsmides av högsta kvalitetsstål, härdas och
slipas på vanligt sätt.
Borrstålets rotationsrörelse erhålles som tidigare
Fig. 18. Fig. 19.
nämnts av en i maskinens främre del belägen
luftturbin från vilken rotationen överföres till borrstålet
medelst en snäckväxel — se fig. 19, 20 —.
Snäckväxel giver en lagom rotationshastighet till
borrstålet utan användandet av massor av kugghjul med
åtföljande kraftförlust och samtidigt kan luftturbinen
rotera vid den mest ekonomiska hastigheten. Hela
rotationsmekanismen, som är försedd med rull- och
axiallager, är inbyggd i en särskild del, som är
placerad mellan cylindern och borrstålshylsan.
Skovelhjulen i turbinen äro gjorda av stål och äro
monterade på rullager. Luftavloppet från turbinen kan
dirigeras i den för borraren lämpligaste
riktningen. Då Denver Röck Drill Mfg. Co. har
funnit att de största påkänningarna i en
bergborrmaskin uppstå i delarna, som förmedla
rotationsrörelsen från rotationsmekanismen till
borrståls-nacken, så förses dess maskiner med en av Waugh
ursprungligen uppfunnen friktionskoppling, vilken
helt avlastar rotationsmekanismen från all
överbelastning. Allt slitage i denna koppling justeras automa-
tiskt. Vatten- och luftrören kunna lätt utbytas genom
att taga loss luftmatningscylindern och utan att
behöva plocka sönder själva maskinen. Vattenröret står
i direkt förbindelse med vattenintaget i bakre delen
av maskinen och luften inkommer direkt från
luftledningen och är alltså oberoende av trottelventilen.
Detta medför att en konstant luftström blåser genom
maskinen, vilken hindrar vatten att läcka in i
maskinen och även förhindrar smuts att
samla sig å borrstålshylsan vid
ombyte av borrstål. Handtaget på
maskinens sida tjänstgör som
oljebehållare och användes för att
underlätta borrets kringvridande vid
maskinens igångsättning. Oljan
härifrån smörjer automatiskt ventiler,
kolv och luftturbinens delar. En
smörjkopp i maskinens främre del
ombesörjer smörjningen av
rotationsmekanismen. Luftmatningscylindern utföres av
kalldraget stålrör och regleras matningen som
tidigare nämnts medelst trottelventilen, men
finnes dessutom en ventil inuti denna, som påverkas
av en tryckknapp placerad i handtaget till
trottelventilen och genom vilken man ytterligare kan reglera
matningen och fastlåsa cylindern i det läge man
önskar. Model 39 Waugh Stoper väger c:a 45 kg och
har en längd av 1 420 mm och en frammatning av 610
mm. Tillverkarna framhålla, att maskinens goda
borrningseffekt icke endast är beroende på den stora
borrningshastigheten, utan även på maskinens
lätthanterlighet, som särskilt gör sig gällande vid påhuggandet
av ett hål, samt på den av kolvens rörelse oberoende
rotationen, vilken till stor grad förhindrar borren att
"borra fast" i hålet. Friktionskopplingen bidrager
även till ökad användningstid av maskinen pr skift
räknat, då den effektivt förmildrar risken för
maskinskada vid plötsliga överbelastningar.
Denver Röck Drill Co. tillverkar en handmaskin
— Model 37 Turbo Waughammer —, som väger 30
Fig. 21.
Fig. 20.
