13 april 1929
bergsvetenskap
63
kg och har en kolvdiameter
av 66 mm och en slaglängd
av 89 mm, och som i
konstruktion mycket påminner
om Waugh Turbo Stoper
Nr 39. Dessutom tillverkas
tvenne ortdrivningsmaskiner
i enlighet med
ovanbeskrivna konstruktion och
hänvisas beträffande dessas
beskrivning till redogörelsen
för "djupborrning med
vanlig pneumatisk
bergborrmaskin". För att även kunna
tillfredsställa de kunder, som
önska maskiner med av
kolvens slag beroende
rotationsrörelse, så har Denver
Röck Drill Co. under de
senaste åren släppt ut tvenne
modeller i marknaden, vilka
visat sig besitta en
synnerligen stor slagstyrka i
förening med låga
underhållskostnader. Av denna
anledning ha maskinerna —
Model 7 och Model 11 — (den
senare större och kraftigare
än Model 7) blivit mycket
populära och äro bland de
maskintyper, som man
numera mest träffa på vid
besök i gruvor från norra
Canada till södra delen av
Mexico. Fig. 21 giver en
tydlig bild av den allmänna
konstruktionen av dessa
båda maskiner. De tekniska
data äro som följer:
Model 7. Model 17.
Kolvdiameter .... 89mm 101 mm
Kolvens rörelse 66 mm 66 mm
Luftkonsumtion,
mätt vid
havsytan och vid 4,2
atö på
tryckluften, m3/min. 3 3,3
Vikt inkl.
fram-matningssläde,
kg .................... 70 84
Smörjningen av dessa
maskiner sker uteslutande
medelst en i luftledningen inkopplad "smörjkopp" —
air line oiler — vilken fungerar oberoende av i vilket
läge den befinner sig.
Innan jag lämnar Denver Röck Drill Co. vill jag

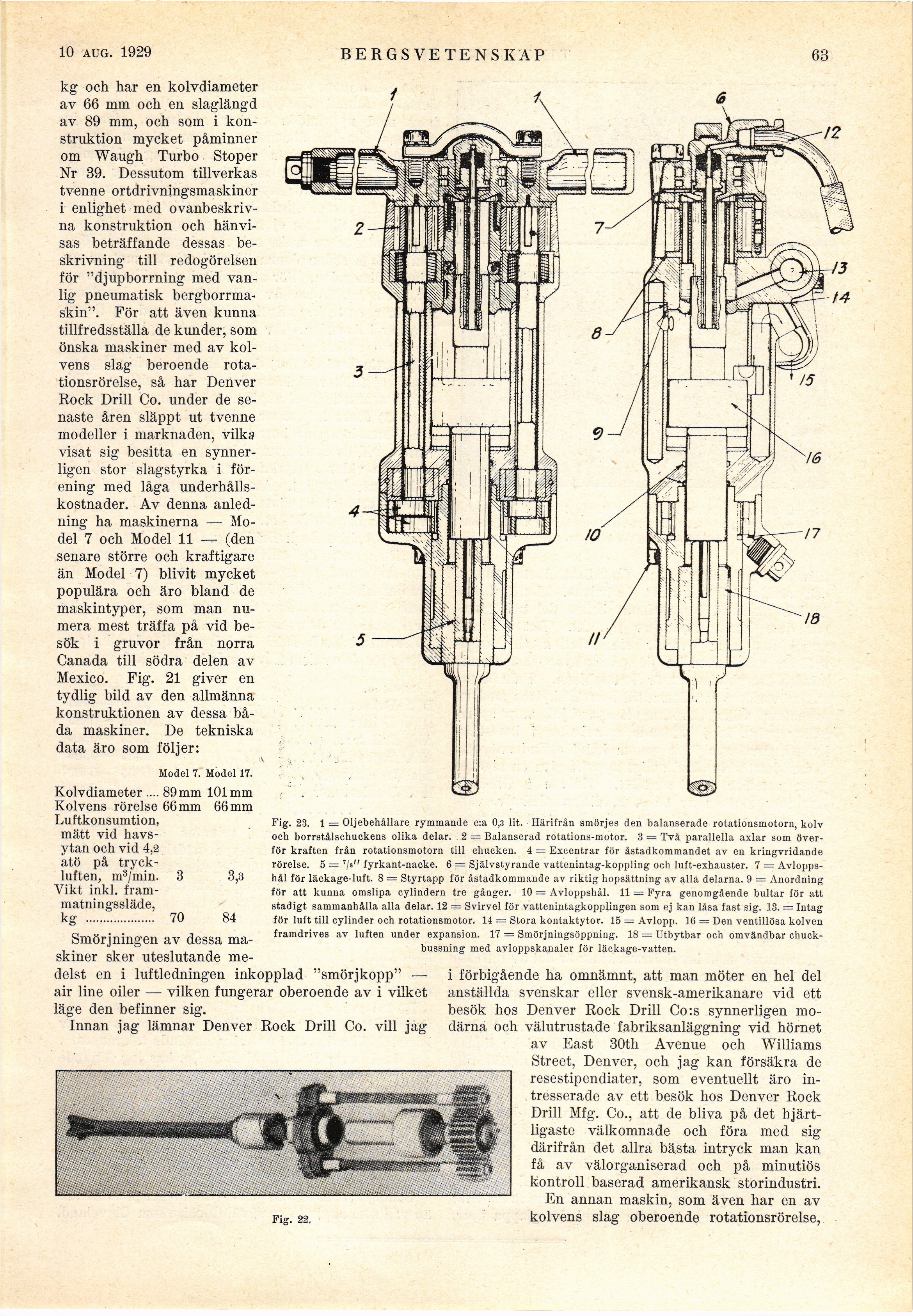

Fig. 23. 1 - Oljebehållare rymmande c:a 0,3 lit. Härifrån smörjes den balanserade rotationsmotorn, kolv
och borrstålschuckens olika delar. 2 = Balanserad rotations-motor. 3 = Två parallella axlar som
överför kraften från rotationsmotorn till chucken. 4 = Excentrar för åstadkommandet av en kringvridande
rörelse. 5 = 7/b" fyrkant-nacke. 6 == Självstyrande vattenintag-koppling och luft-exhauster. 7 =
Avloppshål för läckage-luft. 8 = Styrtapp för åstadkommande av riktig hopsättning av alla delarna. 9 –= Anordning
för att kunna omslipa cylindern tre gånger. 10 — Avloppshål. 11 = Fyra genomgående bultar för att
stadigt sammanhålla alla delar. 12 =?= Svirvel för vattenintagkopplingen som ej kan låsa fast sig. 13. — Intag
för luft till cylinder och rotationsmotor. 14 — Stora kontaktytor. 15 = Avlopp. 16 — Den ventillösa kolven
framdrives av luften under expansion. 17 — Smörjningsöppning. 18 = Utbytbar och omvändbar
chuck-bussning med avloppskanaler för läckage-vatten.
i förbigående ha omnämnt, att man möter en hel del
anställda svenskar eller svensk-amerikanare vid ett
besök hos Denver Röck Drill Co:s synnerligen
modärna och välutrustade fabriksanläggning vid hörnet
av East 30th Avenue och Williams
Street, Denver, och jag kan försäkra de
resestipendiater, som eventuellt äro
intresserade av ett besök hos Denver Röck
Drill Mfg. Co., att de bliva på det
hjärtligaste välkomnade och föra med sig
därifrån det allra bästa intryck man kan
få av välorganiserad och på minutiös
kontroll baserad amerikansk storindustri.
En annan maskin, som även har en av
rig. 22. kolvens slag oberoende rotationsrörelse,
