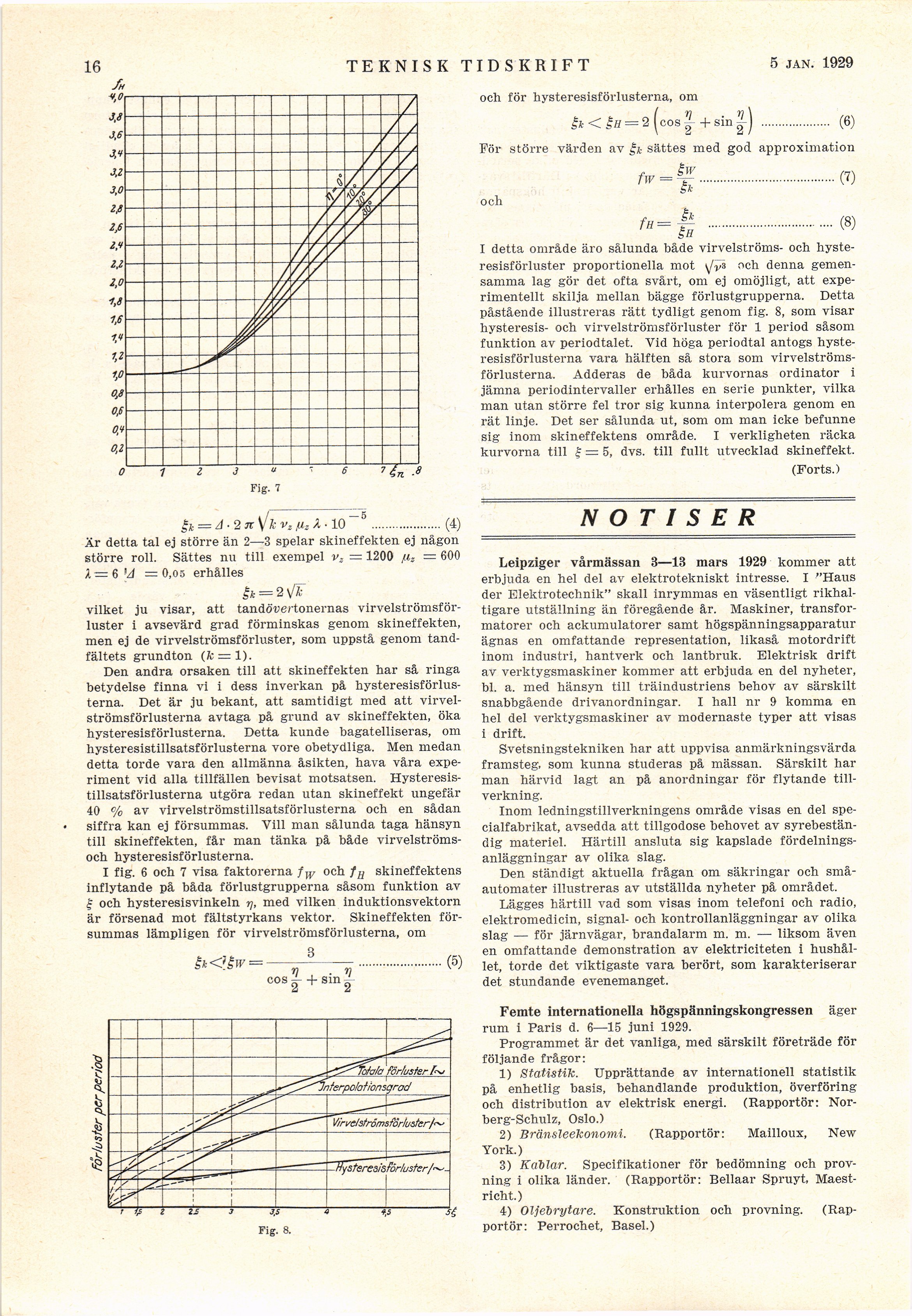

16

TEKNISK TIDSKRIFT

2 febr. 1929

Fig. 7

och för hysteresisförlusterna, om

£t<iH = Q (eos| + sin J) .................... (6)

För större värden av sättes med god approximation

.......................................®

och

...................................®

I detta område äro sålunda både virvelströms- och
hysteresisförluster proportionella mot \jy» och denna
gemensamma lag gör det ofta svårt, om ej omöjligt, att
experimentellt skilja mellan bägge förlustgrupperna. Detta
påstående illustreras rätt tydligt genom fig. 8, som visar
hysteresis- och virvelströmsförluster för 1 period såsom
funktion av periodtalet. Vid höga periodtal antogs
hysteresisförlusterna vara hälften så stora som
virvelströmsförlusterna. Adderas de båda kurvornas ordinator i
jämna periodintervaller erhålles en serie punkter, vilka
man utan större fel tror sig kunna interpolera genom en
rät linje. Det ser sålunda ut, som om man icke befunne
sig inom skineffektens område. I verkligheten räcka
kurvorna till f = 5, dvs. till fullt utvecklad skineffekt.

(Forts.)

& = A ■ 2 re S/k Vz HzX ■ 10 5....................(4)

Är detta tal ej större än 2—3 spelar skineffekten ej någon
större roll. Sättes nu till exempel vz = 1200 ßz = 600
X=6’A =0,05 erhålles

vilket ju visar, att tandövertonernas
virvelströmsförluster i avsevärd grad förminskas genom skineffekten,
men ej de virvelströmsförluster, som uppstå genom
tandfältets grundton (fc = l).

Den andra orsaken till att skineffekten har så ringa
betydelse finna vi i dess inverkan på
hysteresisförlusterna. Det är ju bekant, att samtidigt med att
virvelströmsförlusterna avtaga på grund av skineffekten, öka
hysteresisförlusterna. Detta kunde bagatelliseras, om
hysteresistillsatsförlusterna vore obetydliga. Men medan
detta torde vara den allmänna åsikten, hava våra
experiment vid alla tillfällen bevisat motsatsen.
Hysteresistillsatsförlusterna utgöra redan utan skineffekt ungefär
40 % av virvelströmstillsatsförlusterna och en sådan
siffra kan ej försummas. Vill man sålunda taga hänsyn
till skineffekten, får man tänka på både
virvelströms-och hysteresisförlusterna.

I fig. 6 och 7 visa faktorerna †w och †lt skineffektens
inflytande på båda förlustgrupperna såsom funktion av
f och hysteresisvinkeln r\, med vilken induktionsvektorn
är försenad mot fältstyrkans vektor. Skineffekten
försummas lämpligen för virvelströmsförlusterna, om

3 ........................(5)

eos 2 + Sin J

NOTISER

Fig. 8.

Leipziger vårmässan 3—13 mars 1929 kommer att
erbjuda en hel del av elektrotekniskt intresse. I "Haus
der Elektrotechnik" skall inrymmas en väsentligt
rikhaltigare utställning än föregående år. Maskiner,
transformatorer och ackumulatorer samt högspänningsapparatur
ägnas en omfattande representation, likaså motordrift
inom industri, hantverk och lantbruk. Elektrisk drift
av verktygsmaskiner kommer att erbjuda en del nyheter,
bl. a. med hänsyn till träindustriens behov av särskilt
snabbgående drivanordningar. I hall nr 9 komma en
hel del verktygsmaskiner av modernaste typer att visas
i drift.

Svetsningstekniken har att uppvisa anmärkningsvärda
framsteg, som kunna studeras på mässan. Särskilt har
man härvid lagt an på anordningar för flytande
tillverkning.

Inom ledningstillverkningens område visas en del
specialfabrikat, avsedda att tillgodose behovet av
syrebeständig materiel. Härtill ansluta sig kapslade
fördelningsanläggningar av olika slag.

Den ständigt aktuella frågan om säkringar och
små-automater illustreras av utställda nyheter på området.

Lägges härtill vad som visas inom telefoni och radio,
elektromedicin, signal- och kontrollanläggningar av olika
slag — för järnvägar, brandalarm m. m. —• liksom även
en omfattande demonstration av elektriciteten i
hushållet, torde det viktigaste vara berört, som karakteriserar
det stundande evenemanget.

Femte internationella högspänningskongressen äger
rum i Paris d. 6—15 juni 1929.

Programmet är det vanliga, med särskilt företräde för
följande frågor:

1) Statistik. Upprättande av internationell statistik
på enhetlig basis, behandlande produktion, överföring
och distribution av elektrisk energi. (Rapportör:
Nor-berg-Schulz, Oslo.)

2) Bränsleekonomi. (Rapportör: Mailloux, New
York.)

3) Kablar. Specifikationer för bedömning och
provning i olika länder. (Rapportör: Bellaar Spruyt,
Maest-richt.)

4) Oljebrytare. Konstruktion och provning.
(Rapportör: Perrochet, Basel.)
