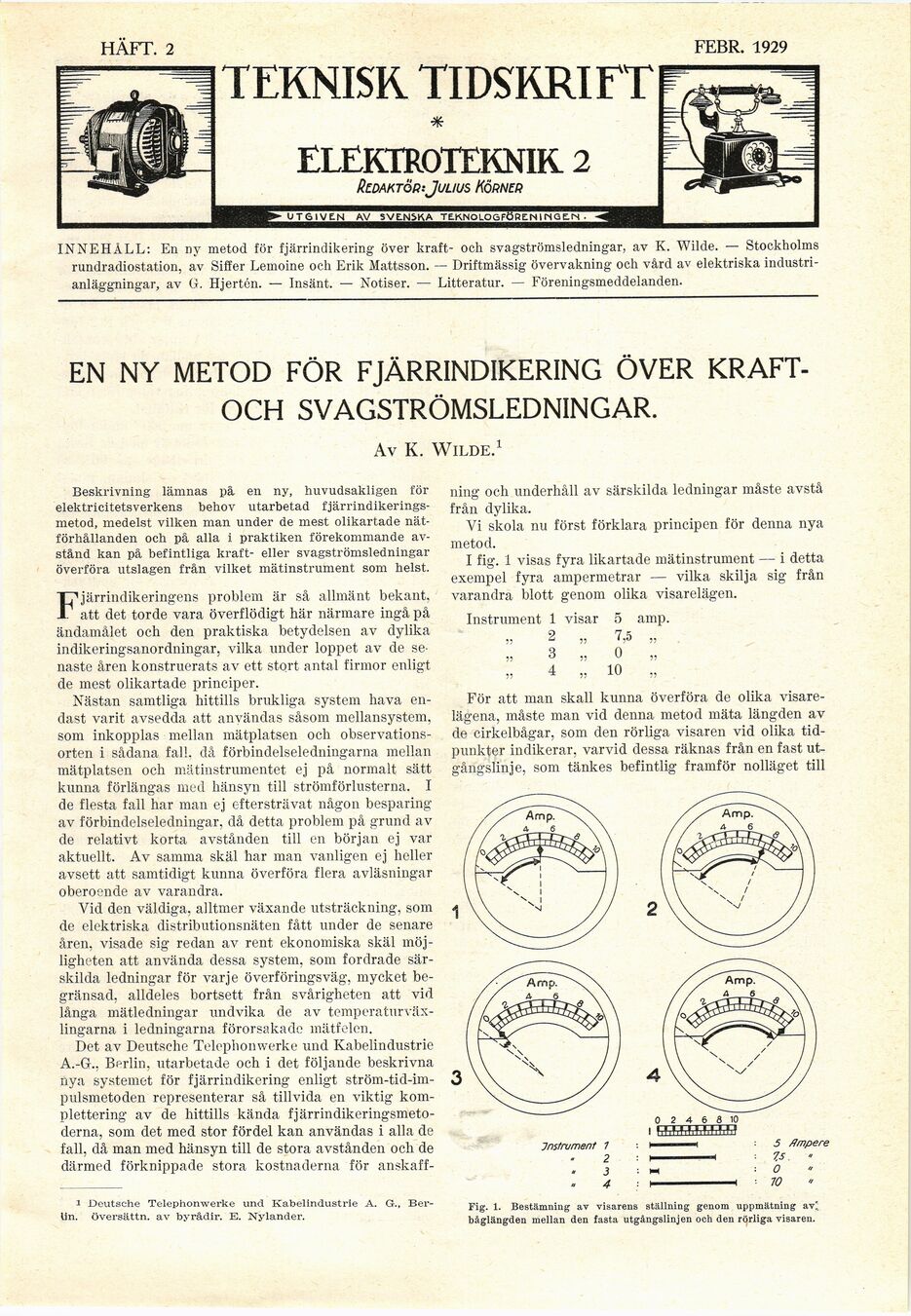

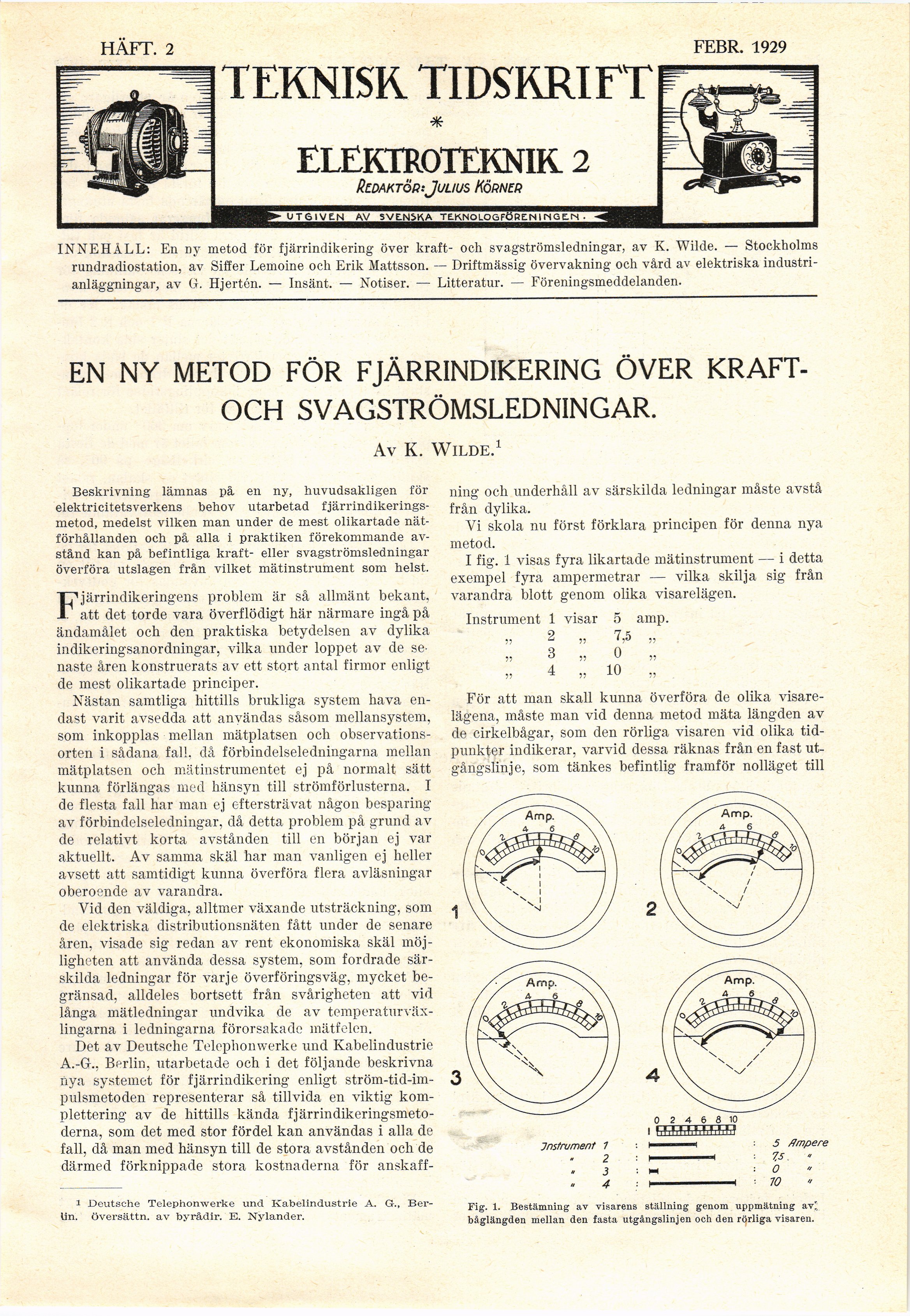

HAFT. 2
FEBR. 1929
TEKNISK TIDSKRIFT
ELEKTROTEKNIK 2
fcoAKTÖR:Julius Körner
UT6IVEN A.V SVENSKA TE.KNOLOGFSREN I fi O&N •
INNEHÅLL: En ny metod för fjärrindikering över kraft- och svagströmsledningar, av K. Wilde. — Stockholms
rundradiostation, av Siffer Lemoine och Erik Mattsson. — Driftmässig övervakning och vård av elektriska
industrianläggningar, av G. Hjertén. — Insänt. — Notiser. — Litteratur. — Föreningsmeddelanden.
EN NY METOD FÖR FJÄRRINDIKERING ÖVER
KRAFT-OCH SVAGSTRÖMSLEDNINGAR.
Av K. Wilde.1
Beskrivning lämnas på en ny, huvudsakligen för
elektricitetsverkens behov utarbetad
fjärrindikerings-metod, medelst vilken man under de mest olikartade
nät-förhållanden och på alla i praktiken förekommande
avstånd kan på befintliga kraft- eller svagströmsledningar
överföra utslagen från vilket mätinstrument som helst.
Fjärrindikeringens problem är så allmänt bekant,
att det torde vara överflödigt här närmare ingå på
ändamålet och den praktiska betydelsen av dylika
indikeringsanordningar, vilka under loppet av de
senaste åren konstruerats av ett stort antal firmor enligt
de mest olikartade principer.
Nästan samtliga hittills brukliga system hava
endast varit avsedda att användas såsom mellansystem,
som inkopplas mellan mätplatsen och
observationsorten i sådana fal!, då förbindelseledningarna mellan
mätplatsen och mätinstrumentet ej på normalt sätt
kunna förlängas med hänsyn till strömförlusterna. I
de flesta fall har man ej eftersträvat någon besparing
av förbindelseledningar, då detta problem på grund av
de relativt korta avstånden till en början ej var
aktuellt. Av samma skäl har man vanligen ej heller
avsett att samtidigt kunna överföra flera avläsningar
oberoende av varandra.
Vid den väldiga, alltmer växande utsträckning, som
de elektriska distributionsnäten fått under de senare
åren, visade sig redan av rent ekonomiska skäl
möjligheten att använda dessa system, som fordrade
särskilda ledningar för varje överförings väg, mycket
begränsad, alldeles bortsett från svårigheten att vid
långa mätledningar undvika de av
temperaturväxlingarna i ledningarna förorsakade mätfelen.
Det av Deutsehe Telephonwerke und Kabelindustrie
A.-G., Berlin, utarbetade och i det följande beskrivna
nya systemet för fjärrindikering enligt
ström-tid-im-pulsmetoden representerar så tillvida en viktig
komplettering av de hittills kända
fjärrindikeringsmeto-derna, som det med stor fördel kan användas i alla de
fall, då man med hänsyn till de stora avstånden och de
därmed förknippade stora kostnaderna för anskaff-
ning och underhåll av särskilda ledningar måste avstå
från dylika.
Vi skola nu först förklara principen för denna nya
metod.
I fig. 1 visas fyra likartade mätinstrument — i detta
exempel fyra ampermetrar — vilka skilja sig från
varandra blott genom olika visarelägen.
Instrument 1 visar 5 amp.
ii 2 „ 7.5 „
3 „ 0 „
4 „ 10 „
För att man skall kunna överföra de olika
visarelägena, måste man vid denna metod mäta längden av
de cirkelbågar, som den rörliga visaren vid olika
tidpunkter indikerar, varvid dessa räknas från en fast
ut-gångslinie, som tänkes befintlig framför nolläget till
0 2 4 6 a 10
Instrument 7
2
3
4
5 Ampere
7.5 ’
O
10
i Deutsche Telephonwerke und Kabelindustrie A. G.,
Berlin. översättn. av byrådir. B. Nylander.
Fig. 1. Bestämning av visarens ställning genom uppmätning av’
båglängden mellan den fasta utgångslinjen och den rörliga visaren.
