26

TEKNISK TIDSKRIFT

2 febr. 1929



Iiihje/.

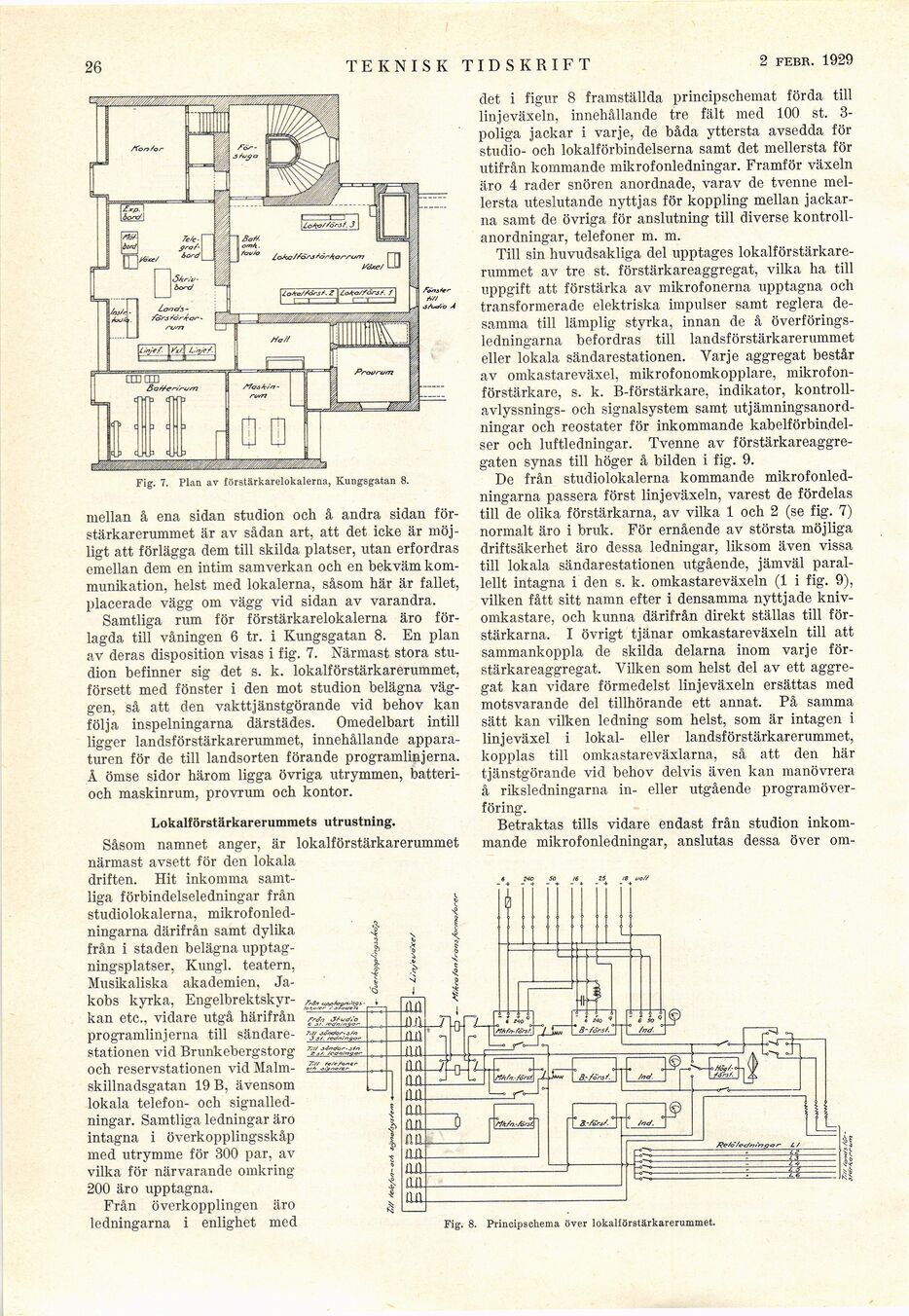

Fig. 7. Plan av förstärkarelokalerna, Kungsgatan 8.

mellan å ena sidan studion och å andra sidan
förstärkarerummet är av sådan art, att det icke är
möjligt att förlägga dem till skilda platser, utan erfordras
emellan dem en intim samverkan och en bekväm
kommunikation, helst med lokalerna, såsom här är fallet,
placerade vägg om vägg vid sidan av varandra.

Samtliga rum för förstärkarelokalerna äro
förlagda till våningen 6 tr. i Kungsgatan 8. En plan
av deras disposition visas i fig. 7. Närmast stora
studion befinner sig det s. k. lokalförstärkarerummet,
försett med fönster i den mot studion belägna
väggen, så att den vakttjänstgörande vid behov kan
följa inspelningarna därstädes. Omedelbart intill
ligger landsförstärkarerummet, innehållande
apparaturen för de till landsorten förande programlinjerna.
Å ömse sidor härom ligga övriga utrymmen,
batteri-och maskinrum, provrum och kontor.

Lokalförstärkarerummets utrustning.

Såsom namnet änger, är lokalförstärkarerummet
närmast avsett för den lokala
driften. Hit inkomma
samtliga förbindelseledningar från
studiolokalerna,
mikrofonledningarna därifrån samt dylika
från i staden belägna
upptagningsplatser, Kungl, teatern,
Musikaliska akademien,
Jakobs kyrka,
Engelbrektskyrkan etc., vidare utgå härifrån
programlinjerna till
sändare-stationen vid Brunkebergstorg
och reservstationen vid
Malmskillnadsgatan 19 B, ävensom
lokala telefon- och
signalledningar. Samtliga ledningar äro
intagna i överkopplingsskåp
med utrymme för 300 par, av
vilka för närvarande omkring
200 äro upptagna.

Från överkopplingen äro
ledningarna i enlighet med

det i figur 8 framställda principschemat förda till
linjeväxeln, innehållande tre fält med 100 st.
3-poliga jackar i varje, de båda yttersta avsedda för
studio- och lokalförbindelserna samt det mellersta för
utifrån kommande mikrofonledningar. Framför växeln
äro 4 rader snören anordnade, varav de tvenne
mellersta uteslutande nyttjas för koppling mellan
jackar-na samt de övriga för anslutning till diverse
kontrollanordningar, telefoner m. m.

Till sin huvudsakliga del upptages
lokalförstärkarerummet av tre st. förstärkareaggregat, vilka ha till
uppgift att förstärka av mikrofonerna upptagna och
transformerade elektriska impulser samt reglera
desamma till lämplig styrka, innan de å
överföringsledningarna befordras till landsförstärkarerummet
eller lokala sändarestationen. Yarje aggregat består
av omkastareväxel, mikrofonomkopplare,
mikrofonförstärkare, s. k. B-förstärkare, indikator,
kontroll-avlyssnings- och signalsystem samt
utjämningsanordningar och reostater för inkommande
kabelförbindelser och luftledningar. Tvenne av
förstärkareaggregaten synas till höger å bilden i fig. 9.

De från studiolokalerna kommande
mikrofonledningarna passera först linjeväxeln, varest de fördelas
till de olika förstärkarna, av vilka 1 och 2 (se fig. 7)
normalt äro i bruk. För ernående av största möjliga
driftsäkerhet äro dessa ledningar, liksom även vissa
till lokala sändarestationen utgående, jämväl
parallellt intagna i den s. k. omkastareväxeln (1 i fig. 9),
vilken fått sitt namn efter i densamma nyttjade
kniv-omkastare, och kunna därifrån direkt ställas till
förstärkarna. I övrigt tjänar omkastareväxeln till att
sammankoppla de skilda delarna inom varje
förstärkareaggregat. Vilken som helst del av ett
aggregat kan vidare förmedelst linjeväxeln ersättas med
motsvarande del tillhörande ett annat. På samma
sätt kan vilken ledning som helst, som är intagen i
lin je växel i lokal- eller landsförstärkarerummet,
kopplas till omkastareväxlarna, så att den här
tjänstgörande vid behov delvis även kan manövrera
å riksledningarna in- eller utgående
programöverföring.

Betraktas tills vidare endast från studion
inkommande mikrofonledningar, anslutas dessa över om-

Fig. 8. Principschema över lokallörstärkarerummet.
