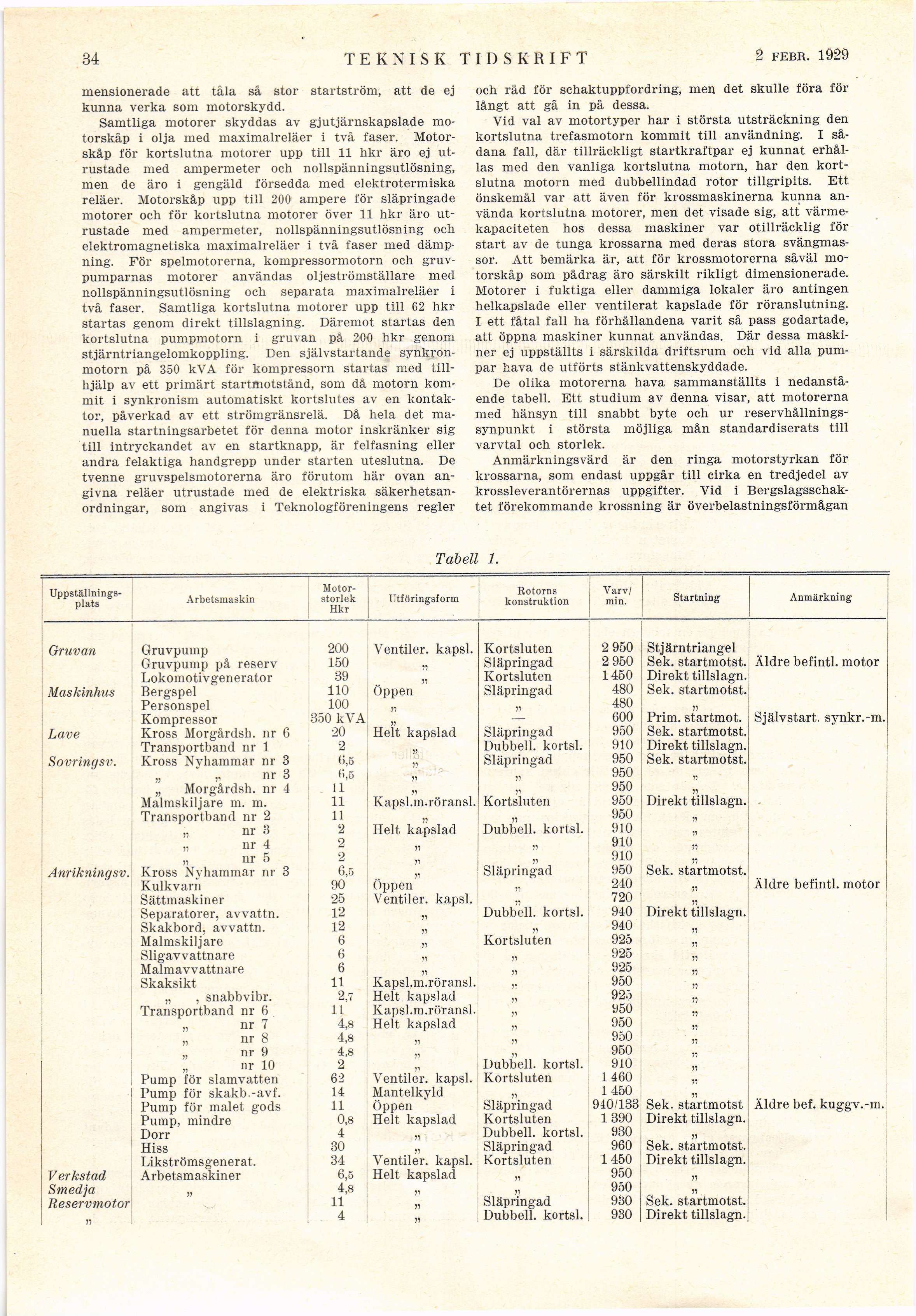

34
TEKNISK TIDSKRIFT
2 febr. 1929
mensionerade att tåla så stor startström, att de ej
kunna verka som motorskydd.
Samtliga motorer skyddas av gjutjärnskapslade
motorskåp i olja med maximalreläer i två faser.
Motorskåp för kortslutna motorer upp till 11 hkr äro ej
utrustade med ampermeter och nollspänningsutlösning,
men de äro i gengäld försedda med elektrotermiska
reläer. Motorskåp upp till 200 ampere för släpringade
motorer och för kortslutna motorer över 11 hkr äro
utrustade med ampermeter, nollspänningsutlösning och
elektromagnetiska maximalreläer i två faser med
dämpning. För spelmotorerna, kompressormotorn och
gruv-pumparnas motorer användas oljeströmställare med
nollspänningsutlösning och separata maximalreläer i
två faser. Samtliga kortslutna motorer upp till 62 hkr
startas genom direkt tillslagning. Däremot startas den
kortslutna pumpmotorn i gruvan på 200 hkr genom
stjärntriangelomkoppling. Den självstartande
synkronmotorn på 350 kVA för kompressorn startas med
tillhjälp av ett primärt startmotstånd, som då motorn
kommit i synkronism automatiskt kortslutes av en
kontak-tor, påverkad av ett strömgränsrelä. Då hela det
manuella startningsarbetet för denna motor inskränker sig
till intryckandet av en startknapp, är felfasning eller
andra felaktiga handgrepp under starten uteslutna. De
tvenne gruvspelsmotorerna äro förutom här ovan
angivna reläer utrustade med de elektriska
säkerhetsanordningar, som angivas i Teknologföreningens regler
och råd för schaktuppfordring, men det skulle föra för
långt att gå in på dessa.
Vid val av motortyper har i största utsträckning den
kortslutna trefasmotorn kommit till användning. I
sådana fall, där tillräckligt startkraftpar ej kunnat
erhållas med den vanliga kortslutna motorn, har den
kortslutna motorn med dubbellindad rotor tillgripits. Ett
önskemål var att även för krossmaskinerna kunna
använda kortslutna motorer, men det visade sig, att
värmekapaciteten hos dessa maskiner var otillräcklig för
start av de tunga krossarna med deras stora
svängmas-sor. Att bemärka är, att för krossmotorerna såväl
motorskåp som pådrag äro särskilt rikligt dimensionerade.
Motorer i fuktiga eller dammiga lokaler äro antingen
helkapslade eller ventilerat kapslade för röranslutning.
I ett fåtal fall ha förhållandena varit så pass godartade,
att öppna maskiner kunnat användas. Där dessa
maskiner ej uppställts i särskilda driftsrum och vid alla
pumpar hava de utförts stänkvattenskyddade.
De olika motorerna hava sammanställts i
nedanstående tabell. Ett studium av denna visar, att motorerna
med hänsyn till snabbt byte och ur
reservhållnings-synpunkt i största möjliga mån standardiserats till
varvtal och storlek.
Anmärkningsvärd är den ringa motorstyrkan för
krossarna, som endast uppgår till cirka en tredjedel av
krossleverantörernas uppgifter. Vid i
Bergslagsschaktet förekommande krossning är överbelastningsförmågan
Tabell 1.
[-Uppställningsplats-]
{+Uppställnings- plats+} Arbetsmaskin [-Motorstorlek-] {+Motor- storlek+} Hkr Utföringsform Rotorns konstruktion Varv/ min. Startning Anmärkning
Gruvan Gruvpump 200 Ventiler, kapsl. Kortsluten 2 950 Stjärntriangel
Gruvpump på reserv 150 n Släpringad 2 950 Sek. startmotst. Äldre befintl. motor
Lokomotivgenerator 39 11 Kortsluten 1450 Direkt tillslagn.
Maskinhus Bergspel 110 Öppen Släpringad 480 Sek. startmotst.
Personspel 100 n ii 480 ii
Kompressor 350 kVA n — 600 Prim. startmot. Självstart, synkr.-m.
Lave Kross Morgårdsh. nr 6 20 Helt kapslad Släpringad 950 Sek. startmotst.
Transportband nr 1 2 v Dubbell. kortsl. 910 Direkt tillslagn.
Sovringsv. Kross Nyhammar nr 3 (i,5 11 Släpringad 950 Sek. startmotst.
„ „ nr 3 fi,5 11 ii 950 ii
„ Morgårdsh. nr 4 11 11 ii 950 ii
Malmskiljare m. m. 11 Kapsl.m.röransl. Kortsluten 950 Direkt tillslagn.
Transportband nr 2 11 ii ii 950 ii
„ nr 3 2 Helt kapslad Dubbell. kortsl. 910 11
„ nr 4 2 ii 11 910 11
„ nr 5 2 ii 11 910 11
Anrikningsv. Kross Nyhammar nr 3 6,5 ii Släpringad 950 Sek. startmotst.
Kulkvarn 90 Öppen ii 240 ji Äldre befintl. motor
Sättmaskiner 25 Ventiler, kapsl. ii 720 ii
Separatorer, avvattn. 12 ii Dubbell. kortsl. 940 Direkt tillslagn.
Skakbord, avvattn. Malmskiljare 12 ii ii 940 ii
6 ii Kortsluten 925 ii
Sligavvattnare 6 ii ii 925 ii
Malmavvattnare 6 ii ii 925 ii
Skaksikt 11 Kapsl.m.röransl. i: 950 ii
„ , snabbvibr. Transportband nr 6 2,7 Helt kapslad ii 925 ii
11 Kapsl.m.röransl. ii 950 ii
„ nr 7 4,8 Helt kapslad ii 950 n
„ nr 8 4,8 ii ii 950 ii
nr 9 4,8 n n 950 ii
nr 10 2 ii Dubbell. kortsl. 910 n
Pump för slamvatten 62 Ventiler, kapsl. Kortsluten 1460 ii
Pump för skakb-avf. 14 Mantelkyld ii 1450 a
Pump för malet gods 11 öppen Släpringad 940/133 Sek. startmotst Äldre bef. kuggv.-m.
Pump, mindre 0,8 Helt kapslad Kortsluten 1390 Direkt tillslagn.
Dorr 4 n Dubbell. kortsl. 930 ii
Hiss 30 n Släpringad 960 Sek. startmotst.
Likströmsgenerat. 34 Ventiler, kapsl. Kortsluten 1450 Direkt tillslagn.
Verkstad Arbetsmaskiner 6,5 Helt kapslad ii 950 ii
Smedja v 4,8 ii ii. 950 ii
Reservmotor 11 n Släpringad 930 Sek. startmotst.
n 4 ii Dubbell. kortsl. 930 Direkt tillslagn.
