2 febr. 1929
ELEKTROTEKNIK
PHILADELPHIA Utvidqninq WESTMORELAND Ut-vidqninq WESTMORELAND
FOR5TADSOMR. 7 7 J

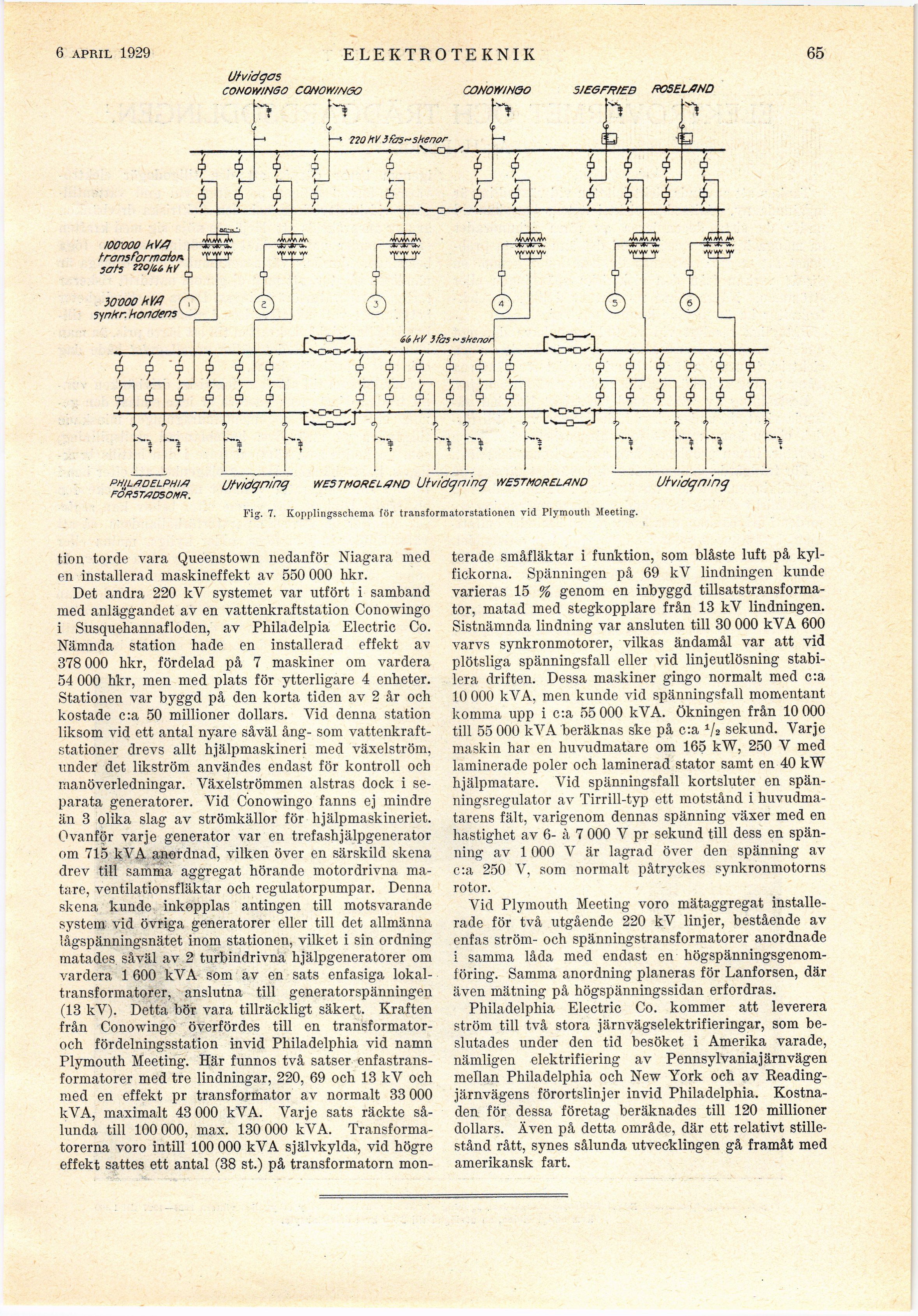

Fig. 7. Kopplingsschema för transformatorstationen vid Plymouth Meeting.
Uhic/qning
65
tion torde vara Queenstown nedanför Niagara med
en installerad maskineffekt av 550 000 hkr.
Det andra 220 kV systemet var utfört i samband
med anläggandet av en vattenkraftstation Conowingo
i Susquehannafloden, av Philadelpia Electric Co.
Nämnda station hade en installerad effekt av
378 000 hkr, fördelad på 7 maskiner om vardera
54 000 hkr, men med plats för ytterligare 4 enheter.
Stationen var byggd på den korta tiden av 2 år och
kostade c:a 50 millioner dollars. Vid denna station
liksom vid ett antal nyare såväl ång- som
vattenkraft-stationer drevs allt hjälpmaskineri med växelström,
under det likström användes endast för kontroll och
manöverledningar. Växelströmmen alstras dock i
separata generatorer. Vid Conowingo fanns ej mindre
än 3 olika slag av strömkällor för hjälpmaskineriet.
Ovanför varje generator var en trefashjälpgenerator
om 715 kVA anordnad, vilken över en särskild skena
drev till samma aggregat hörande motordrivna
matare, ventilationsfläktar och regulatorpumpar. Denna
skena kunde inkopplas antingen till motsvarande
system vid övriga generatorer eller till det allmänna
lågspänningsnätet inom stationen, vilket i sin ordning
matades såväl av 2 turbindrivna hjälpgeneratorer om
vardera 1 600 kVA som av en sats enfasiga
lokaltransformatorer, anslutna till generatorspänningen
(13 kV). Detta bör vara tillräckligt säkert. Kraften
från Conowingo överfördes till en
transformator-och fördelningsstation invid Philadelphia vid namn
Plymouth Meeting. Här funnos två satser
enfastransformatorer med tre lindningar, 220, 69 och 13 kV och
med en effekt pr transformator av normalt 33 000
kVA, maximalt 43 000 kVA. Varje sats räckte
sålunda till 100 000, max. 130 000 kVA.
Transformatorerna voro intill 100 000 kVA självkylda, vid högre
effekt sattes ett antal (38 st.) på transformatorn mon-
terade småfläktar i funktion, som blåste luft på
kyl-fickorna. Spänningen på 69 kV lindningen kunde
varieras 15 % genom en inbyggd
tillsatstransformator, matad med stegkopplare från 13 kV lindningen.
Sistnämnda lindning var ansluten till 30 000 kVA 600
varvs synkronmotorer, vilkas ändamål var att vid
plötsliga spänningsfall eller vid linjeutlösning
stabilera driften. Dessa maskiner gingo normalt med c:a
10 000 kVA, men kunde vid spänningsfall momentant
komma upp i c:a 55 000 kVA. Ökningen från 10 000
till 55 000 kVA beräknas ske på c:a 1/2 sekund. Varje
maskin har en huvudmatare om 165 kW, 250 V med
laminerade poler och laminerad stator samt en 40 kW
hjälpmatare. Vid spänningsfall kortsluter en
spänningsregulator av Tirrill-typ ett motstånd i
huvudmatarens fält, varigenom dennas spänning växer med en
hastighet av 6- à 7 000 V pr sekund till dess en
spänning av 1000 V är lagrad över den spänning av
c:a 250 V, som normalt påtryckes synkronmotorns
rotor.
Vid Plymouth Meeting voro mätaggregat
installerade för två utgående 220 kV linjer, bestående av
enfas ström- och spänningstransformatorer anordnade
i samma låda med endast en
högspänningsgenom-föring. Samma anordning planeras för Lanforsen, där
även mätning på högspänningssidan erfordras.
Philadelphia Electric Co. kommer att leverera
ström till två stora järnvägselektrifieringar, som
beslutades under den tid besöket i Amerika varade,
nämligen elektrifiering av Pennsylvaniajärn vägen
mellan Philadelphia och New York och av
Reading-järnvägens förortslinjer invid Philadelphia.
Kostnaden för dessa företag beräknades till 120 millioner
dollars. Även på detta område, där ett relativt
stillestånd rått, synes sålunda utvecklingen gå framåt med
amerikansk fart.
