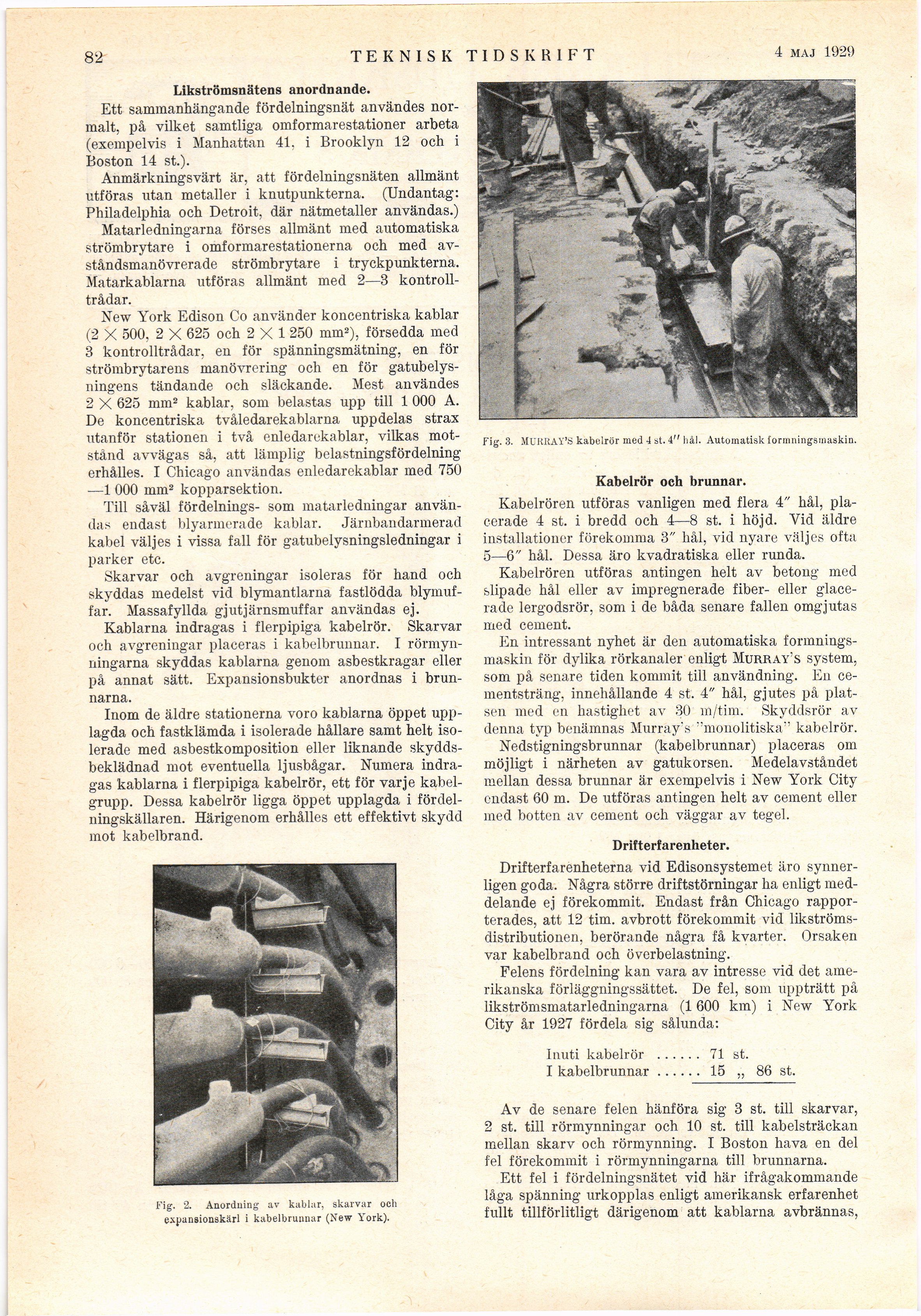

82:

TEKNISK TIDSKRIFT

1 juni 1929

Likströmsnätens anordnande.

Ett sammanhängande fördelningsnät användes
normalt, på vilket samtliga omformarestationer arbeta
(exempelvis i Manhattan 41. i Brooklyn 12 och i
Boston 14 st.).

Anmärkningsvärt är, att fördelningsnäten allmänt
utföras utan metaller i knutpunkterna. (Undantag:
Philadelphia och Detroit, där nätmetaller användas.)

Matarledningarna förses allmänt med automatiska
strömbrytare i omformarestationerna och med
av-ståndsmanövrerade strömbrytare i tryckpunkterna.
Matarkablarna utföras allmänt med 2—3
kontrolltrådar.

New York Edison Co använder koncentriska kablar
(2 X 500, 2 X 625 och 2 X 1 250 mm2), försedda med
3 kontrolltrådar, en för spänningsmätning, en för
strömbrytarens manövrering och en för
gatubelysningens tändande och släckande. Mest användes
2 X 625 mm2 kablar, som belastas upp till 1 000 A.
De koncentriska tvåledarekablarna uppdelas strax
utanför stationen i två enledarekablar, vilkas
motstånd avvägas så, att lämplig belastningsfördelning
erhålles. I Chicago användas enledarekablar med 750
—1 000 mm2 kopparsektion.

Till såväl fördelnings- som matarledningar
användas endast blyarmerade kablar. Järnbandarmerad
kabel väljes i vissa fall för gatubelysningsledningar i
parker etc.

Skarvar och avgreningar isoleras för hand och
skyddas medelst vid blymantlarna fastlödda
blymuffar. Massafyllda gjutjärnsmuffar användas ej.

Kablarna indragas i flerpipiga kabelrör. Skarvar
och avgreningar placeras i kabelbrunnar. I
rörmynningarna skyddas kablarna genom asbestkragar eller
på annat sätt. Expansionsbukter anordnas i
brunnarna.

Inom de äldre stationerna voro kablarna öppet
upplagda och fastklämda i isolerade hållare samt helt
isolerade med asbestkomposition eller liknande
skydds-beklädnad mot eventuella ljusbågar. Numera
indragas kablarna i flerpipiga kabelrör, ett för varje
kabelgrupp. Dessa kabelrör ligga öppet upplagda i
fördelningskällaren. Härigenom erhålles ett effektivt skydd
mot kabelbrand.

Fig. 3. MURRAY’S kabelrör med 4 st. 4" bål. Automatisk formningsmaskin.

Kabelrör och brunnar.

Kabelrören utföras vanligen med flera 4" hål,
placerade 4 st. i bredd och 4—8 st. i höjd. Vid äldre
installationer förekomma 3" hål, vid nyare väljes ofta
5—6" hål. Dessa äro kvadratiska eller runda.

Kabelrören utföras antingen helt av betong med
slipade hål eller av impregnerade fiber- eller
glace-rade lergodsrör, som i de båda senare fallen omgjutas
med cement.

En intressant nyhet är den automatiska
formningsmaskin för dylika rörkanaler enligt Murray’s system,
som på senare tiden kommit till användning. En
ce-mentsträng, innehållande 4 st. 4" hål, gjutes på
platsen med en hastighet av 30 m/tim. Skyddsrör av
denna tvp benämnas Murray’s "monolitiska" kabelrör.

Nedstigningsbrunnar (kabelbrunnar) placeras om
möjligt i närheten av gatukorsen. Medelavståndet
mellan dessa brunnar är exempelvis i New York City
endast 60 m. De utföras antingen helt av cement eller
ined botten av cement och väggar av tegel.

Drifterfarenheter.

Drifterfarenheterna vid Edisonsystemet äro
synnerligen goda. Några större driftstörningar ha enligt
meddelande ej förekommit. Endast från Chicago
rapporterades, att 12 tim. avbrott förekommit vid
likströmsdistributionen, berörande några få kvarter. Orsaken
var kabelbrand och överbelastning.

Felens fördelning kan vara av intresse vid det
amerikanska förläggningssättet. De fel, som uppträtt på
likströmsmatarledningarna (1600 km) i New York
City år 1927 fördela sig sålunda:

Inuti kabelrör ...... 71 st.

I kabelbrunnar...... 15 „ 86 st.

Fig. 2. Anordning av kablar, skarvar och
exiiansionskärl i kabelbrunnar (New York).

Av de senare felen hänföra sig 3 st. till skarvar,
2 st. till rörmynningar och 10 st. till kabelsträckan
mellan skarv och rörmynning. I Boston hava en del
fel förekommit i rörmynningarna till brunnarna.

Ett fel i fördelningsnätet vid här ifrågakommande
låga spänning urkopplas enligt amerikansk erfarenhet
fullt tillförlitligt därigenom att kablarna avbrännas,
