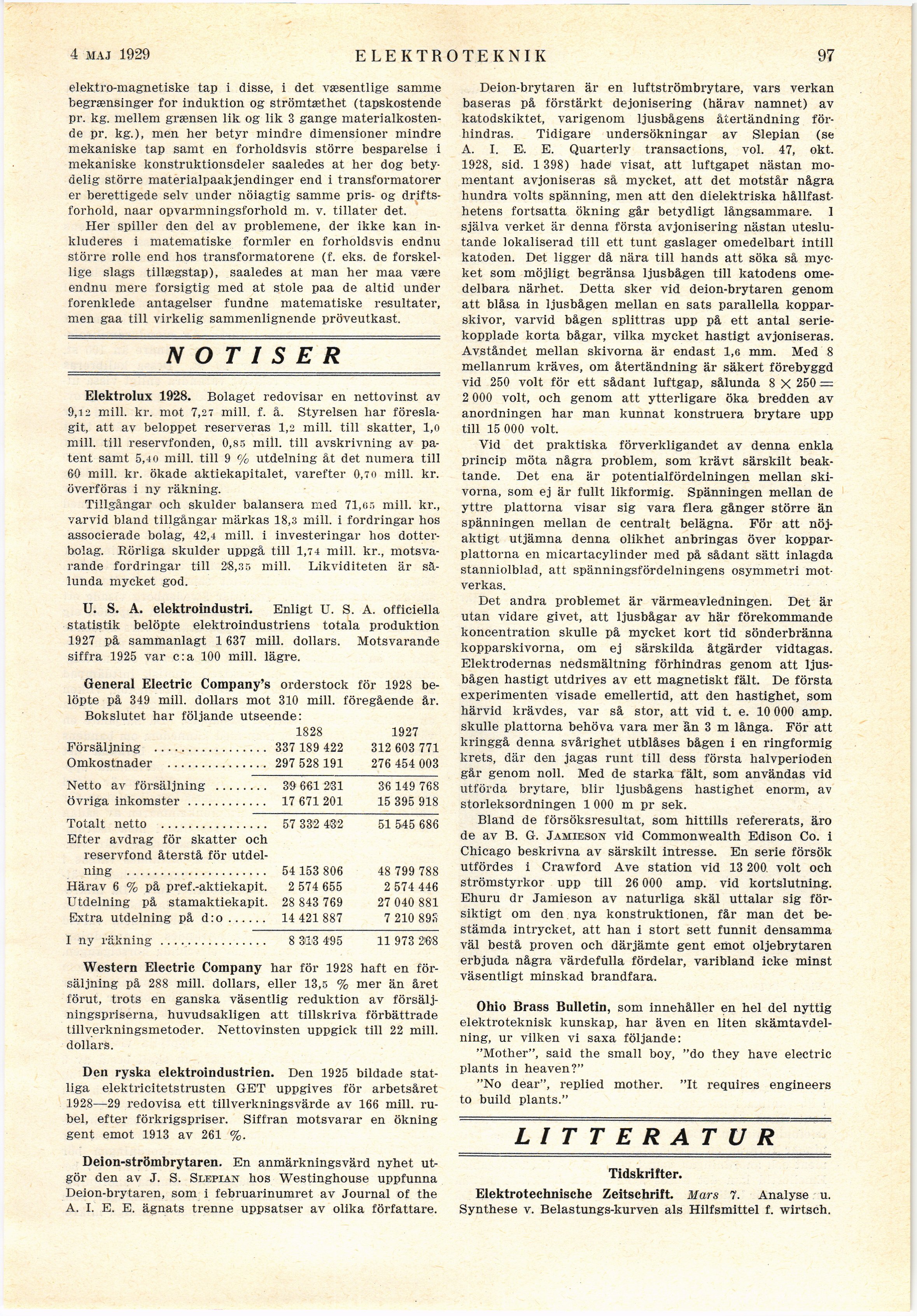

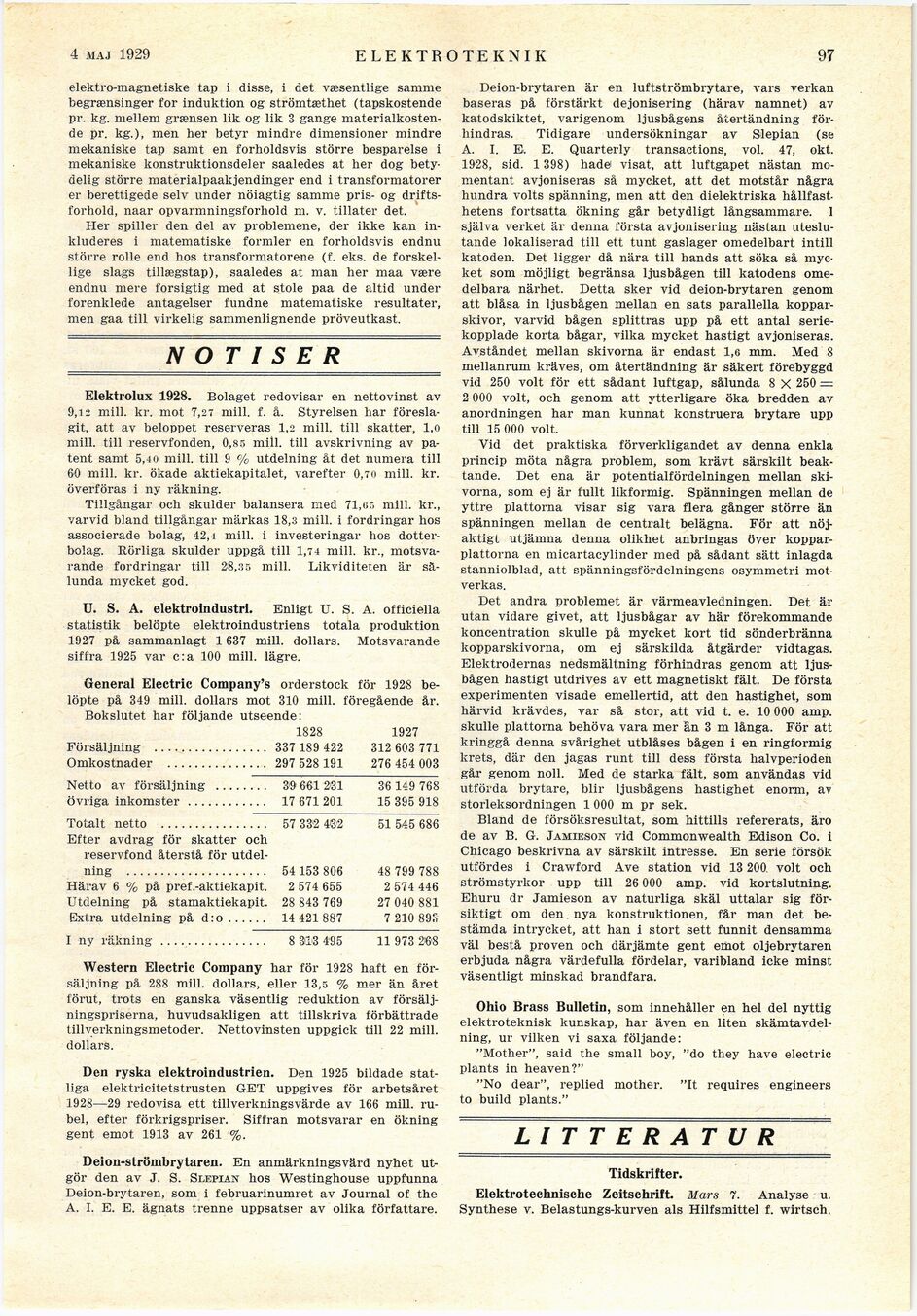

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

2 febr. 1929

ELEKTROTEKNIK

97

elektro-magnetiske tap i disse, i det væsentlige samme
begrænsinger for induktion og strömtæthet (tapskostende
pr. kg. mellem grænsen lik og lik 3 gange
materialkostende pr. kg.), men her betyr mindre dimensioner mindre
mekaniske tap samt en forholdsvis större besparelse i
mekaniske konstruktionsdel er saaledes at her dog
bety-delig större materialpaakjendinger end i transformatorer
er berettigede selv under nöiagtig samme pris- og
drifts-forhold, naar opvarmningsforhold m. v. tillåter det.

Her spiller den del av problemene, der ikke kan
in-kluderes i matematiske formler en forholdsvis endnu
större rolle end hos transformatorene (f. eks. de
forskel-lige slags tillægstap), saaledes at man her maa være
endnu mere försigtig med at stole paa de altid under
forenklede antagelser fundne matematiske resultater,
men gaa till virkelig sammenlignende pröveutkast.

NOTISER

Elektrolux 1928. Bolaget redovisar en nettovinst av
9,12 mill. kr. mot 7,27 mill. f. å. Styrelsen har
föreslagit, att av beloppet reserveras 1,2 mill. till skatter, 1,0
mill. till reservfonden, 0,85 mill. till avskrivning av
patent samt 5,40 mill. till 9 % utdelning åt det numera till
60 mill. kr. ökade aktiekapitalet, varefter 0,70 mill. kr.
överföras i ny räkning.

Tillgångar och skulder balansera med 71,er. mill. kr.,
varvid bland tillgångar märkas 18,3 mill. i fordringar hos
associerade bolag, 42,4 mill. i investeringar hos
dotterbolag. Rörliga skulder uppgå till 1,74 mill. kr.,
motsvarande fordringar till 28,35 mill. Likviditeten är
sålunda mycket god.

U. S. A. elektroindustri. Enligt U. S. A. officiella
statistik belöpte elektroindustriens totala produktion
1927 på sammanlagt 1 637 mill. dollars. Motsvarande
siffra 1925 var c:a 100 mill. lägre.

General Electric Company’s orderstock för 1928
belöpte på 349 mill. dollars mot 310 mill. föregående år.

Bokslutet har följande utseende:

1828 1927

Försäljning ................. 337 189 422 312 603 771

Omkostnader ............... 297 528 191 276 454 003

Netto av försäljning ........ 39 661 231 36 149 768

övriga inkomster ............ 17 671 201 15 395 918

Totalt netto ................................57 332 4®2 51 545 686

Efter avdrag för skatter och

reservfond återstå för
utdelning ..........................................54 153 806 48 799 788

Härav 6 % på pref.-aktiekapit. 2 574 655 2 574 446

Utdelning på stamaktiekapit. 28 843 769 27 040 881

Extra utdelning på d:o............14 421 887 721089S

I ny räkning................ 8 3H’3 495 11 973 2’68

Western Electric Company har för 1928 haft en
försäljning på 288 mill. dollars, eller 13,5 % mer än året
förut, trots en ganska väsentlig reduktion av
försäljningspriserna, huvudsakligen att tillskriva förbättrade
tillverkningsmetoder. Nettovinsten uppgick till 22 mill.
dollars.

Den ryska elektroindustrien. Den 1925 bildade
statliga elektricitetstrusten GET uppgives för arbetsåret
1928—29 redovisa ett tillverkningsvärde av 166 mill.
rubel, efter förkrigspriser. Siffran motsvarar en ökning
gent emot 1913 av 261 %.

Deion-strömbrytaren. En anmärkningsvärd nyhet
utgör den av J. S. Slepian hos Westinghouse uppfunna
Deion-brytaren, som i februarinumret av Journal of the
A. I. E. E. ägnats trenne uppsatser av olika författare.

Deion-brytaren är en luftströmbrytare, vars verkan
baseras på förstärkt dejonisering (härav namnet) av
katodskiktet, varigenom ljusbågens återtändning
förhindras. Tidigare undersökningar av Slepian (se
A. I. E. E. Quarterly transactions, vol. 47, okt.
1928, sid. 1 398) hadei visat, att luftgapet nästan
momentant avjoniseras så mycket, att det motstår några
hundra volts spänning, men att den dielektriska
hållfasthetens fortsatta ökning går betydligt långsammare. 1
själva verket är denna första avjonisering nästan
uteslutande lokaliserad till ett tunt gaslager omedelbart intill
katoden. Det ligger då nära till hands att söka så
mycket som möjligt begränsa ljusbågen till katodens
omedelbara närhet. Detta sker vid deion-brytaren genom
att blåsa in ljusbågen mellan en sats parallella
kopparskivor, varvid bågen splittras upp på ett antal
seriekopplade korta bågar, vilka mycket hastigt avjoniseras.
Avståndet mellan skivorna är endast 1,6 mm. Med 8
mellanrum kräves, om återtändning är säkert förebyggd
vid 250 voit för ett sådant luftgap, sålunda 8 X 250 =
2 000 voit, och genom att ytterligare öka bredden av
anordningen har man kunnat konstruera brytare upp
till 15 000 voit.

Vid det praktiska förverkligandet av denna enkla
princip möta några problem, som krävt särskilt
beaktande. Det ena är potentialfördelningen mellan
skivorna, som ej är fullt likformig. Spänningen mellan de
yttre plattorna visar sig vara flera gånger större än
spänningen mellan de centralt belägna. För att
nöjaktigt utjämna denna olikhet anbringas över
kopparplattorna en micartacylinder med på sådant sätt inlagda
stanniolblad, att spänningsfördelningens osymmetri
motverkas.

Det andra problemet är värmeavledningen. Det är
utan vidare givet, att ljusbågar av här förekommande
koncentration skulle på mycket kort tid sönderbränna
kopparskivorna, om ej särskilda åtgärder vidtagas.
Elektrodernas nedsmältning förhindras genom att
ljusbågen hastigt utdrives av ett magnetiskt fält. De första
experimenten visade emellertid, att den hastighet, som
härvid krävdes, var så stor, att vid t. e. 10 000 amp.
skulle plattorna behöva vara mer än 3 m långa. För att
kringgå denna svårighet utblåses bågen i en ringformig
krets, där den jagas runt till dess första halvperioden
går genom noll. Med de starka fält, som användas vid
utförda brytare, blir ljusbågens hastighet enorm, av
storleksordningen 1 000 m pr sek.

Bland de försöksresultat, som hittills refererats, äro
de av B. G. Jamieson vid Commonwealth Edison Co. i
Chicago beskrivna av särskilt intresse. En serie försök
utfördes i Crawford Ave station vid 13 200 voit och
strömstyrkor upp till 26 000 amp. vid kortslutning.
Ehuru dr Jamieson av naturliga skäl uttalar sig
försiktigt om den nya konstruktionen, får man det
bestämda intrycket, att han i stort sett funnit densamma
väl bestå proven och därjämte gent emot oljebrytaren
erbjuda några värdefulla fördelar, varibland icke minst
väsentligt minskad brandfara.

Ohio Brass Bulletin, som innehåller en hel del nyttig
elektroteknisk kunskap, har även en liten
skämtavdelning, ur vilken vi saxa följande:

"Mother", said the small boy, "do they have electric
plants in heaven?"

"No dear", replied mother. "It requires engineers
to build plants."

LITTERATUR

Tidskrifter.

Elektrotechnische Zeitschrift. Mars 7. Analyse u.
Synthese v. Belastungs-kurven als Hilfsmittel f. wirtsch.
