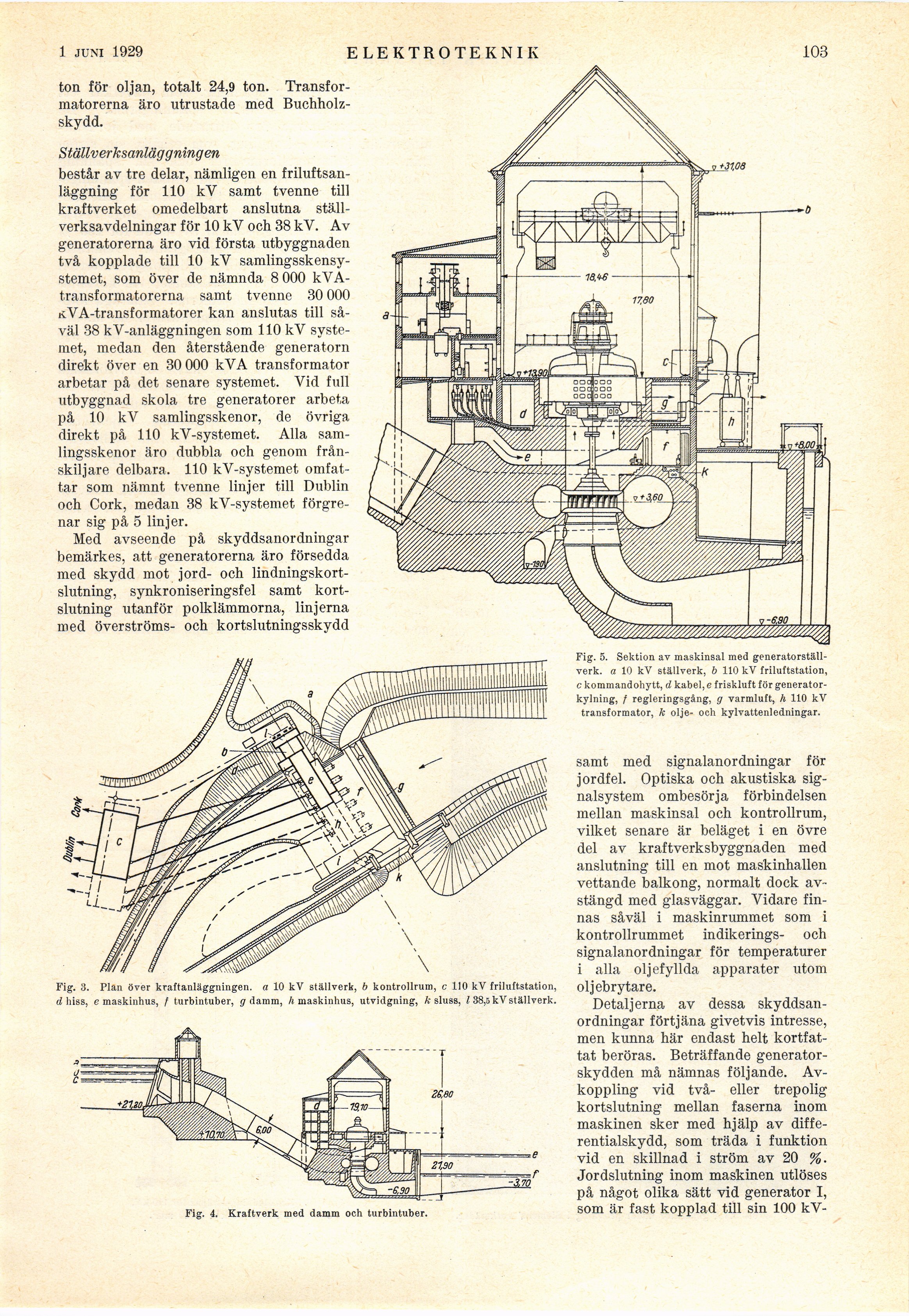

2 febr. 1929
ELEKTROTEKNIK
103
ton för o]jan, totalt 24,9 ton.
Transformatorerna äro utrustade med
Buchholz-skydd.
Ställverksanläggningen
består av tre delar, nämligen en
friluftsan-läggning för 110 kV samt tvenne till
kraftverket omedelbart anslutna
ställverksavdelningar för 10 kV och 38 kV. Av
generatorerna äro vid första utbyggnaden
två kopplade till 10 kV
samlingsskensy-stemet, som över de nämnda 8 000
kVA-transformatorerna samt tvenne 30 000
icYA-transformatorer kan anslutas till
såväl 38 kV-anläggningen som 110 kV
systemet, medan den återstående generatorn
direkt över en 30 000 kVA transformator
arbetar på det senare systemet. Vid full
utbyggnad skola tre generatorer arbeta
på 10 kV samlingsskenor, de övriga
direkt på 110 kV-systemet. Alla
samlingsskenor äro dubbla och genom
frånskiljare delbara. 110 kV-systemet
omfattar som nämnt tvenne linjer till Dublin
och Cork, medan 38 kV-systemet
förgrenar sig på 5 linjer.
Med avseende på skyddsanordningar
bemärkes, att generatorerna äro försedda
med skydd mot jord- och
lindningskort-slutning, synkroniseringsfel samt
kortslutning utanför polklämmorna, linjerna
med överströms- och kortslutningsskydd
Fig. 3. Plan över kraftanläggningen, a 10 kV ställverk, b kontrollrum, c 110 kV friluftstation,
t/hiss, e maskinhus, † turbintuber, g damm, A maskinhus, utvidgning, k sluss. I 38,5 kV ställverk.
Fig. 4. Kraftverk med damm och turbintuber.
Fig. 5. Sektion av maskinsal med
generatorställverk. a 10 kV ställverk, b 110 kV friluftstation,
c kommandohytt, d kabel, e friskluft för
generator-kylning, f regleringsgång, g varmluft, h 110 kV
transformator, k olje- och kylvattenledningar.
samt med signalanordningar för
jordfel. Optiska och akustiska
signalsystem ombesörja förbindelsen
mellan maskinsal och kontrollrum,
vilket senare är beläget i en övre
del av kraftverksbyggnaden med
anslutning till en mot maskinhallen
vettande balkong, normalt dock
avstängd med glasväggar. Vidare
finnas såväl i maskinrummet som i
kontrollrummet indikerings- och
signalanordningar för temperaturer
i alla oljefyllda apparater utom
oljebrytare.
Detaljerna av dessa
skyddsanordningar förtjäna givetvis intresse,
men kunna här endast helt
kortfattat beröras. Beträffande
generatorskydden må nämnas följande.
Avkoppling vid två- eller trepolig
kortslutning mellan faserna inom
maskinen sker med hjälp av
differentialskydd, som träda i funktion
vid en skillnad i ström av 20 %.
Jordslutning inom maskinen utlöses
på något olika sätt vid generator I,
som är fast kopplad till sin 100 kV-
