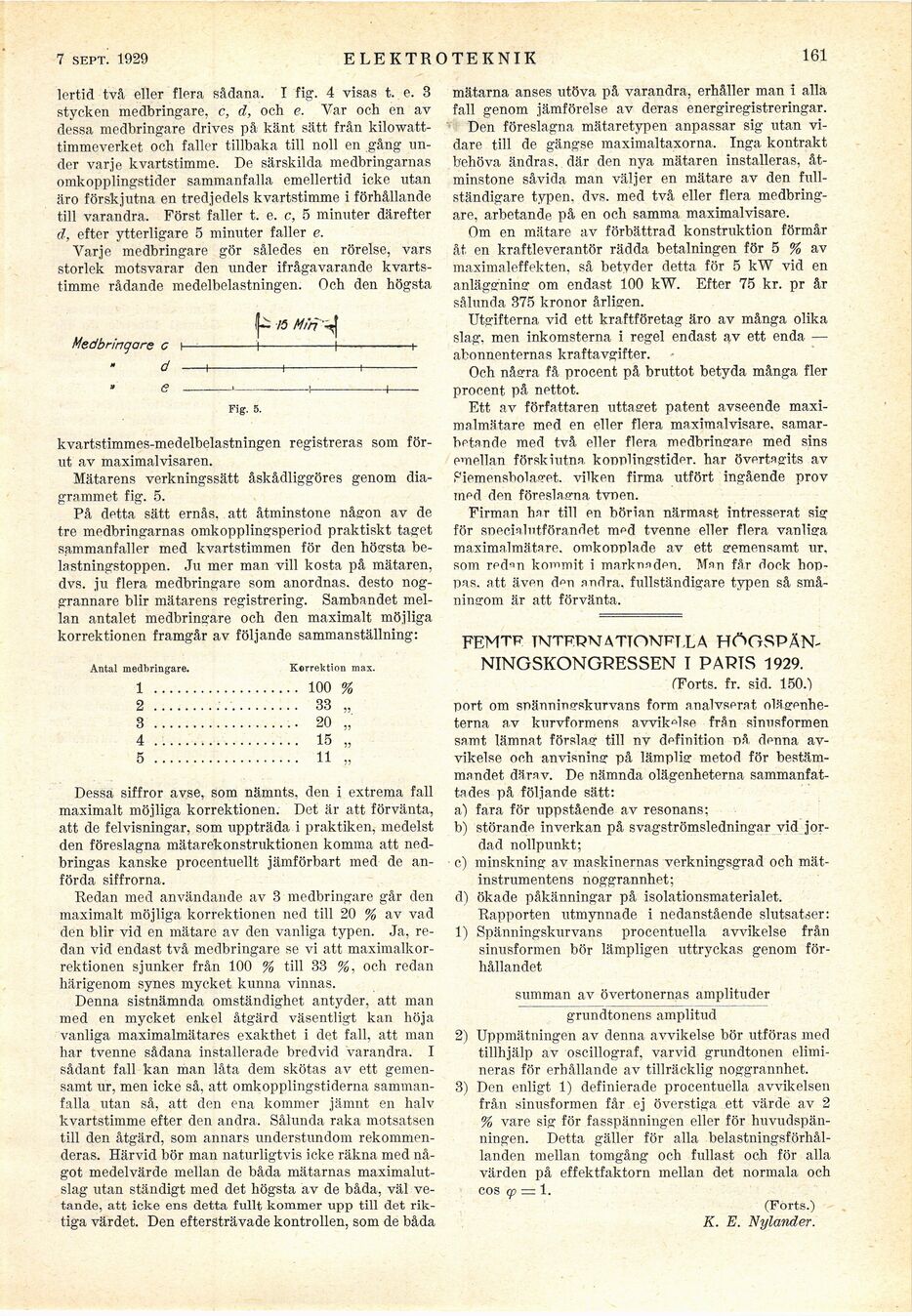

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
7 sept. 1929
ELEKTROTEKNIK
lertid två eller flera sådana. I fig. 4 visas t. e. 3
stycken medbringare, c, d, och e. Var och en av
dessa medbringare drives på känt sätt från
kilowatt-timmeverket och faller tillbaka till noll en gång
under varje kvartstimme. De särskilda medbringarnas
omkopplingstider sammanfalla emellertid icke utan
äro förskjutna en tredjedels kvartstimme i förhållande
till varandra. Först faller t. e. c, 5 minuter därefter
d, efter ytterligare 5 minuter faller e.
Varje medbringare gör således en rörelse, vars
storlek motsvarar den under ifrågavarande
kvartstimme rådande medelbelastningen. Och den högsta
15 Mm"-^
Medbringare c i-1-1–-t-
» d -1-1-1-
e –■––1-a-
Fig. 5.
kvartstimmes-medelbelastningen registreras som
förut av maximalvisaren.
Mätarens verkningssätt åskådliggöres genom
diagrammet fig. 5.
På detta sätt ernås, att åtminstone någon av de
tre medbringarnas omkoppliriårsperiod praktiskt taget
sammanfaller med kvartstimmen för den högsta
belastningstoppen. Ju mer man vill kosta på mätaren,
dvs. ju flera medbringare som anordnas, desto
noggrannare blir mätarens registrering. Sambandet
mellan antalet medbringare och den maximalt möjliga
korrektionen framgår av följande sammanställning:
Antal medbringare. Korrektion max.
1 ................... 100 %
2 ................... 33 „
3 ................... 20 „
4 ................... 15 „
5 ................... 11 „
Dessa siffror avse, som nämnts, den i extrema fall
maximalt möjliga korrektionen. Det är att förvänta,
att de felvisningar, som uppträda i praktiken, medelst
den föreslagna mätarekonstruktionen komma att
nedbringas kanske procentuellt jämförbart med de
anförda siffrorna.
Redan med användande av 3 medbringare går den
maximalt möjliga korrektionen ned till 20 % av vad
den blir vid en mätare av den vanliga typen. Ja,
redan vid endast två medbringare se vi att
maximalkorrektionen sjunker från 100 % till 33 %, och redan
härigenom synes mycket kunna vinnas.
Denna sistnämnda omständighet antyder, att man
med en mycket enkel åtgärd väsentligt kan höja
vanliga maximalmätares exakthet i det fall, att man
har tvenne sådana installerade bredvid varandra. I
sådant fall kan man låta dem skötas av ett
gemensamt ur, men icke så, att omkopplingstiderna
sammanfalla utan så, att den ena kommer jämnt en halv
kvartstimme efter den andra. Sålunda raka motsatsen
till den åtgärd, som annars understundom
rekommenderas. Härvid bör man naturligtvis icke räkna med
något medelvärde mellan de båda mätarnas
maximalutslag utan ständigt med det högsta av de båda, väl
vetande, att icke ens detta fullt kommer upp till det
riktiga värdet. Den eftersträvade kontrollen, som de båda
mätarna anses utöva på varandra, erhåller man i alla
fall genom jämförelse av deras energiregistreringar.
Den föreslagna mätaretypen anpassar sig utan
vidare till de gängse maximaltaxorna. Inga kontrakt
behöva ändras, där den nya mätaren installeras,
åtminstone såvida man väljer en mätare av den
fullständigare typen. dvs. med två eller flera
medbringare, arbetande på en och samma maximalvisare.
Om en mätare av förbättrad konstruktion förmår
åt en kraftleverantör rädda betalningen för 5 % av
maximaleffekten, så betyder detta för 5 kW vid en
anläggning om endast 100 kW. Efter 75 kr. pr år
sålunda 375 kronor årligen.
Utgifterna vid ett kraftföretag äro av många olika
slag, men inkomsterna i regel endast av ett enda —
abonnenternas kraftavgifter.
Och nåarra få procent på bruttot betyda många fler
procent på nettot.
Ett av författaren uttaget patent avseende
maximalmätare med en eller flera maximalvisare,
samarbetande med två eller flera medbringare med sins
emellan förskiutna kotmlingstider. har övertagits av
Piemensbolaq-et. vilken firma utfört ingående prov
med den föreslagna tvnen.
Firman har till en börian närmast intresserat sig
för specialutförandet med tvenne eller flera vanliga
maximalmätare, omkooplade av ett gemensamt ur,
som red"n kommit i marknaden. Man får dock
hoppas. att även d<m andra, fullständigare typen så
småningom är att förvänta.
FEMTP TMTPPNTATTONFT.LA
HÖGSPÄNNINGSKONGRESSEN I PARTS 1929.
(Forts. fr. sid. 150.)
port om spänninfirskurvans form nnalvserat
olägenheterna av kurvformens avvik°lse från sinusformen
samt lämnat förslag till nv definition r»å denna
avvikelse och anvisning på lämplig metod för
bestämmandet därav. De nämnda olägenheterna
sammanfattades på följande sätt:
a) fara för uppstående av resonans;
b) störande inverkan på svagströmsledningar vid
jordad nollpunkt;
■ c) minskning av maskinernas verkningsgrad och
mätinstrumentens noggrannhet;
d) ökade påkänningar på isolationsmaterialet.
Rapporten utmynnade i nedanstående slutsatser:
1) Spänningskurvans procentuella avvikelse från
sinusformen bör lämpligen uttryckas genom
förhållandet
summan av övertonernas amplituder
grundtonens amplitud
2) Uppmätningen av denna avvikelse bör utföras med
tillhjälp av oscillograf, varvid grundtonen
elimineras för erhållande av tillräcklig noggrannhet.
3) Den enligt 1) definierade procentuella avvikelsen
från sinusformen får ej överstiga ett värde av 2
% vare sig för fasspänningen eller för
huvudspänningen. Detta gäller för alla
belastningsförhållanden mellan tomgång och fullast och för alla
värden på effektfaktorn mellan det normala och
eos qj = 1.
(Forts.)
