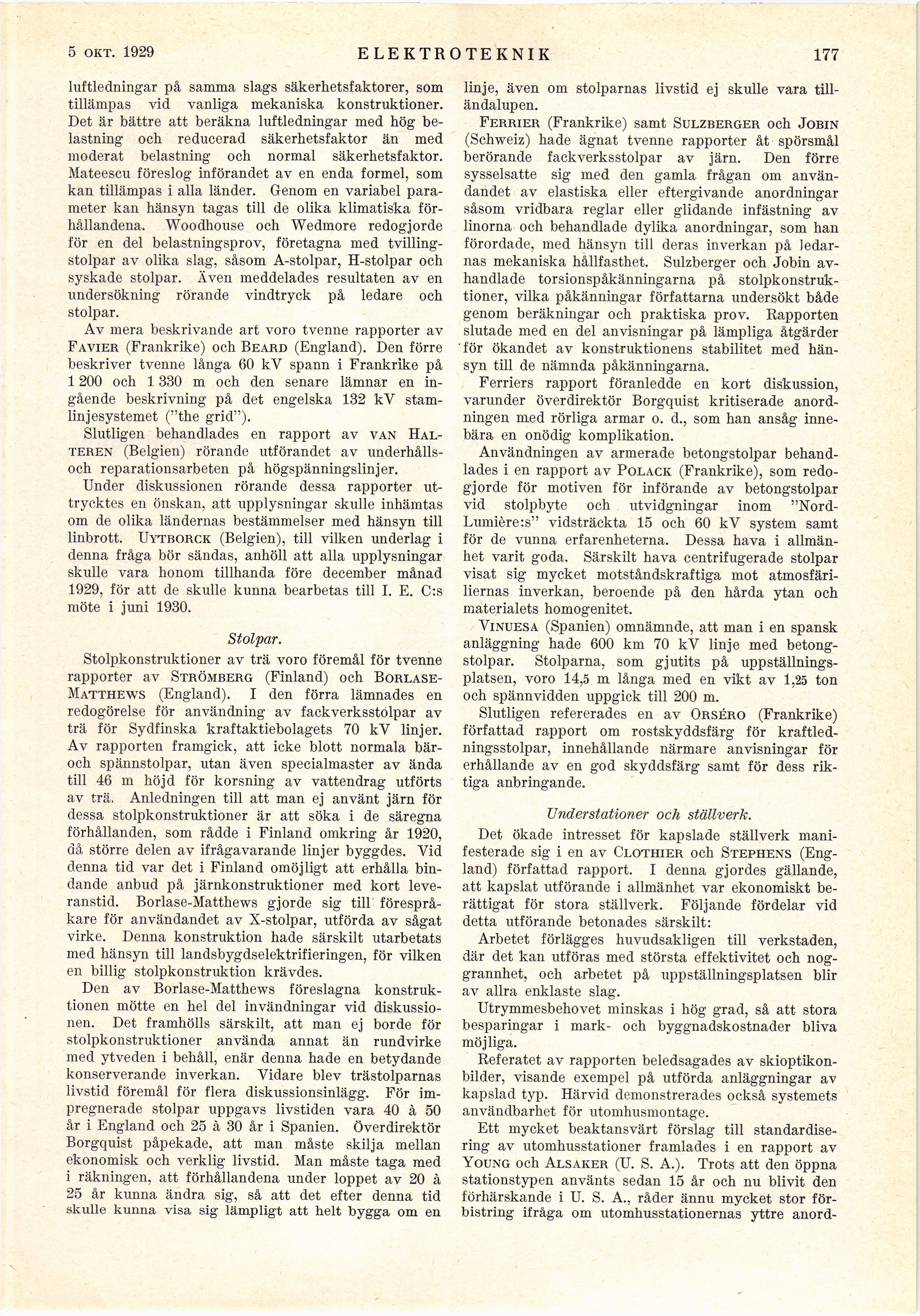

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

2 febr. 1929

ELEKTROTEKNIK

177

luftledningar på samma slags säkerhetsfaktorer, som
tillämpas vid vanliga mekaniska konstruktioner.
Det är bättre att beräkna luftledningar med hög
belastning och reducerad säkerhetsfaktor än med
moderat belastning och normal säkerhetsfaktor.
Mateescu föreslog införandet av en enda formel, som
kan tillämpas i alla länder. Genom en variabel
parameter kan hänsyn tagas till de olika klimatiska
förhållandena. Woodhouse och Wedmore redogjorde
för en del belastningsprov, företagna med
tvillingstolpar av olika slag, såsom A-stolpar, H-stolpar och
syskade stolpar. Även meddelades resultaten av en
undersökning rörande vindtryck på ledare och
stolpar.

Av mera beskrivande art voro tvenne rapporter av
Favier (Frankrike) och Beard (England). Den förre
beskriver tvenne långa 60 kV spann i Frankrike på
1 200 och 1 330 m och den senare lämnar en
ingående beskrivning på det engelska 132 kV
stam-linjesystemet ("the grid").

Slutligen behandlades en rapport av van
Hal-teren (Belgien) rörande utförandet av
underhålls-och reparationsarbeten på högspänningslinjer.

Under diskussionen rörande dessa rapporter
uttrycktes en önskan, att upplysningar skulle inhämtas
om de olika ländernas bestämmelser med hänsyn till
linbrott. Uytborck (Belgien), till vilken underlag i
denna fråga bör sändas, anhöll att alla upplysningar
skulle vara honom tillhanda före december månad
1929, för att de skulle kunna bearbetas till I. E. C:s
möte i juni 1930.

Stolpar.

Stolpkonstruktioner av trä voro föremål för tvenne
rapporter av Stromberg (Finland) och
Borlase-Matthews (England). I den förra lämnades en
redogörelse för användning av fackverksstolpar av
trä för Sydfinska kraftaktiebolagets 70 kV linjer.
Av rapporten framgick, att icke blott normala
bär-och spännstolpar, utan även specialmaster av ända
till 46 m höjd för korsning av vattendrag utförts
av trä. Anledningen till att man ej använt järn för
dessa stolpkonstruktioner är att söka i de säregna
förhållanden, som rådde i Finland omkring år 1920,
då större delen av ifrågavarande linjer byggdes. Vid
denna tid var det i Finland omöjligt att erhålla
bindande anbud på järnkonstruktioner med kort
leveranstid. Borlase-Matthews gjorde sig till’
förespråkare för användandet av X-stolpar, utförda av sågat
virke. Denna konstruktion hade särskilt utarbetats
med hänsyn till landsbygdselektrifieringen, för vilken
en billig stolpkonstruktion krävdes.

Den av Borlase-Matthews föreslagna
konstruktionen mötte en hel del invändningar vid
diskussionen. Det framhölls särskilt, att man ej borde för
stolpkonstruktioner använda annat än rundvirke
med ytveden i behåll, enär denna hade en betydande
konserverande inverkan. Vidare blev trästolparnas
livstid föremål för flera diskussionsinlägg. För
impregnerade stolpar uppgavs livstiden vara 40 à 50
år i England och 25 à 30 år i Spanien. Överdirektör
Borgquist påpekade, att man måste skilja mellan
ekonomisk och verklig livstid. Man måste taga med
i räkningen, att förhållandena under loppet av 20 à
25 år kunna ändra sig, så att det efter denna tid
skulle kunna visa sig lämpligt att helt bygga om en

linje, även om stolparnas livstid ej skulle vara
till-ändalupen.

Ferrier (Frankrike) samt Sulzberger och Jobin
(Schweiz) hade ägnat tvenne rapporter åt spörsmål
berörande fackverksstolpar av järn. Den förre
sysselsatte sig med den gamla frågan om
användandet av elastiska eller eftergivande anordningar
såsom vridbara reglar eller glidande infästning av
linorna och behandlade dylika anordningar, som han
förordade, med hänsyn till deras inverkan på
ledarnas mekaniska hållfasthet. Sulzberger och Jobin
avhandlade torsionspåkänningarna på
stolpkonstruktioner, vilka påkänningar författarna undersökt både
genom beräkningar och praktiska prov. Rapporten
slutade med en del anvisningar på lämpliga åtgärder
för ökandet av konstruktionens stabilitet med
hänsyn till de nämnda påkänningarna.

Ferriers rapport föranledde en kort diskussion,
varunder överdirektör Borgquist kritiserade
anordningen med rörliga armar o. d., som han ansåg
innebära en onödig komplikation.

Användningen av armerade betongstolpar
behandlades i en rapport av Polack (Frankrike), som
redogjorde för motiven för införande av betongstolpar
vid stolpbyte och utvidgningar inom
"Nord-Lumière:s" vidsträckta 15 och 60 kV system samt
för de vunna erfarenheterna. Dessa hava i
allmänhet varit goda. Särskilt hava centrifugerade stolpar
visat sig mycket motståndskraftiga mot
atmosfäri-liernas inverkan, beroende på den hårda ytan och
materialets homogenitet.

Vinuesa (Spanien) omnämnde, att man i en spansk
anläggning hade 600 km 70 kV linje med
betongstolpar. Stolparna, som gjutits på
uppställningsplatsen, voro 14,5 m långa med en vikt av 1,25 ton
och spännvidden uppgick till 200 m.

Slutligen refererades en av Orséro (Frankrike)
författad rapport om rostskyddsfärg för
kraftledningsstolpar, innehållande närmare anvisningar för
erhållande av en god skyddsfärg samt för dess
riktiga anbringande.

Under stationer och ställverk.

Det ökade intresset för kapslade ställverk
manifesterade sig i en av Clothier och Stephens
(England) författad rapport. I denna gjordes gällande,
att kapslat utförande i allmänhet var ekonomiskt
berättigat för stora ställverk. Följande fördelar vid
detta utförande betonades särskilt:

Arbetet förlägges huvudsakligen till verkstaden,
där det kan utföras med största effektivitet och
noggrannhet, och arbetet på uppställningsplatsen blir
av allra enklaste slag.

Utrymmesbehovet minskas i hög grad, så att stora
besparingar i mark- och byggnadskostnader bliva
möjliga.

Referatet av rapporten beledsagades av
skioptikonbilder, visande exempel på utförda anläggningar av
kapslad typ. Härvid demonstrerades också systemets
användbarhet för utomhusmontage.

Ett mycket beaktansvärt förslag till
standardisering av utomhusstationer framlades i en rapport av
Young och Alsaker (U. S. A.). Trots att den öppna
stationstypen använts sedan 15 år och nu blivit den
förhärskande i U. S. A., råder ännu mycket stor
förbistring ifråga om utomhusstationernas yttre anord-
