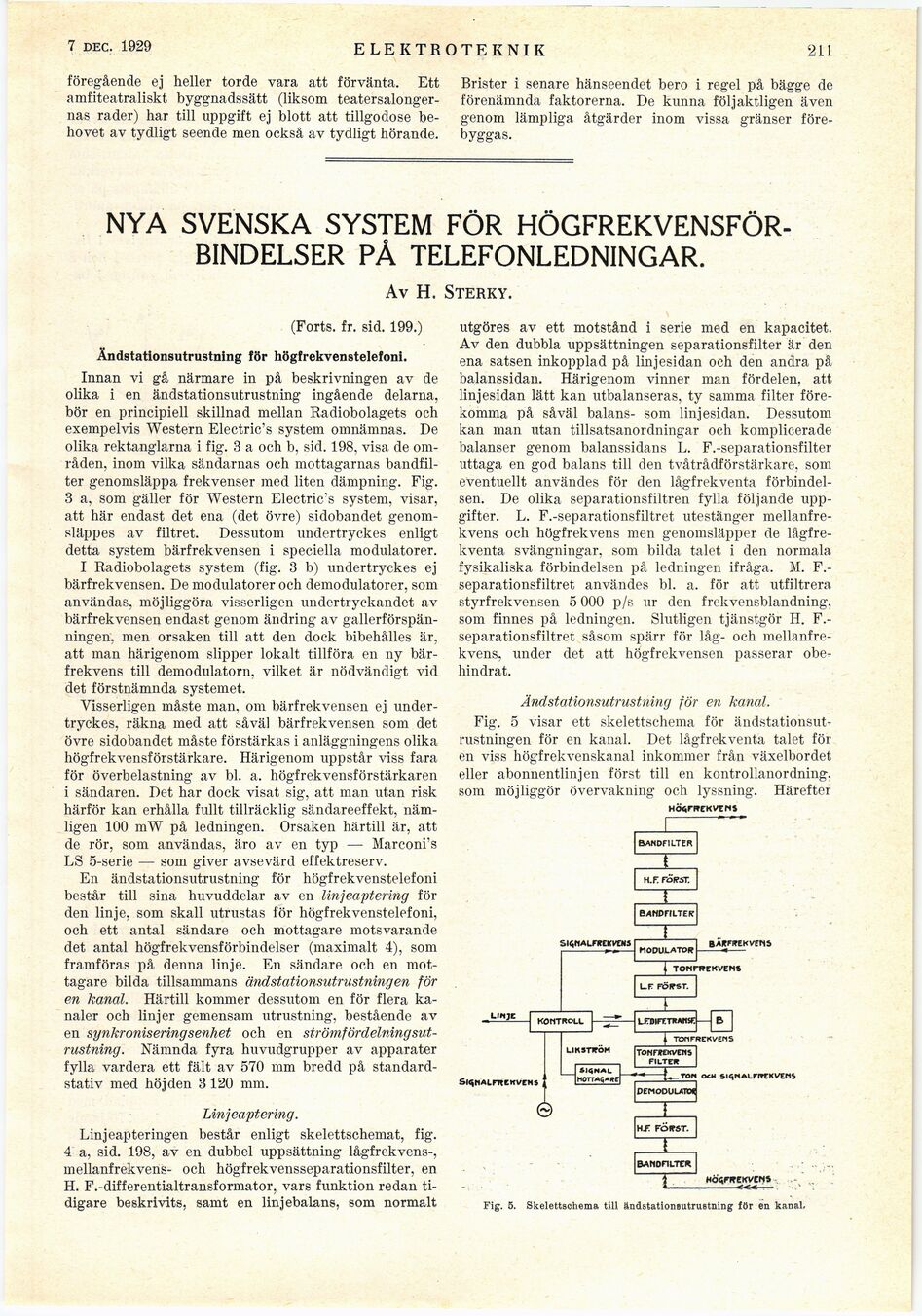

2 febr. 1929

ELEKTROTEKNIK

föregående ej heller torde vara att förvänta. Ett
amfiteatraliskt byggnadssätt (liksom
teatersalongernas rader) har till uppgift ej blott att tillgodose
behovet av tydligt seende men också av tydligt hörande.

211

Brister i senare hänseendet bero i regel på bägge de
förenämnda faktorerna. De kunna följaktligen även
genom lämpliga åtgärder inom vissa gränser
förebyggas.

NYA SVENSKA SYSTEM FÖR
HÖGFREKVENSFÖR-BINDELSER PÅ TELEFONLEDNINGAR.

Av H. Sterky.

(Forts. fr. sid. 199.)

Ändstationsutrustning för högfrekvenstelefoni.

Innan vi gå närmare in på beskrivningen av de
olika i en ändstationsutrustning ingående delarna,
bör en principiell skillnad mellan Radiobolagets och
exempelvis Western Electric’s system omnämnas. De
olika rektanglarna i fig. 3 a och b, sid. 198, visa de
områden, inom vilka sändarnas och mottagarnas
bandfilter genomsläppa frekvenser med liten dämpning. Fig.

3 a, som gäller för Western Electric’s system, visar,
att här endast det ena (det övre) sidobandet
genom-släppes av filtret. Dessutom undertryckes enligt
detta system bärfrekvensen i speciella modulatorer.

I Radiobolagets system (fig. 3 b) undertryckes ej
bärfrekvensen. De modulatorer och demodulatorer, som
användas, möjliggöra visserligen undertryckandet av
bärfrekvensen endast genom ändring av
gallerförspänningen, men orsaken till att den dock bibehålles är,
att man härigenom slipper lokalt tillföra en ny
bärfrekvens till demodulatorn, vilket är nödvändigt vid
det förstnämnda systemet.

Visserligen måste man, om bärfrekvensen ej
undertryckes, räkna med att såväl bärfrekvensen som det
övre sidobandet måste förstärkas i anläggningens olika
högfrekvensförstärkare. Härigenom uppstår viss fara
för överbelastning av bl. a. högfrekvensförstärkaren
i sändaren. Det har dock visat sig, att man utan risk
härför kan erhålla fullt tillräcklig sändareeffekt,
nämligen 100 mW på ledningen. Orsaken härtill är, att
de rör, som användas, äro av en typ — Marconi’s
LS 5-serie — som giver avsevärd effektreserv.

En ändstationsutrustning för högfrekvenstelefoni
består till sina huvuddelar av en linjeaptering för
den linje, som skall utrustas för högfrekvenstelefoni,
och ett antal sändare och mottagare motsvarande
det antal högfrekvensförbindelser (maximalt 4), som
framföras på denna linje. En sändare och en
mottagare bilda tillsammans ändstationsutrustningen för
en kanal. Härtill kommer dessutom en för flera
kanaler och linjer gemensam utrustning, bestående av
en synkronisering senhet och en strömfördelning
sut-rustning. Nämnda fyra huvudgrupper av apparater
fylla vardera ett fält av 570 mm bredd på
standardstativ med höjden 3 120 mm.

Linjeaptering.

Linjeapteringen består enligt skelettschemat, fig.

4 a, sid. 198, av en dubbel uppsättning lågfrekvens-,
mellanfrekvens- och högfrekvensseparationsfilter, en
H. F.-differentialtransformator, vars funktion redan
tidigare beskrivits, samt en linjebalans, som normalt

utgöres av ett motstånd i serie med en kapacitet.
Av den dubbla uppsättningen separationsfilter är den
ena satsen inkopplad på linjesidan och den andra på
balanssidan. Härigenom vinner man fördelen, att
linjesidan lätt kan utbalanseras, ty samma filter
förekomma på såväl balans- som linjesidan. Dessutom
kan man utan tillsatsanordningar och komplicerade
balanser genom balanssidans L. F.-separationsfilter
uttaga en god balans till den tvåtrådförstärkare, som
eventuellt användes för den lågfrekventa
förbindelsen. De olika separationsfiltren fylla följande
uppgifter. L. F.-separationsfiltret utestänger
mellanfrekvens och högfrekvens men genomsläpper de
lågfrekventa svängningar, som bilda talet i den normala
fysikaliska förbindelsen på ledningen ifråga. M.
F.-separationsfiltret användes bl. a. för att utfiltrera
styrfrekvensen 5 000 p/s ur den frekvensblandning,
som finnes på ledningen. Slutligen tjänstgör II.
F.-separationsfiltret såsom spärr för låg- och
mellanfrekvens, under det att högfrekvensen passerar
obehindrat.

Ändstationsutrustning för en kanal.

Fig. 5 visar ett skelettschema för
ändstationsutrustningen för en kanal. Det lågfrekventa talet för
en viss högfrekvenskanal inkommer från växelbordet
eller abonnentlinjen först till en kontrollanordning,
som möjliggör övervakning och lyssning. Härefter

HÖ4rRCKVENS

Fig. 5. Skelettschema till ändstationeutrustning för en kanal.
