214

TEKNISK TIDSKRIFT

7 sept. 1929



ß



\J\

+/

/





\

_obl:



J

c/

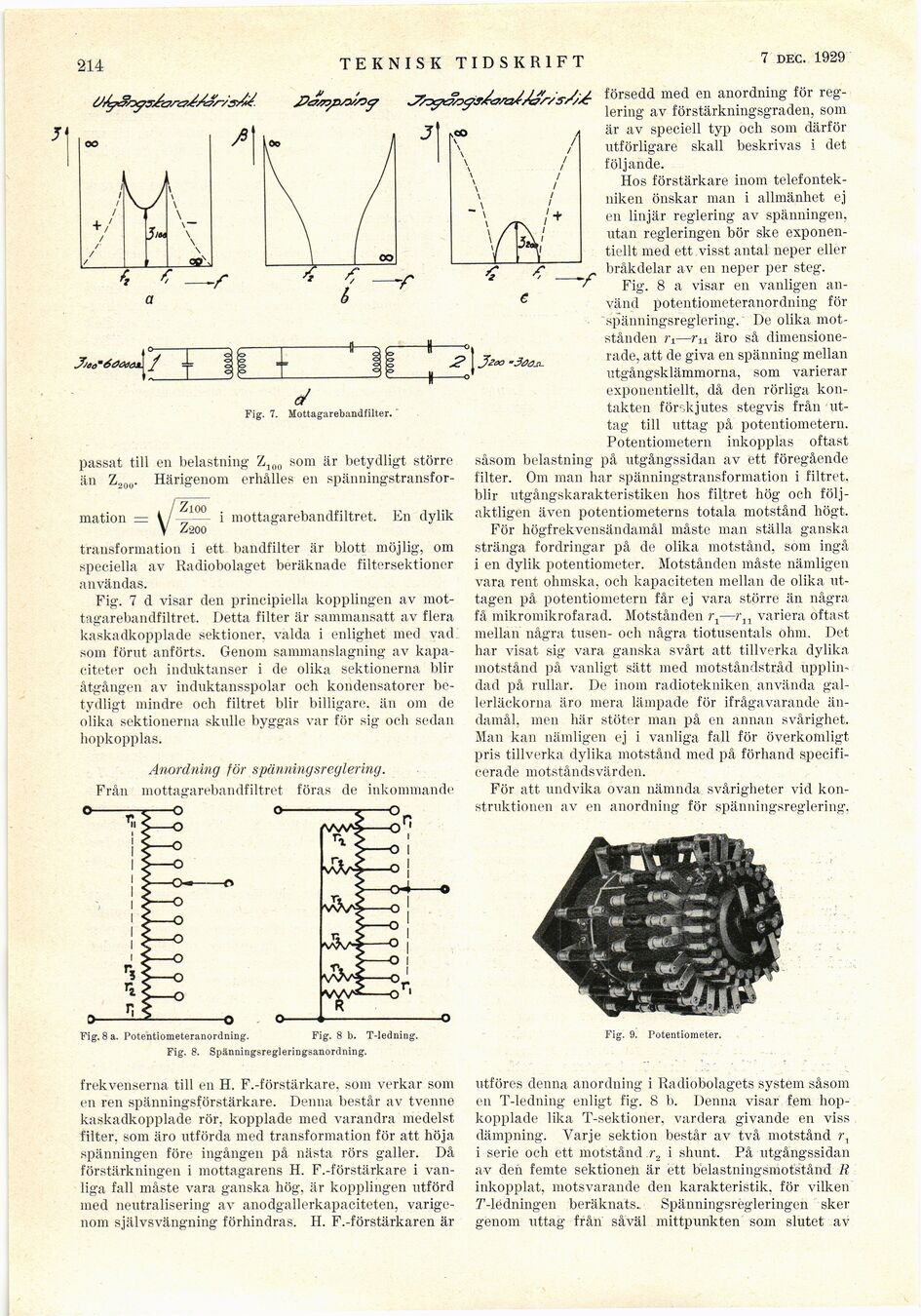

Fig. 7. Mottagarebandfiiter. ’

passat till en belastning Z100 som är betydligt större
än Z.,00. Härigenom erhålles en spänningstransfor-

mation =

i/5

V Zs

Zioo
Z-200

mottagarebandfiltret. En dylik

transformation i ett bandfilter är blott möjlig, om
speciella av Radiobolaget beräknade filtersektioner
användas.

Fig. 7 d visar den principiella kopplingen av
mottagarebandfiltret. Detta filter är sammansatt av flera
kaskadkopplade sektioner, valda i enlighet med vad
som förut anförts. Genom sammanslagning av
kapaciteter och induktanser i de olika sektionerna blir
åtgången av induktansspolar och kondensatorer
betydligt mindre och filtret blir billigare, än om de
olika sektionerna skulle byggas var för sig och sedan
hopkopplas.

Från

Anordning för spänningsreglering.
mottagarebandfiltret föras de inkommande

Fig. 8 a. Potentiometeranordning.

Fig. 8 b. T-ledning.

försedd med en anordning för
reglering av förstärkningsgraden, som
är av speciell typ och som därför
utförligare skall beskrivas i det
följande.

Hos förstärkare inom
telefontekniken önskar man i allmänhet ej
en linjär reglering av spänningen,
utan regleringen bör ske
exponen-tiellt med ett , visst antal neper eller
bråkdelar av en neper per steg.

Fig. 8 a visar en vanligen
använd potentiometeranordning för
spänningsreglering. De olika
motstånden r±—fii äro så
dimensionerade, att de giva en spänning mellan
utgångsklämmorna, som varierar
exponentiellt, då den rörliga
kontakten förskjutes stegvis från
uttag till uttag på potentiometern.
Potentiometern inkopplas oftast
såsom belastning på utgångssidan av ett föregående
filter. Om man har spänningstransformation i filtret,
blir utgångskarakteristiken hos filtret hög och
följaktligen även potentiometerns totala motstånd högt.

För högfrekvensändamål måste man ställa ganska
stränga fordringar på de olika motstånd, som ingå
i en dylik potentiometer. Motstånden måste nämligen
vara rent ohmska, och kapaciteten mellan de olika
uttagen på potentiometern får ej vara större än några
få mikromikrofarad. Motstånden r±—r11 variera oftast
mellan några tusen- och några tiotusentals ohm. Det
har visat sig vara ganska svårt att tillverka dylika
motstånd på vanligt sätt med motståndstråd
upplin-dad på rullar. De inom radiotekniken, använda
gallerläckorna äro mera lämpade för ifrågavarande
ändamål, men här stöter man på en annan svårighet.
Man kan nämligen ej i vanliga fall för överkomligt
pris tillverka dylika motstånd med på förhand
specificerade motståndsvärden.

För att undvika ovan nämnda svårigheter vid
konstruktionen av en anordning för spänningsreglering,

Fig. 9. Potentiometer.

Fig. 8. Spänningsregleringsanordning.

frekvenserna till en H. F.-förstärkare, som verkar som
en ren spänningsförstärkare. Denna består av tvenne
kaskadkopplade rör, kopplade med varandra medelst
filter, som äro utförda med transformation för att höja
spänningen före ingången på nästa rörs galler. Då
förstärkningen i mottagarens H. F.-förstärkare i
vanliga fall måste vara ganska hög, är kopplingen utförd
med neutralisering av anodgallerkapaciteten,
varigenom självsvängning förhindras. H. F.-förstärkaren är

utföres denna anordning i Radiobolagets system såsom
en T-ledning enligt fig. 8 b. Denna visar fem
hopkopplade lika T-sektioner, vardera givande en viss
dämpning. Varje sektion består av två motstånd r,
i serie och ett motstånd r, i shunt. På utgångssidan
av den femte sektionen är ett belastningsmotstånd R
inkopplat, motsvarande den karakteristik, för vilken
TMédningen beräknats.. Spänningsrëgleringen sker
genom uttag från såväl mittpunkten som slutet av
