HAFT. 2
TEKNISK TIDSKRIFT
FEBR. 1929
*
REMI 8
Redaktör: Evert Hörlin
UTGIVEN AV SVE.NSKA T E K N O UOGFPRE N I NGELN.
INNEHÅLL: Intryck och erfarenheter från en studieresa i Nordamerika vintern-våren 1928 för studerande av
ammoniak- och salpetersyreindustrierna, av civilingenjör Erik Junker. — Rättelser.

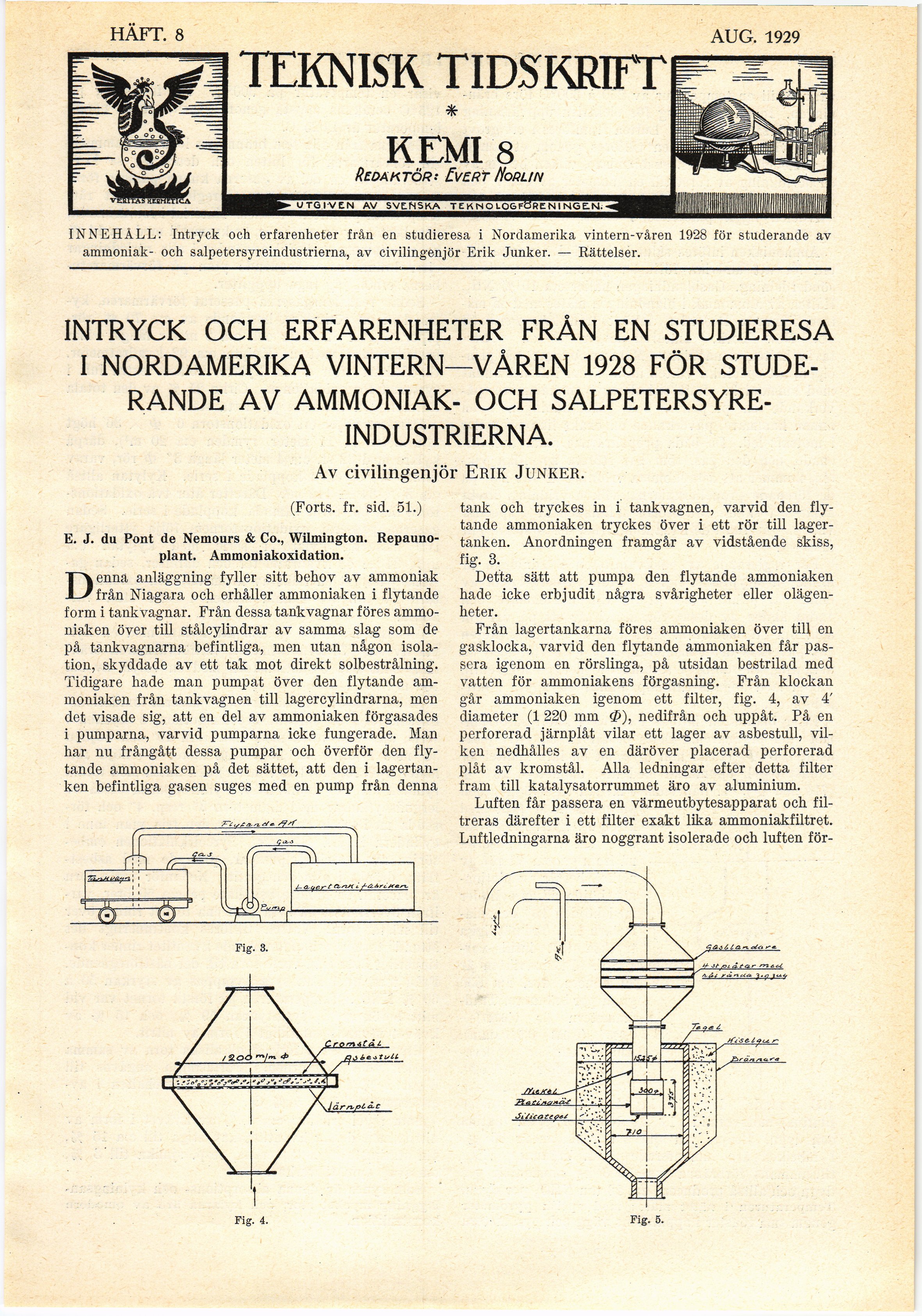

INTRYCK OCH ERFARENHETER FRAN EN STUDIERESA
I NORDAMERIKA VINTERN—VÅREN 1928 FÖR
STUDERANDE AV AMMONIAK- OCH
SALPETERSYREINDUSTRIERNA.
Av civilingenjör Erik Junker.
Fig. 5.
(Forts. fr. sid. 51.)
E. J. du Pont de Nemours & Co., Wilmington.
Repauno-plant. Ammoniakoxidation.
Denna anläggning fyller sitt behov av ammoniak
från Niagara och erhåller ammoniaken i flytande
form i tankvagnar. Från dessa tankvagnar föres
ammoniaken över till stålcylindrar av samma slag som de
på tankvagnarna befintliga, men utan någon
isolation, skyddade av ett tak mot direkt solbestrålning.
Tidigare hade man pumpat över den flytande
ammoniaken från tankvagnen till lagercylindrarna, men
det visade sig, att en del av ammoniaken förgasades
i pumparna, varvid pumparna icke fungerade. Man
har nu frångått dessa pumpar och överför den
flytande ammoniaken på det sättet, att den i
lagertanken befintliga gasen suges med en pump från denna
tank och tryckes in i tankvagnen, varvid den
flytande ammoniaken tryckes över i ett rör till
lagertanken. Anordningen framgår av vidstående skiss,
fig. 3.
Detta sätt att pumpa den flytande ammoniaken
hade icke erbjudit några svårigheter eller
olägenheter.
Från lagertankarna föres ammoniaken över till en
gasklocka, varvid den flytande ammoniaken får
passera igenom en rörslinga, på utsidan bestrilad med
vatten för ammoniakens förgasning. Från klockan
går ammoniaken igenom ett filter, fig. 4, av 4’
diameter (1 220 mm (Z>), nedifrån och uppåt. På en
perforerad järnplåt vilar ett lager av asbestull,
vilken nedhålles av en däröver placerad perforerad
plåt av kromstål. Alla ledningar efter detta filter
fram till katalysatorrummet äro av aluminium.
Luften får passera en värmeutbytesapparat och
filtreras därefter i ett filter exakt lika ammoniakfiltret.
Luftledningarna äro noggrant isolerade och luften för-
Fig. 4.
Fig. 3.
