Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

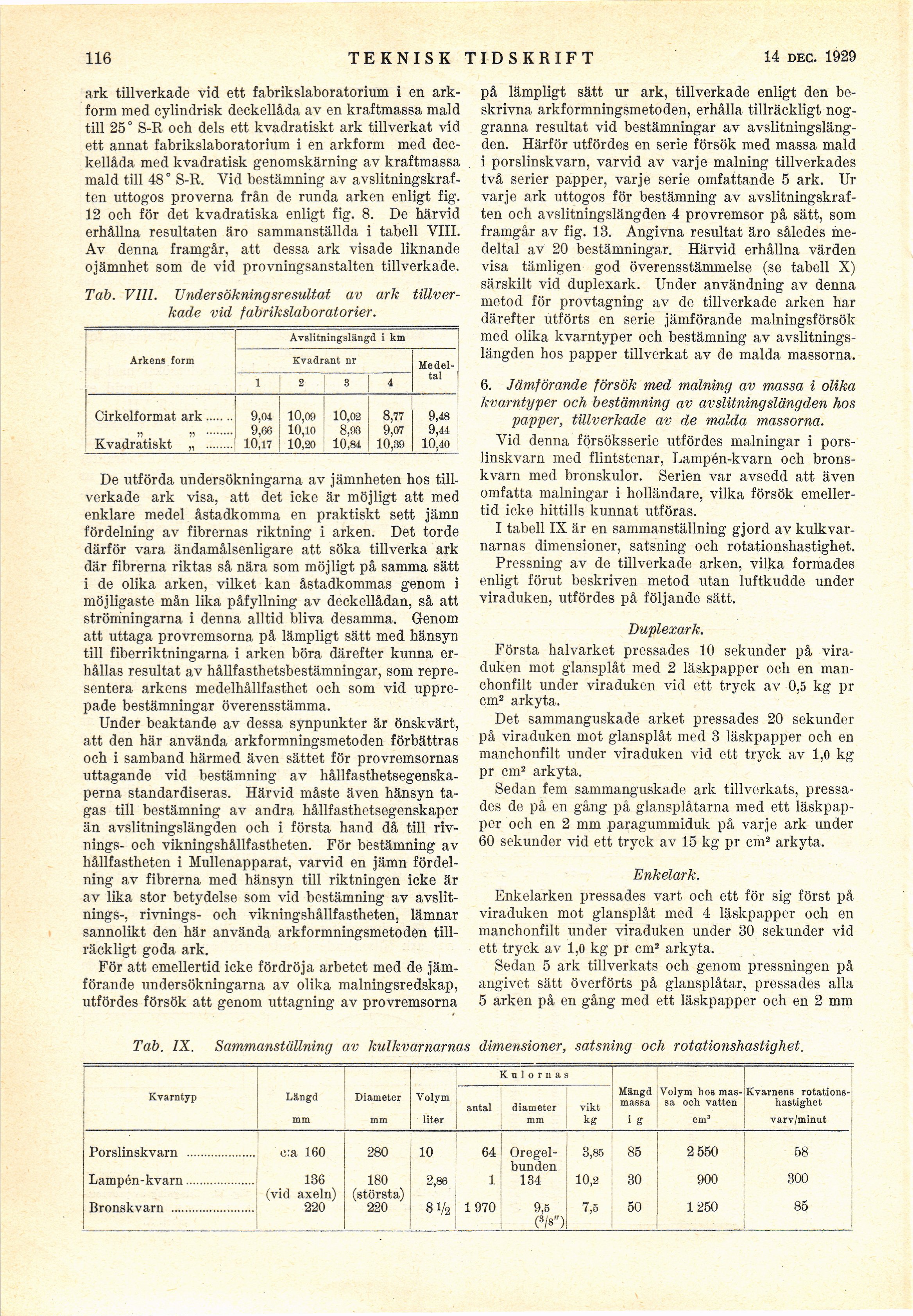

116
TEKNISK TIDSKRIFT
13 april 1929
ark tillverkade vid ett fabrikslaboratorium i en
arkform med cylindrisk deckellåda av en kraftmassa mald
till 250 S-R och dels ett kvadratiskt ark tillverkat vid
ett annat fabrikslaboratorium i en arkform med
deckellåda med kvadratisk genomskärning av kraftmassa
mald till 48 ° S-R, Yid bestämning av
avslitningskraften uttogos proverna från de runda arken enligt fig.
12 och för det kvadratiska enligt fig. 8. De härvid
erhållna resultaten äro sammanställda i tabell VIII.
Av denna framgår, att dessa ark visade liknande
ojämnhet som de vid provningsanstalten tillverkade.
Tab. Vill. Undersökningsresultat av ark
tillverkade vid fabrikslaboratorier.
De utförda undersökningarna av jämnheten hos
tillverkade ark visa, att det icke är möjligt att med
enklare medel åstadkomma en praktiskt sett jämn
fördelning av fibrernas riktning i arken. Det torde
därför vara ändamålsenligare att söka tillverka ark
där fibrerna riktas så nära som möjligt på samma sätt
i de olika arken, vilket kan åstadkommas genom i
möjligaste mån lika påfyllning av deckellådan, så att
strömningarna i denna alltid bliva desamma. Genom
att uttaga provremsorna på lämpligt sätt med hänsyn
till fiberriktningarna i arken böra därefter kunna
erhållas resultat av hållfasthetsbestämningar, som
representera arkens medelhållfasthet och som vid
upprepade bestämningar överensstämma.
Under beaktande av dessa synpunkter är önskvärt,
att den här använda arkformningsmetoden förbättras
och i samband härmed även sättet för provremsornas
uttagande vid bestämning av
hållfasthetsegenskaperna standardiseras. Härvid måste även hänsyn
tagas till bestämning av andra hållfasthetsegenskaper
än avslitningslängden och i första hand då till
rivnings- och vikningshållfastheten. För bestämning av
hållfastheten i Mullenapparat, varvid en jämn
fördelning av fibrerna med hänsyn till riktningen icke är
av lika stor betydelse som vid bestämning av
avslit-nings-, rivnings- och vikningshållfastheten, lämnar
sannolikt den här använda arkformningsmetoden
tillräckligt goda ark.
För att emellertid icke fördröja arbetet med de
jämförande undersökningarna av olika malningsredskap,
utfördes försök att genom uttagning av provremsorna
på lämpligt sätt ur ark, tillverkade enligt den
beskrivna arkformningsmetoden, erhålla tillräckligt
noggranna resultat vid bestämningar av
avslitningslängden. Härför utfördes en serie försök med massa mald
i porslinskvarn, varvid av varje målning tillverkades
två serier papper, varje serie omfattande 5 ark. Ur
varje ark uttogos för bestämning av
avslitningskraften och avslitningslängden 4 provremsor på sätt, som
framgår av fig. 13. Angivna resultat äro således
medeltal av 20 bestämningar. Härvid erhållna värden
visa tämligen god överensstämmelse (se tabell X)
särskilt vid duplexark. Under användning av denna
metod för provtagning av de tillverkade arken har
därefter utförts en serie jämförande malningsförsök
med olika kvarntyper och bestämning av
avslitningslängden hos papper tillverkat av de malda massorna.
6. Jämförande försök med målning av massa i olika
kvarntyper och bestämning av avslitningslängden hos
papper, tillverkade av de malda massorna.
Vid denna försöksserie utfördes malningar i
porslinskvarn med flintstenar, Lampén-kvarn och
brons-kvarn med bronskulor. Serien var avsedd att även
omfatta malningar i holländare, vilka försök
emellertid icke hittills kunnat utföras.
I tabell IX är en sammanställning gjord av
kulkvarnarnas dimensioner, satsning och rotationshastighet.
Pressning av de tillverkade arken, vilka formades
enligt förut beskriven metod utan luftkudde under
viraduken, utfördes på följande sätt.
Duplexark.
Första halvarket pressades 10 sekunder på
viraduken mot glansplåt med 2 läskpapper och en
manchonfilt under viraduken vid ett tryck av 0,5 kg pr
cm2 arkyta,
Det sammanguskade arket pressades 20 sekunder
på viraduken mot glansplåt med 3 läskpapper och en
manchonfilt under viraduken vid ett tryck av 1,0 kg
pr cm2 arkyta.
Sedan fem sammanguskade ark tillverkats,
pressades de på en gång på glansplåtarna med ett
läskpapper och en 2 mm paragummiduk på varje ark under
60 sekunder vid ett tryck av 15 kg pr cm2 arkyta.
Enkelark.
Enkelarken pressades vart och ett för sig först på
viraduken mot glansplåt med 4 läskpapper och en
manchonfilt under viraduken under 30 sekunder vid
ett tryck av 1,0 kg pr cm2 arkyta.
Sedan 5 ark tillverkats och genom pressningen på
angivet sätt överförts på glansplåtar, pressades alla
5 arken på en gång med ett läskpapper och en 2 mm
Diameter mm Volym liter Kulorna? Volym hos
massa och vatten cm3 Kvarnens
rotationshastighet varv/minut
Kvarntyp Längd mm antal diameter mm vikt kg Mängd massa i S
Porslinskvarn .................... c:a 160 280 10 64 Oregel- 3,85 85 2 550 58
bunden
Lampén-kvarn.................... 136 180 2,86 1 134 10,2 30 900 300
(vid axeln) (största)
Bronskvarn ........................ 220 220 «V2 1970 9,5 7,5 50 1250 85
(S/8")
Arkens form Avslitningslängd i km
Kvadrant nr [-Medeltal-] {+Medel- tal+}
1 2 3 4
Cirkelformat ark....... 11 » ........ Kvadratiskt „ ........ 9,04 9,66 10,17 10.09 10.10 10,20 10,02 8,93 10,84 8,77 9,07 10,39 9,48 9,44 10,40
Tab. IX. Sammanställning av kulkvarnarnas dimensioner, satsning och rotationshastighet.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
