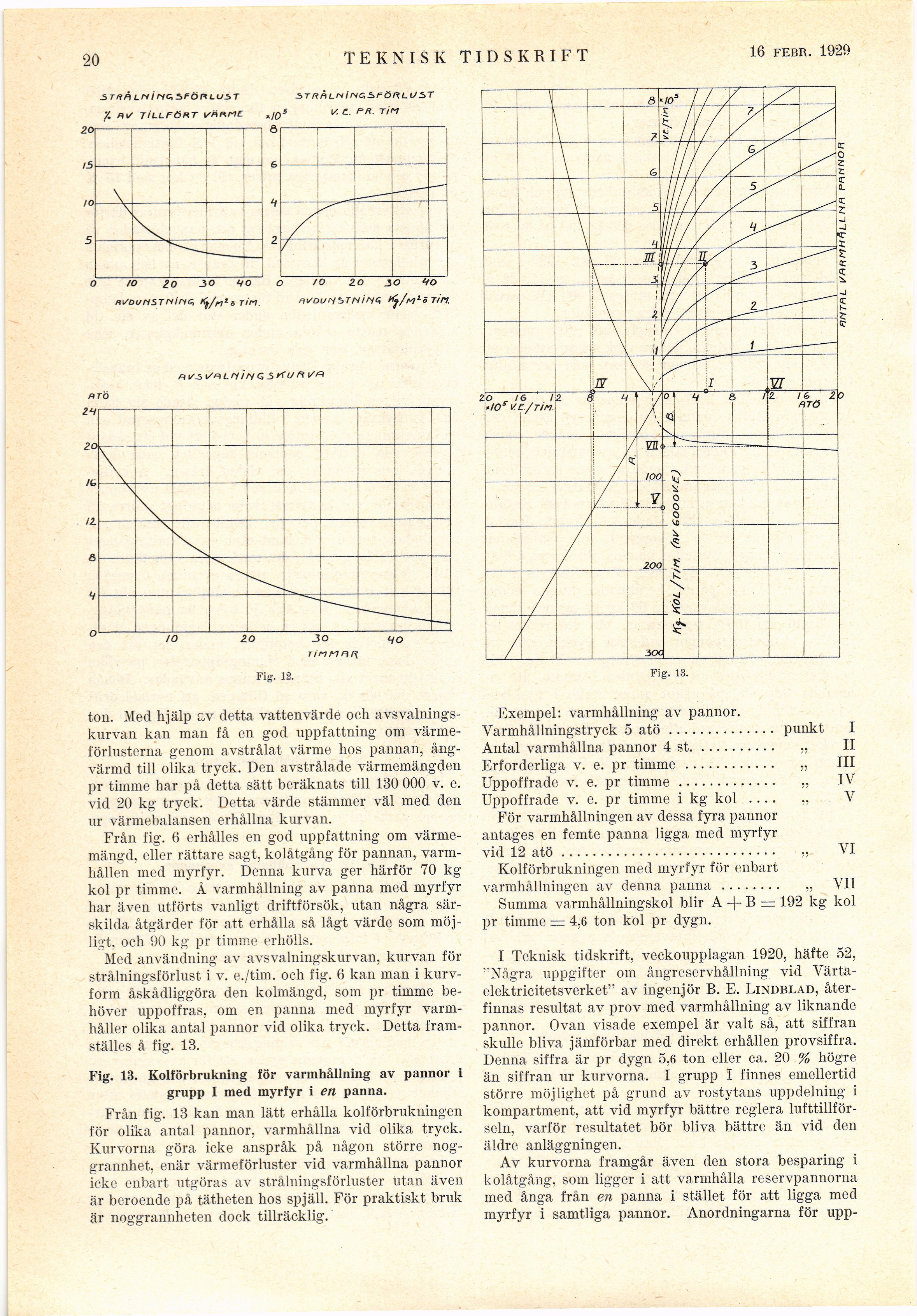

20
TEKNISK TIDSKRIFT
16 FEBR. 1929
Fig. 12.
ton. Med hjälp av detta vattenvärde och
avsvalnings-kurvan kan man få en god uppfattning om
värmeförlusterna genom avstrålat värme hos pannan,
ång-värmd till olika tryck. Den avstrålade värmemängden
pr timme har på detta sätt beräknats till 130 000 v. e.
vid 20 kg tryck. Detta värde stämmer väl med den
ur värmebalansen erhållna kurvan.
Från fig. 6 erhålles en god uppfattning om
värmemängd, eller rättare sagt, kolåtgång för pannan,
varmhållen med myrfyr. Denna kurva ger härför 70 kg
kol pr timme. Å varmhållning av panna med myrfyr
har även utförts vanligt driftförsök, utan några
särskilda åtgärder för att erhålla så lågt värde som
möjligt, och 90 kg pr timme erhölls.
Med användning av avsvalningskurvan, kurvan för
strålningsförlust i v. e./tim. och fig. 6 kan man i
kurvform åskådliggöra den kolmängd, som pr timme
behöver uppoffras, om en panna med myrfyr
varm-håller olika antal pannor vid olika tryck. Detta
framställes å fig. 13.
Fig. 13. Kolförbrukning för varmhållning av pannor i
grupp I med myrfyr i en panna.
Från fig. 13 kan man lätt erhålla kolförbrukningen
för olika antal pannor, varmhållna vid olika tryck.
Kurvorna göra icke anspråk på någon större
noggrannhet, enär värmeförluster vid varmhållna pannor
icke enbart utgöras av strålningsförluster utan även
är beroende på tätheten hos spjäll. För praktiskt bruk
är noggrannheten dock tillräcklig.
Fig. 13.
Exempel: varmhållning av pannor.
Yarmhållningstryck 5 atö.............. punkt I
Antal varmhållna pannor 4 st........... „ II
Erforderliga v. e. pr timme ............ „ III
Uppoffrade v. e. pr timme............. „ IV
Uppoffrade v. e. pr timme i kg kol .... „ V
För varmhållningen av dessa fyra pannor
antages en femte panna ligga med myrfyr
vid 12 atö........................".... „ VI
Kolförbrukningen med myrfyr för enbart
varmhållningen av denna panna ........ „ VII
Summa varmhållningskol blir A -f- B = 192 kg kol
pr timme = 4,6 ton kol pr dygn.
I Teknisk tidskrift, veckoupplagan 1920, häfte 52,
"Några uppgifter om ångreservhållning vid
Värtaelektricitetsverket" av ingenjör B. E. Lindblad,
återfinnas resultat av prov med varmhållning av liknande
pannor. Ovan visade exempel är valt så, att siffran
skulle bliva jämförbar med direkt erhållen provsiffra.
Denna siffra är pr dygn 5,6 ton eller ca. 20 % högre
än siffran ur kurvorna. I grupp I finnes emellertid
större möjlighet på grund av rostytans uppdelning i
kompartment, att vid myrfyr bättre reglera
lufttillförseln, varför resultatet bör bliva bättre än vid den
äldre anläggningen.
Av kurvorna framgår även den stora besparing i
kolåtgång, som ligger i att varmhålla reservpannorna
med ånga från en panna i stället för att ligga med
myrfyr i samtliga pannor. Anordningarna för upp-
