16 FEBR. 1929
MEKANIK
23
Kurvan å fig. 15 visar förhållandet
Vf + 3
vn + 3
I detta förhållande är för r\f insatt maximivärdet
vid 20 kg avdunstning samt för rjn maximivärdet vid
olika antal drifttimmar enligt fig. 14.

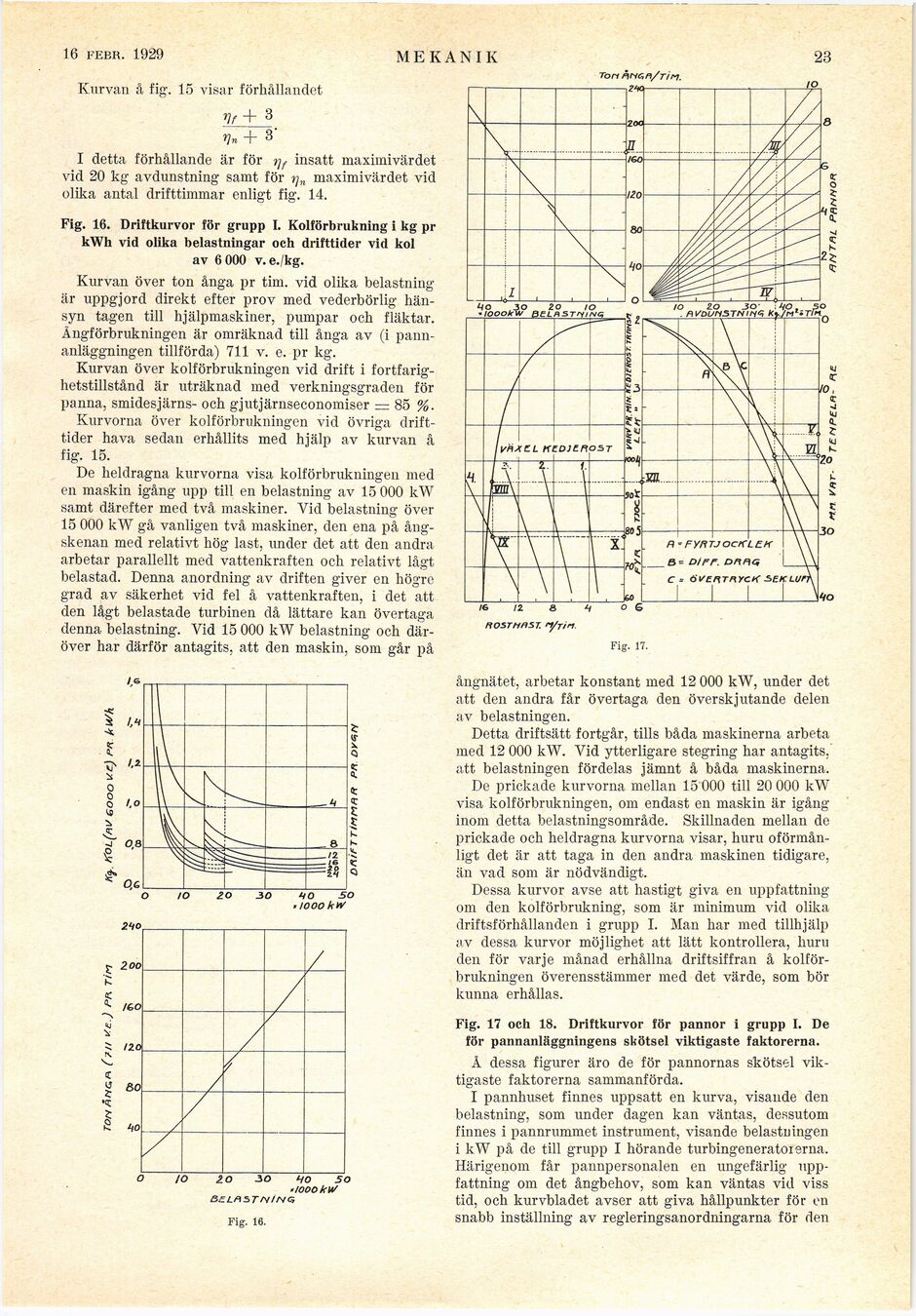

Fig. 16. Driftkurvor för grupp I. Kolförbrukning i kg pr
kWh vid olika belastningar och drifttider vid kol
av 6 000 v.e./kg.
Kurvan över ton ånga pr tim. vid olika
belastning-är uppgjord direkt efter prov med vederbörlig
hänsyn tagen till hjälpmaskiner, pumpar och fläktar.
Ångförbrukningen är omräknad till ånga av (i
pannanläggningen tillförda) 711 v. e. pr kg.
Kurvan över kolförbrukningen vid drift i
fortfarighetstillstånd är uträknad med verkningsgraden för
panna, smidesjärns- och gjutjärnseconomiser — 85 %.
Kurvorna över kolförbrukningen vid övriga
drifttider hava sedan erhållits med hjälp av kurvan å
fig. 15.
De heldragna kurvorna visa kolförbrukningen med
en maskin igång upp till en belastning av 15 000 kW
samt därefter med två maskiner. Vid belastning över
15 000 kW gå vanligen två maskiner, den ena på
ång-skenan med relativt hög last, under det att den andra
arbetar parallellt med vattenkraften och relativt lågt
belastad. Denna anordning av driften giver en högre
grad av säkerhet vid fel å vattenkraften, i det att
den lågt belastade turbinen då lättare kan övertaga
denna belastning. Vid 15 000 kW belastning och
däröver har därför antagits, att den maskin, som går på
lo JO
Fig. 16.
HO SO
1000 kW
Ton nriCtPi/Tir}.
zior
fl - FYRTJOCKLE.K
S = Dl FF. DRF\Q
C = ÖVERTRYCK SEKLUr,
-3o
3to
ROSTHHST. n/rin
Fig. 17.
ångnätet, arbetar konstant med 12 000 kW, under det
att den andra får övertaga den överskjutande delen
av belastningen.
Detta driftsätt fortgår, tills båda maskinerna arbeta
med 12 000 kW. Vid ytterligare stegring har antagits,
att belastningen fördelas jämnt å båda maskinerna.
De prickade kurvorna mellan 15 000 till 20 000 kW
visa kolförbrukningen, om endast en maskin är igång
inom detta belastningsområde. Skillnaden mellan de
prickade och heldragna kurvorna visar, huru
oförmånligt det är att taga in den andra maskinen tidigare,
än vad som är nödvändigt.
Dessa kurvor avse att hastigt giva en uppfattning
om den kolförbrukning, som är minimum vid olika
driftsförhållanden i grupp I. Man har med tillhjälp
av dessa kurvor möjlighet att lätt kontrollera, huru
den för varje månad erhållna driftsiffran å
kolförbrukningen överensstämmer med det värde, som bör
kunna erhållas.
Fig. 17 och 18. Driftkurvor för pannor i grupp I. De
för pannanläggningens skötsel viktigaste faktorerna.
Å dessa figurer äro de för pannornas skötsel
viktigaste faktorerna sammanförda.
I pannhuset finnes uppsatt en kurva, visande den
belastning, som under dagen kan väntas, dessutom
finnes i pannrummet instrument, visande belastii ingen
i kW på de till grupp I hörande turbingeneratoierna.
Härigenom får pannpersonalen en ungefärlig
uppfattning om det ångbehov, som kan väntas vid viss
tid, och kurvbladet avser att giva hållpunkter för en
snabb inställning av regleringsanordningarna för den
