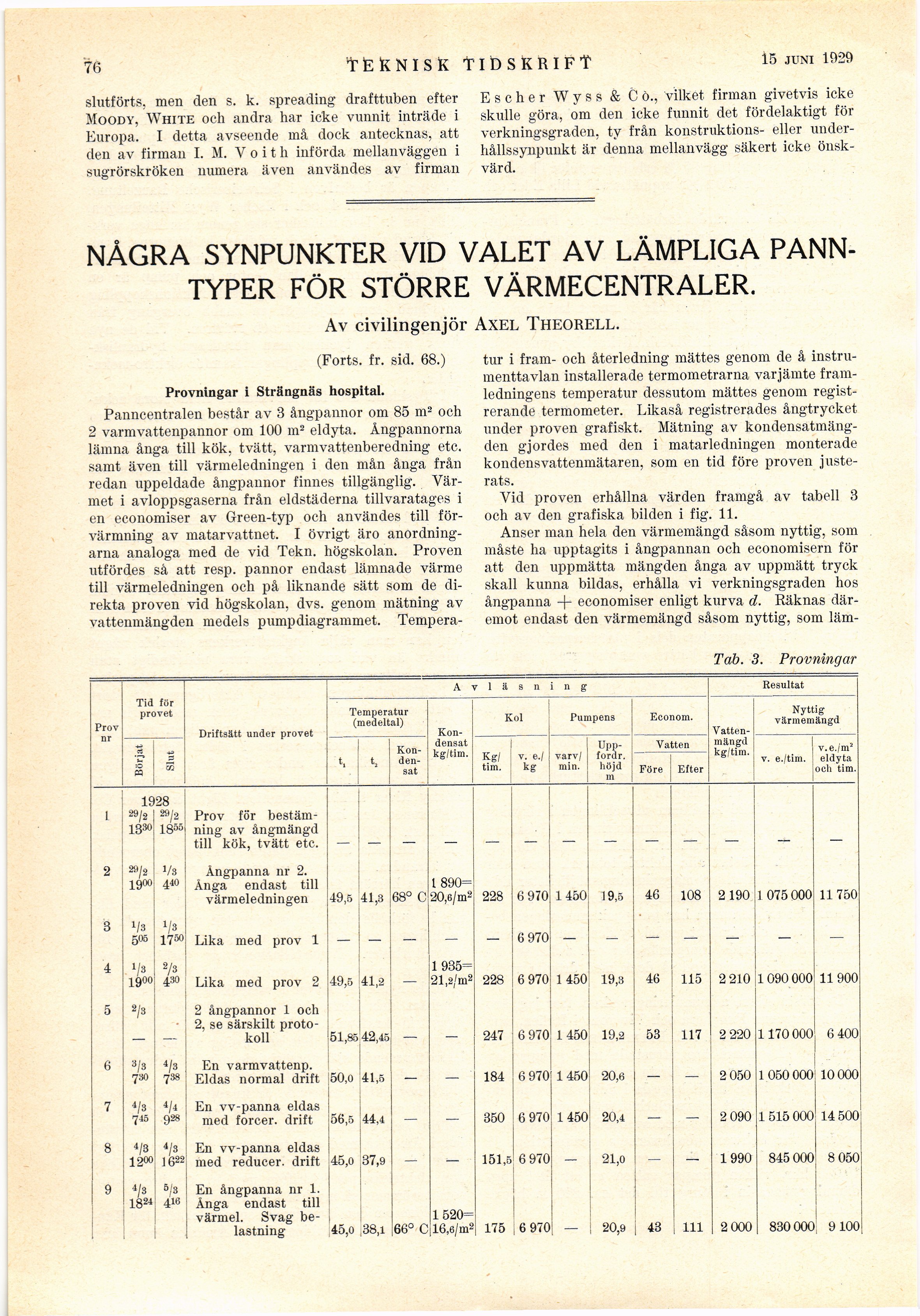

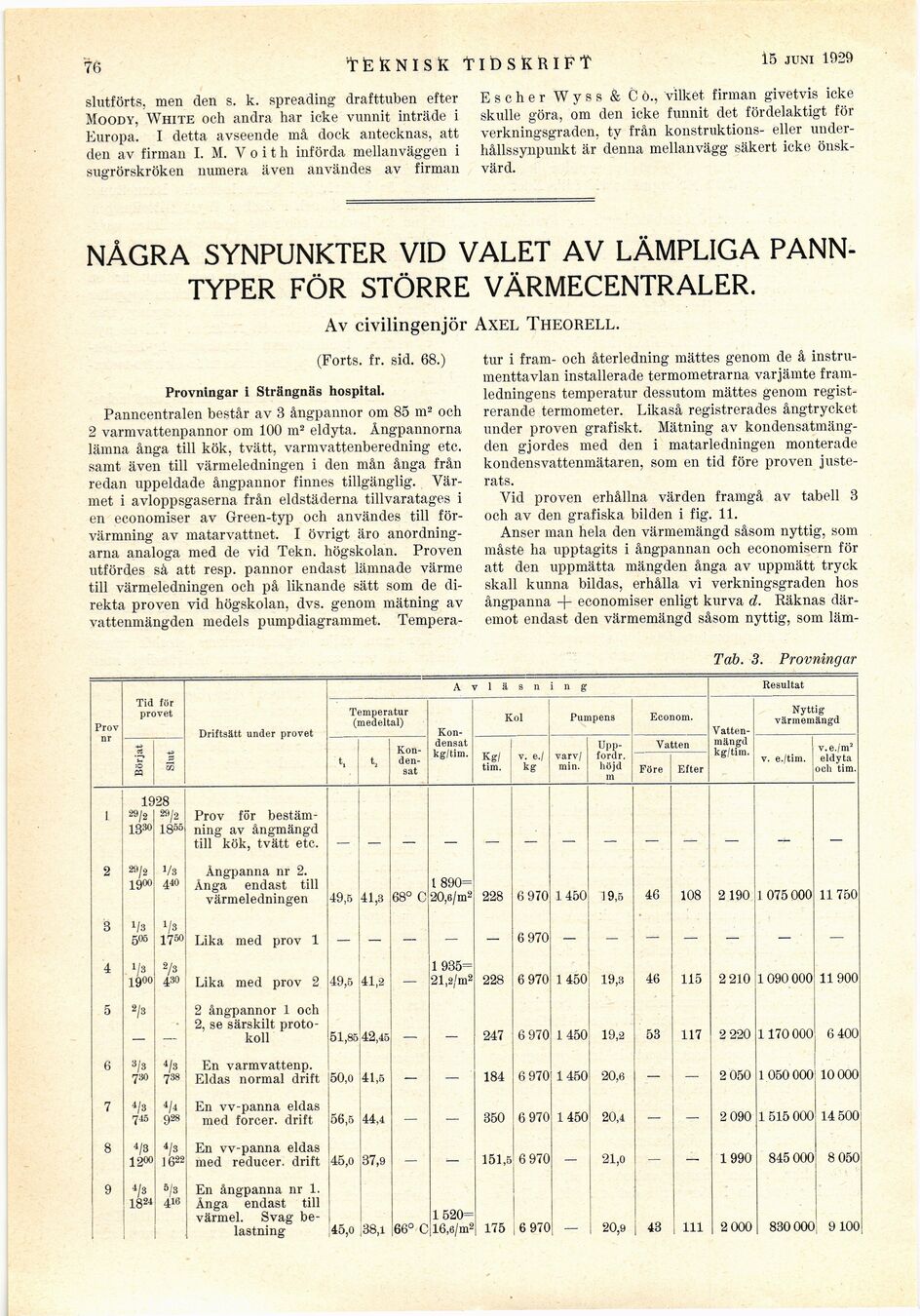

76
té knisk tidskrift
15 juni 1929
slutförts, men den s. k. spreading drafttuben efter
Moody, White och andra har icke vunnit inträde i
Europa. i detta avseende må dock antecknas, att
den av firman i. M. V o i t h införda mellanväggen i
sugrörskröken numera även användes av firman
Escher Wyss & C ö., vilket firman givetvis icke
skulle göra, om den icke funnit det fördelaktigt för
verkningsgraden, ty från konstruktions- eller
underhållssynpunkt är denna mellanvägg säkert icke
önskvärd.
NÅGRA SYNPUNKTER VID VALET AV LÄMPLIGA
PANNTYPER FÖR STÖRRE VÄRMECENTRALER.
Av civilingenjör Axel Theorell.
(Forts. fr. sid. 68.)
Provningar i Strängnäs hospital.
Panncentralen består av 3 ångpannor om 85 m2 och
2 varmvattenpannor om 100 m2 eldyta. Ångpannorna
lämna ånga till kök, tvätt, varmvattenberedning etc.
samt även till värmeledningen i den mån ånga från
redan uppeldade ångpannor finnes tillgänglig.
Värmet i avloppsgaserna från eldstäderna tillvaratages i
en economiser av Green-typ och användes till
förvärmning av matarvattnet, i övrigt äro
anordningarna analoga med de vid Tekn. högskolan. Proven
utfördes sà att resp. pannor endast lämnade värme
till värmeledningen och på liknande sätt som de
direkta proven vid högskolan, dvs. genom mätning av
vattenmängden medels pumpdiagrammet. Tempera-
tur i fram- och återledning mättes genom de å
instrumenttavlan installerade termometrarna varjämte
frain-ledningens temperatur dessutom mättes genom
registrerande termometer. Likaså registrerades ångtrycket
under proven grafiskt, Mätning av
kondensatmäng-den gjordes med den i matarledningen monterade
kondens vattenmätaren, som en tid före proven
justerats.
Vid proven erhållna värden framgå av tabell 3
och av den grafiska bilden i fig. 11.
Anser man hela den värmemängd såsom nyttig, som
måste ha upptagits i ångpannan och economisern för
att den uppmätta mängden ånga av uppmätt tryck
skall kunna bildas, erhålla vi verkningsgraden hos
ångpanna -f- economiser enligt kurva d. Räknas
däremot endast den värmemängd såsom nyttig, som läm-
Tab. 3. Provningar
A v 1 ä s n i n g Resultat
Prov nr Tid lör provet Driftaätt under provet Temperatur (medeltal) Kon- Kol Pumpens Econom. Vatten- Nyttig värmemängd
es Kon- densat kg/tim. Kg/ tim. v. e./ kg varv/ min. Upp- Vatten mängd kg/tim.
o 03 m t, t, [-densat-] {+den- sat+} fordr. höjd m Före Efter v. e./tim. eldyta och tim.
t lf 29/2 1330 »28 29/2 1855 Prov för
bestämning av ångmängd till kök, tvätt etc.
2 29/8 1900 1/3 440 Ångpanna nr 2. Ånga endast till värmeledningen 49,5 41,3 68° c 1 890= 20,6/m2 228 6 970 1450 19,5 46 108 2190 1 075 000 11750
3 X/3 506 1/3 1750 Lika med prov 1 6 970
4 1/3 1900 2/3 430 Lika med prov 2 49,5 41,2 — 1 935= 21,2/ms 228 6 970 1450 19,3 46 115 2 210 1090 000 11900
5 2/3 2 ångpannor 1 och 2, se särskilt
protokoll 51,85 42,45 247 6 970 1450 19,2 53 117 2 220 1170 000 6 400
6 3/3 730 4/3 738 En varmvattenp. Eldas normal drift 50,0 41,5 — — 184 6 970 1450 20,6 — — 2 050 1 050 000 10 000
7 */3 74s 4/4 928 En vv-panna eldas med forcer. drift 56,5 44,4 — — 350 6 970 1450 20,4 — — 2 090 1 515 000 14 500
8 4/3 1200 4/3 1622 En vv-panna eldas med reducer. drift 45,0 37,9 —<• — 151,5 6 970 — 21,0 — — 1990 845 000 8 050
9 4/3 1824 5/3 416 En ångpanna nr 1. Ånga endast till värmel. Svag
belastning 45,0 38,1 66° C 1520= 16,6/m2 175 6 970 20,9 43 111 2 000 830 000 9100
