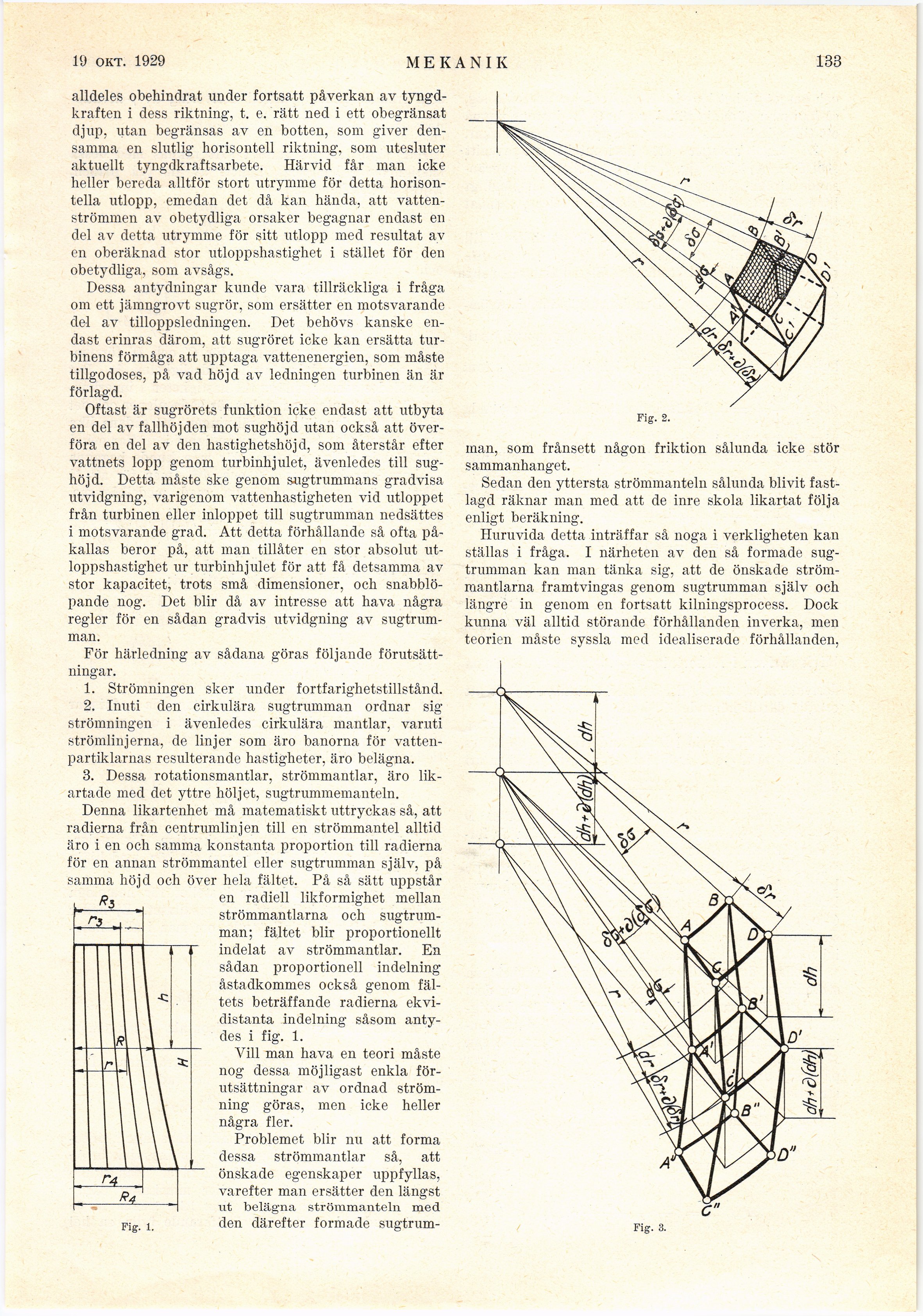

19 okt. 1929

MEKANIK

133

alldeles obehindrat under fortsatt påverkan av
tyngdkraften i dess riktning, t. e. rätt ned i ett obegränsat
djup, utan begränsas av en botten, som giver
densamma en slutlig horisontell riktning, som utesluter
aktuellt tyngdkraftsarbete. Härvid får man icke
heller bereda alltför stort utrymme för detta
horisontella utlopp, emedan det då kan hända, att
vattenströmmen av obetydliga orsaker begagnar endast en
del av detta utrymme för sitt utlopp med resultat av
en oberäknad stor utloppshastighet i stället för den
obetydliga, som avsågs.

Dessa antydningar kunde vara tillräckliga i fråga
om ett jämngrovt sugrör, som ersätter en motsvarande
del av tilloppsledningen. Det behövs kanske
endast erinras därom, att sugröret icke kan ersätta
turbinens förmåga att upptaga vattenenergien, som måste
tillgodoses, på vad höjd av ledningen turbinen än är
förlagd.

Oftast är sugrörets funktion icke endast att utbyta
en del av fallhöjden mot sughöjd utan också att
överföra en del av den hastighetshöj d, som återstår efter
vattnets lopp genom turbinhjulet, ävenledes till
sughöjd. Detta måste ske genom sugtrummans gradvisa
utvidgning, varigenom vattenhastigheten vid utloppet
från turbinen eller inloppet till sugtrumman nedsattes
i motsvarande grad. Att detta förhållande så ofta
påkallas beror på, att man tillåter en stor absolut
utloppshastighet ur turbinhjulet för att få detsamma av
stor kapacitet, trots små dimensioner, och
snabblöpande nog. Det blir då av intresse att hava några
regler för en sådan gradvis utvidgning av
sugtrumman.

För härledning av sådana göras följande
förutsättningar.

1. Strömningen sker under fortfarighetstillstånd.

2. Inuti den cirkulära sugtrumman ordnar sig
strömningen i ävenledes cirkulära mantlar, varuti
strömlinjerna, de linjer som äro banorna för
vatten-partiklarnas resulterande hastigheter, äro belägna.

3. Dessa rotationsmantlar, strömmantlar, äro
likartade med det yttre höljet, sugtrummemanteln.

Denna likartenhet må matematiskt uttryckas så, att
radierna från centrumlinjen till en strömmantel alltid
äro i en och samma konstanta proportion till radierna
för en annan strömmantel eller sugtrumman själv, på
samma höjd och över hela fältet. På så sätt uppstår
en radiell likformighet mellan
strömmantlarna och
sugtrumman; fä.ltet blir proportionellt
indelat av strömmantlar. En
sådan proportionell indelning
åstadkommes också genom
fältets beträffande radierna
ekvi-distanta indelning såsom
antydes i fig. 1.

Vill man hava en teori måste
nog dessa möjligast enkla
förutsättningar av ordnad
strömning göras, men icke heller
några fler.

Problemet blir nu att forma
dessa strömmantlar så, att
önskade egenskaper uppfyllas,
varefter man ersätter den längst
ut belägna strömmanteln med
Fig. j, den därefter formade sugtrum-

Fig. 2.

man, som frånsett någon friktion sålunda icke stör
sammanhanget.

Sedan den yttersta strömmanteln sålunda blivit
fastlagd räknar man med att de inre skola likartat följa
enligt beräkning.

Huruvida detta inträffar så noga i verkligheten kan
ställas i fråga. I närheten av den så formade
sugtrumman kan man tänka sig, att de önskade
strömmantlarna framtvingas genom sugtrumman själv och
längre in genom en fortsatt kilningsprocess. Dock
kunna väl alltid störande förhållanden inverka, men
teorien måste syssla med idealiserade förhållanden,

Fig. 3.
