4

TEKNISK TIDSKRIFT

16 febr. 1929

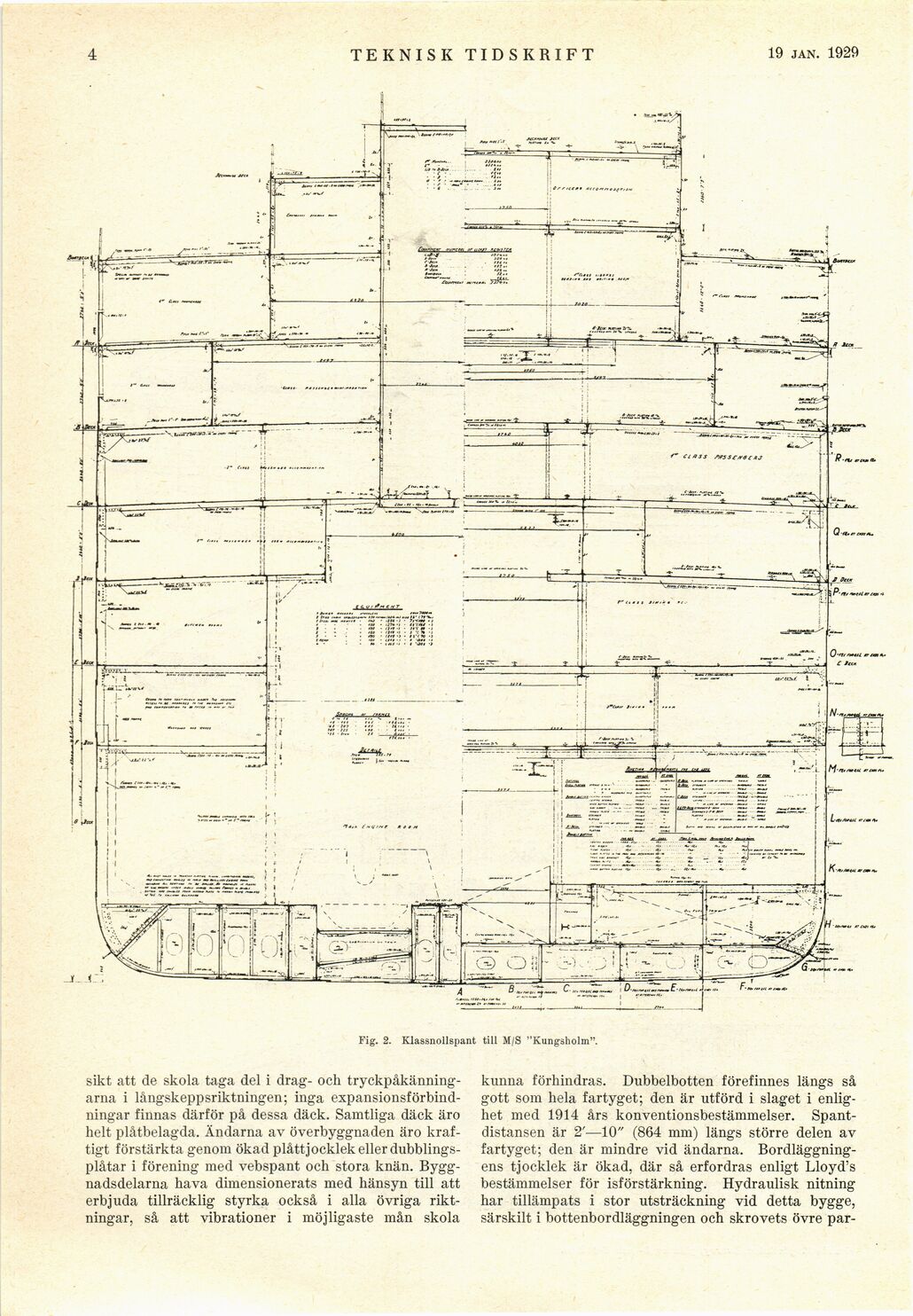

Fig. 2. Klassnollspant till M/S "Kungsholm".

sikt att de skola taga del i drag- och
tryckpåkänning-arna i långskeppsriktningen; inga
expansionsförbindningar finnas därför på dessa däck. Samtliga däck äro
helt plåtbelagda. Ändarna av överbyggnaden äro
kraftigt förstärkta genom ökad plåttjocklek eller
dubblings-plåtar i förening med vebspant och stora knän.
Byggnadsdelarna hava dimensionerats med hänsyn till att
erbjuda tillräcklig styrka också i alla övriga
riktningar, så att vibrationer i möjligaste mån skola

kunna förhindras. Dubbelbotten förefinnes längs så
gott som hela fartyget; den är utförd i slaget i
enlighet med 1914 års konventionsbestämmelser.
Spantdistansen är 2’—10" (864 mm) längs större delen av
fartyget; den är mindre vid ändarna,
Bordläggningens tjocklek är ökad, där så erfordras enligt Lloyd’s
bestämmelser för isförstärkning. Hydraulisk nitning
har tillämpats i stor utsträckning vid detta bygge,
särskilt i bottenbordläggningen och skrovets övre par-
