38

TEKNISK TIDSKRIFT

16 febr. 1929

6 431

TWIKl ÖCREW
CAR&O MOTORöHlP

*8T 55QQ TOMA o-j

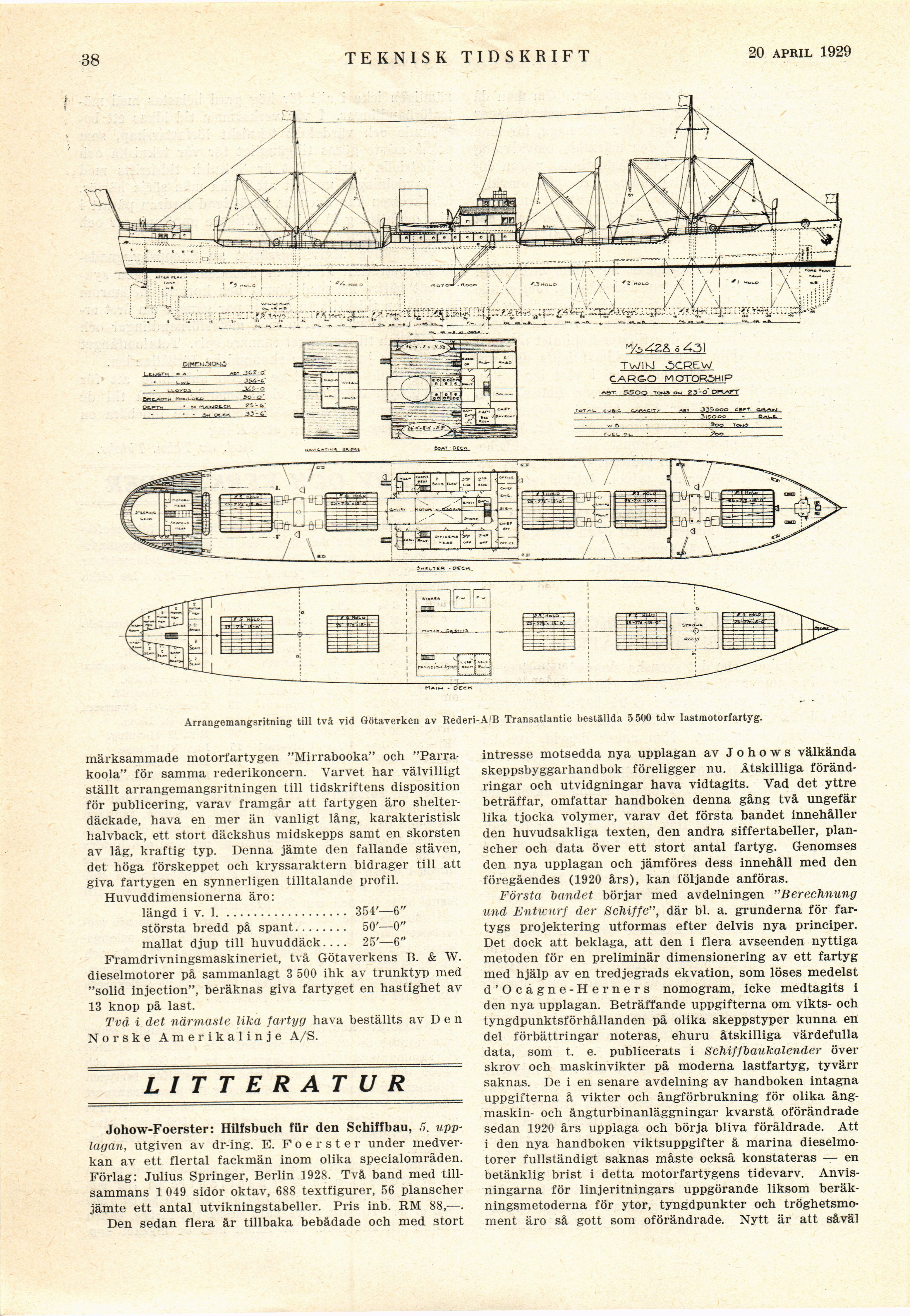

Arrangemangsritning till två vid Götaverken av Rederi-A/B Transatlantic beställda 5 500 tdw lastmotorfartyg.

märksammade motorfartygen. "Mirrabooka" och
"Parra-koola" för samma rederikoncern. Varvet har välvilligt
ställt arrangemangsritningen till tidskriftens disposition
för publicering, varav framgår att fartygen äro
shelter-däckade, hava en mer än vanligt lång, karakteristisk
halvback, ett stort däckshus midskepps samt en skorsten
av låg, kraftig typ. Denna jämte den fallande stäven,
det höga förskeppet och kryssaraktern bidrager till att
giva fartygen en synnerligen tilltalande profil.
Huvuddimensionerna äro:

längd i v. 1................... 354’—6"

största bredd på spant........ 50’—0"

mallat djup till huvuddäck.... 25’—6"
Framdrivningsmaskineriet, två Götaverkens B. & W.
dieselmotorer på sammanlagt 3 500 ihk av trunktyp med
"solid injection", beräknas giva fartyget en hastighet av
13 knop på last.

Två i det närmaste lika fartyg hava beställts av D e n
Norske Amerikalinje A/S.

LITTERATUR

Johow-Foerster: Hilfsbuch für den Schiffbau, 5.
upplagan, utgiven av dr-ing. E. Foerster under
medverkan av ett flertal fackmän inom olika specialområden.
Förlag: Julius Springer, Berlin 1928. Två band med
tillsammans 1 049 sidor oktav, 688 textfigurer, 56 planscher
jämte ett antal utvikningstabeller. Pris inb. RM 88,—.

Den sedan flera år tillbaka bebådade och med stort

intresse motsedda nya upplagan av J o h o w s välkända
skeppsbyggarhandbok föreligger nu. Åtskilliga
förändringar och utvidgningar hava vidtagits. Vad det yttre
beträffar, omfattar handboken denna gång två ungefär
lika tjocka volymer, varav det första bandet innehåller
den huvudsakliga texten, den andra siffertabeller,
planscher och data över ett stort antal fartyg. Genomses
den nya upplagan och jämföres dess innehåll med den
föregåendes (1920 års), kan följande anföras.

Första bandet börjar med avdelningen "Berechnung
und Entwurf der Schiffe", där bl. a. grunderna för
fartygs projektering utformas efter delvis nya principer.
Det dock att beklaga, att den i flera avseenden nyttiga
metoden för en preliminär dimensionering av ett fartyg
med hjälp av en tredjegrads ekvation, som löses medelst
d’Ocagne-Herners nomogram, icke medtagits i
den nya upplagan. Beträffande uppgifterna om vikts- och
tyngdpunktsförhållanden på olika skeppstyper kunna en
del förbättringar noteras, ehuru åtskilliga värdefulla
data, som t. e. publicerats i Schiffbaukalender över
skrov och maskinvikter på moderna lastfartyg, tyvärr
saknas. De i en senare avdelning av handboken intagna
uppgifterna å vikter och ångförbrukning för olika
ångmaskin* och ångturbinanläggningar kvarstå oförändrade
sedan 1920 års upplaga och börja bliva föråldrade. Att
i den nya handboken viktsuppgifter å marina
dieselmotorer fullständigt saknas måste också konstateras — en
betänklig brist i detta motorfartygens tidevarv.
Anvisningarna för linjeritningars uppgörande liksom
beräkningsmetoderna för ytor, tyngdpunkter och
tröghetsmoment äro så gott som oförändrade. Nytt är att såväl
