64

TEKNISK TIDSKRIFT

16 febr. 1929

VARV OCH
VERKSTÄDER

A.-b. Götaverken,
Göteborg. Bland de många
leveranser, som detta varv
redan i år hunnit med
— under 5 veckor i april
och maj levererades
sålunda icke mindre än
fyra oceangående
motorfartyg — är tidskriften
i detta häfte i tillfälle
publicera
arrangemangsritningen till M/S "I. K.
Ward", som jämte det
under nyssnämnda period
även levererade M/S
"Harboe-Jensen" i det
närmaste äro systerskepp
till det år 1927 vid
Götaverken byggda
"Gunder sen", ett
fruktlastfartyg, bekant såsom det
första direktdieseldrivna
motorfartyget för
frukt-transport.

M/S "I. K. Ward" har
två genomgående däck,
brygga, sänkt back och
pop samt ett fruktdäck i
rummen.
Huvuddimensionerna äro:

längd överallt .. 86,oo m

längd i LVL____ 81,38 m

mallad bredd .. 14,43 m
mallat djup till

överdäck ____ 7,31 m

Fartyget lastar 2 400
tons på ett ungefärligt
djupgående av 20’—6".
Rummen äro synnerligen
omsorgsfullt inredda, för
att lasten så litet som
möjligt skall skadas
under transporten. Så äro
de t. e. helt träklädda och
försedda med
uppvärmnings- resp.
kylanordning. Sex av de många,
vida luftrören ha försetts
med elektriska fläktar
för forcerad ventilation.

[-Framdrivningsmaskineriet-]

{+Framdrivningsmaskine-
riet+} utgöres av två
Götaverkens 4-takt,
enkelverkande dieselmotorer av
B. & W.-typ, som vid 170
v/min. utveckla 2 500 ihk
= 2 000 ahk. Farten är
14% knop på halv last.

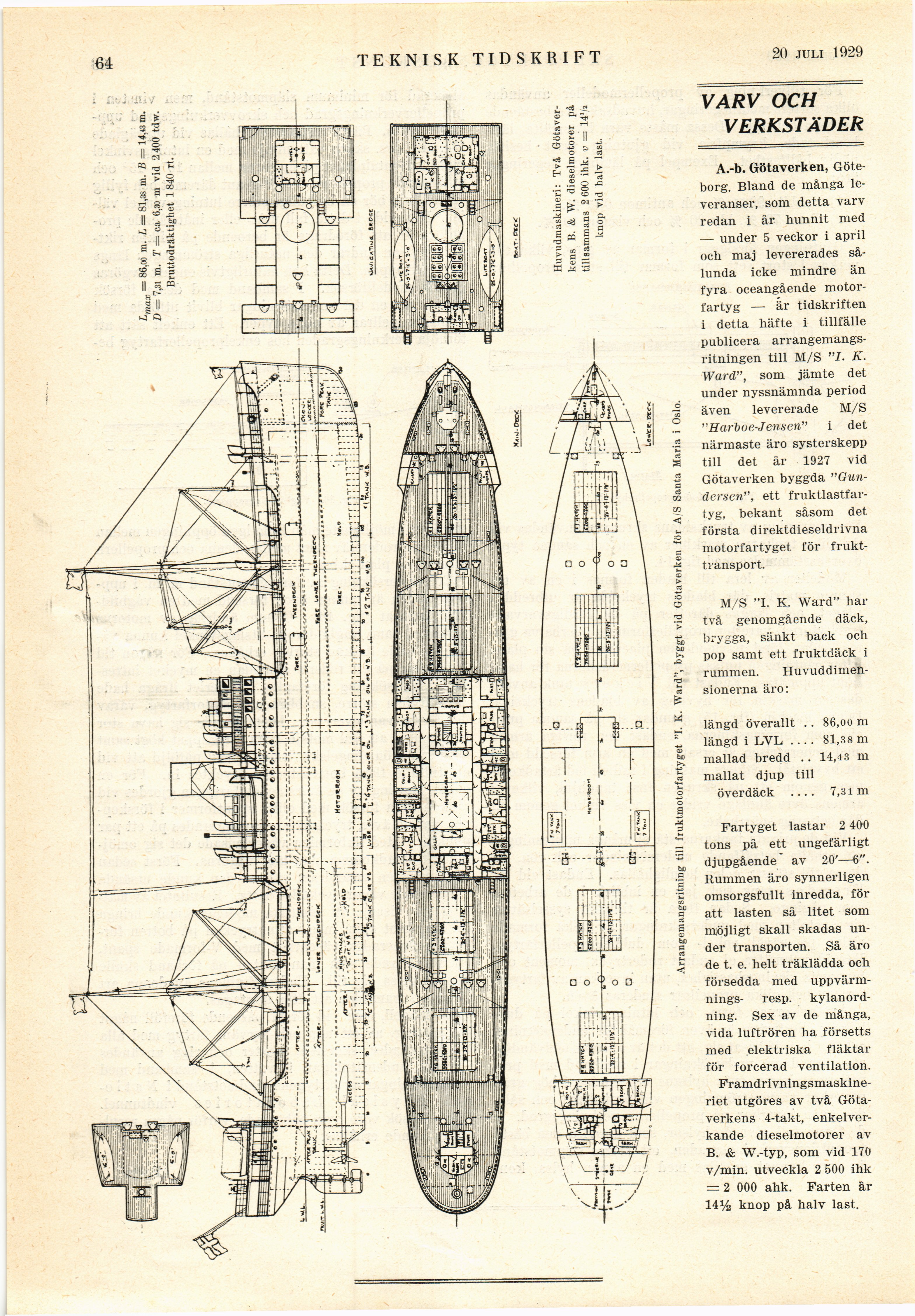

Arrangemangsritning till fruktmotorfartyget "I. K. Ward", byggt vid Götaverken för A/S Santa Maria i Oslo.

Huvudmaskineri: Två
Götaverkens B. & W. dieselmotorer på
tillsammans 2 600 ihk. v = 141/»
knop vid halv last.

t- • ,

Lmax = 86,oo m. L — 81,38 m. B = 14,43 m.
D = 7,31 m. T = ca 6,30 m vid 2 400 tdw. *
Bruttodräktighet 1 840 rt.
