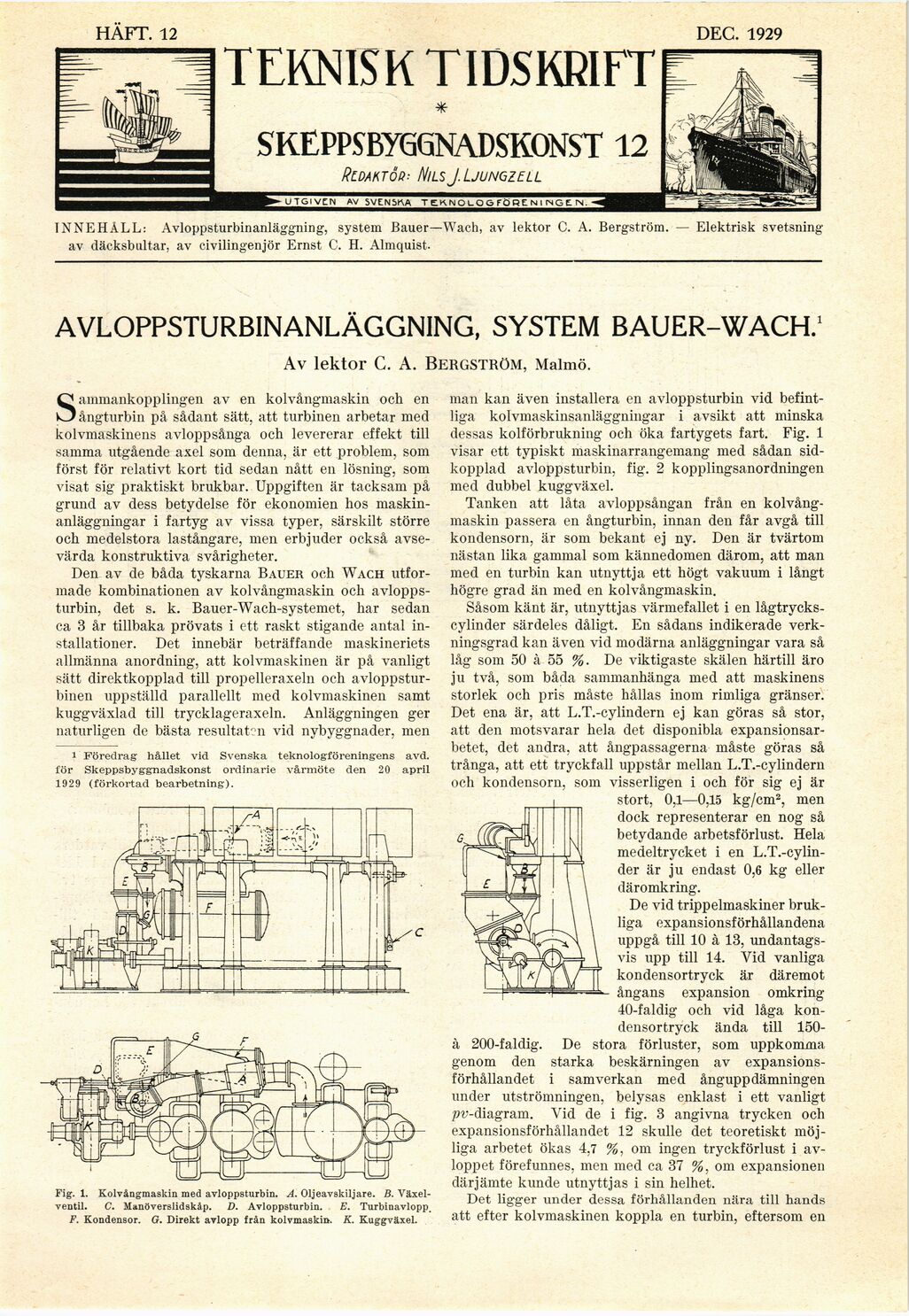

HAFT. 9

TEKNISK TIDSKRIFT

SEPT. 1929



SKEPPSBYGGNADSKONST 12

Rldaktop: NilsJ. Ljungzell

UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN.

TNNEHÅLL: Avloppsturbinanläggning, system Bauer—Wach, av lektor C. A. Bergström. — Elektrisk svetsning
av däcksbultar, av civilingenjör Ernst C. H. Almquist.

AVLOPPSTURBINANLÄGGNING, SYSTEM BAUER-WACH.1

Av lektor G. A. Bergström, Malmö.

Sammankopplingen av en kolvångmaskin och en
ångturbin på sådant sätt, att turbinen arbetar med
kolvmaskinens avloppsånga och levererar effekt till
samma utgående axel som denna, är ett problem, som
först för relativt kort tid sedan nått en lösning, som
visat sig praktiskt brukbar. Uppgiften är tacksam på
grund av dess betydelse för ekonomien hos
maskinanläggningar i fartyg av vissa typer, särskilt större
och medelstora lastångare, men erbjuder också
avsevärda konstruktiva svårigheter.

Den av de båda tyskarna Bauer och Wach
utformade kombinationen av kolvångmaskin och
avlopps-turbin, det s. k. Bauer-Wach-systemet, har sedan
Cci 3 är tillbaka prövats i ett raskt stigande antal
installationer. Det innebär beträffande maskineriets
allmänna anordning, att kolvmaskinen är på vanligt
sätt direktkopplad till propelleraxeln och
avloppsturbinen uppställd parallellt med kolvmaskinen samt
kuggväxlad till trycklageraxeln. Anläggningen ger
naturligen de bästa resultaten vid nybyggnader, men

i Föredrag hållet vid Svenska teknologföreningens avd.
för Skeppsbyggnadskonst ordinarie vårmöte den 20 april
1929 (förkortad bearbetning).

Fig. 1. Kolvångmaskin med avloppsturbin. A. Oljeavskiljare. B.
Växelventil. C. Manöverslidskåp. D. Avloppsturbin. E. Turbinavlopp.
F. Kondensor. G. Direkt avlopp från kolvmaskin. K. Kuggväxel.

man kan även installera en avloppsturbin vid
befintliga kolvmaskinsanläggningar i avsikt att minska
dessas kolförbrukning och öka fartygets fart. Fig. 1
visar ett typiskt maskinarrangemang med sådan
sid-kopplad avloppsturbin, fig. 2 kopplingsanordningen
med dubbel kuggväxel.

Tanken att låta avloppsångan från en
kolvångmaskin passera en ångturbin, innan den får avgå till
kondensorn, är som bekant ej ny. Den är tvärtom
nästan lika gammal som kännedomen därom, att man
med en turbin kan utnyttja ett högt vakuum i långt
högre grad än med en kolvångmaskin.

Såsom känt är, utnyttjas värmefallet i en
lågtryckscylinder särdeles dåligt. En sådans indikerade
verkningsgrad kan även vid modärna anläggningar vara så
låg som 50 à 55 %. De viktigaste skälen härtill äro
ju två, som båda sammanhänga med att maskinens
storlek och pris måste hållas inom rimliga gränser.
Det ena är, att L.T.-cylindern ej kan göras så stor,
att den motsvarar hela det disponibla
expansionsarbetet, det andra, att ångpassagerna måste göras så
trånga, att ett tryckfall uppstår mellan L.T.-cylindern
och kondensorn, som visserligen i och för sig ej är
stort, 0,1—0,15 kg/cm2, men
dock representerar en nog så
betydande arbetsförlust. Hela
medeltrycket i en
l.T.-cylin-der är ju endast 0,6 kg eller
däromkring.

De vid tripp elmaskiner
brukliga expansionsförhållandena
uppgå till 10 à 13,
undantagsvis upp till 14. Vid vanliga
kondensortryck är däremot
ångans expansion omkring
40-faldig och vid låga
kondensortryck ända till
150-à 200-faldig. De stora förluster, som uppkomma
genom den starka beskärningen av
expansionsförhållandet i samverkan med ånguppdämningen
under utströmningen, belysas enklast i ett vanligt
pv-diagram. Vid de i fig. 3 angivna trycken och
expansionsförhållandet 12 skulle det teoretiskt
möjliga arbetet ökas 4,7 %, om ingen tryckförlust i
avloppet förefunnes, men med ca 37 %, om expansionen
därjämte kunde utnyttjas i sin helhet.

Det ligger under dessa förhållanden nära till hands
att efter kolvmaskinen koppla en turbin, eftersom en
