23 febr. 1929
VÄG- OCH VATTENBYGGNADSKONST
49
VÄGVÄSENDETS OMORGANISATION.
Svenska teknologföreningens avdelning för
väg-och vattenbyggnadskonst diskuterade den 11 mars
föreliggande förslag till omorganisation av
vägväsendet. Byråchefen N. Bolinder inledde med ett referat
av föregående och nu framlagda propositioner. (Se
Tekn. tidskrift, 2 mars 1929, sid. 132.) Här nedan
lämnas en resumé av diskussionsinläggen.
Major C. J. Insulander: Under nuvarande
förhållanden synes en anslutning till herr Anderssons i Råstock
m. fi. motion vara att förorda. Kostnaden för
vägväsendet uppgår för närvarande totalt till omkring 80
millioner kronor per år och överträffas endast av kostnaden
för försvarsväsendet samt folkundervisningen, varför
staten måste se till, att den får ett fast kontrollerande
grepp på frågan.
Talaren refererade därefter herr Andersons i Råstock
motion i anledning av kungl. maj:ts proposition, nr 53,
angående viss omorganisation av vägväsendet (motion
nr 375, Andra kammaren).
Skall det ej gå sönder, måste Kungl, väg- och
vattenbyggnadstyrelsen omorganiseras och därvid stärkas samt
lämpas efter de nya förhållandena. Styrelsen bör
handlägga alla tekniska frågor och till styrelsen böra knytas
föreslagna inspektörstjänster. Beviljandet av samtliga
bidrag av statsmedel bör ske genom kungl, maj:t.
d) Alla spänningar i
dammen efter höjningen skola
vara lägre än som i
allmänhet tillåtas i modern
praxis.
e) Expansionsskarvar
skola finnas i den påbyggda
delen för att förhindra
temperatursprickor.
f) Det gamla murverket
skall bibehållas och
lämnas orört i största möjliga
utsträckning.
g) Dammens
arkitektoniska skönhet får icke
förminskas utan bör om
möjligt förhöjas.
Av de föreliggande fem
förslagen till påbyggnad
ansåg kommissionen att
MacDonalds bäst
uppfyllde dessa fordringar.
Emellertid ansågs det att en
något ändrad plan skulle
giva bättre resultat, och kommissionen uppgjorde
därför ett eget förslag till arbetets utförande.
Kommissionens förslag. Kommissionen
rekommenderar att den vertikala delen av dammkroppen
på-bygges till önskad höjd med bibehållande av
nuvarande krönbredd och byggande av mellan utskoven
framskjutande stödpelare, upptill av 1 m tjocklek och
nedtill av ca 6 m tjocklek. Den höjda delen av
dammen skulle luta något på nedströmssidan och förses
med falska strävpelare, som skjuta ut så att de giva
intryck av att vara en fortsättning på de undre
strävpelarna, varvid mellan dem lämnas ett
mellanrum, så att de senare obehindrat kunna expandera i
vertikal riktning. För att förhindra läckage i fogytan
mellan gammalt och nytt murverk inlägges en
asfalt-spärr.
Påbyggnaden indelas i block, ca 7 m långa, medelst
tvärgående fogar, vilka placeras mellan
bottenutsko-ven. En sådan indelning tillåter expansion och
sammandragning utan att temperatursprickor bildas. En
typisk tvärsektion visas i fig. 3.
För att ingen fast kontaktpunkt mellan
sträv-pelarna och det existerande murverket må förefinnas,
Sektion genom strävpelare

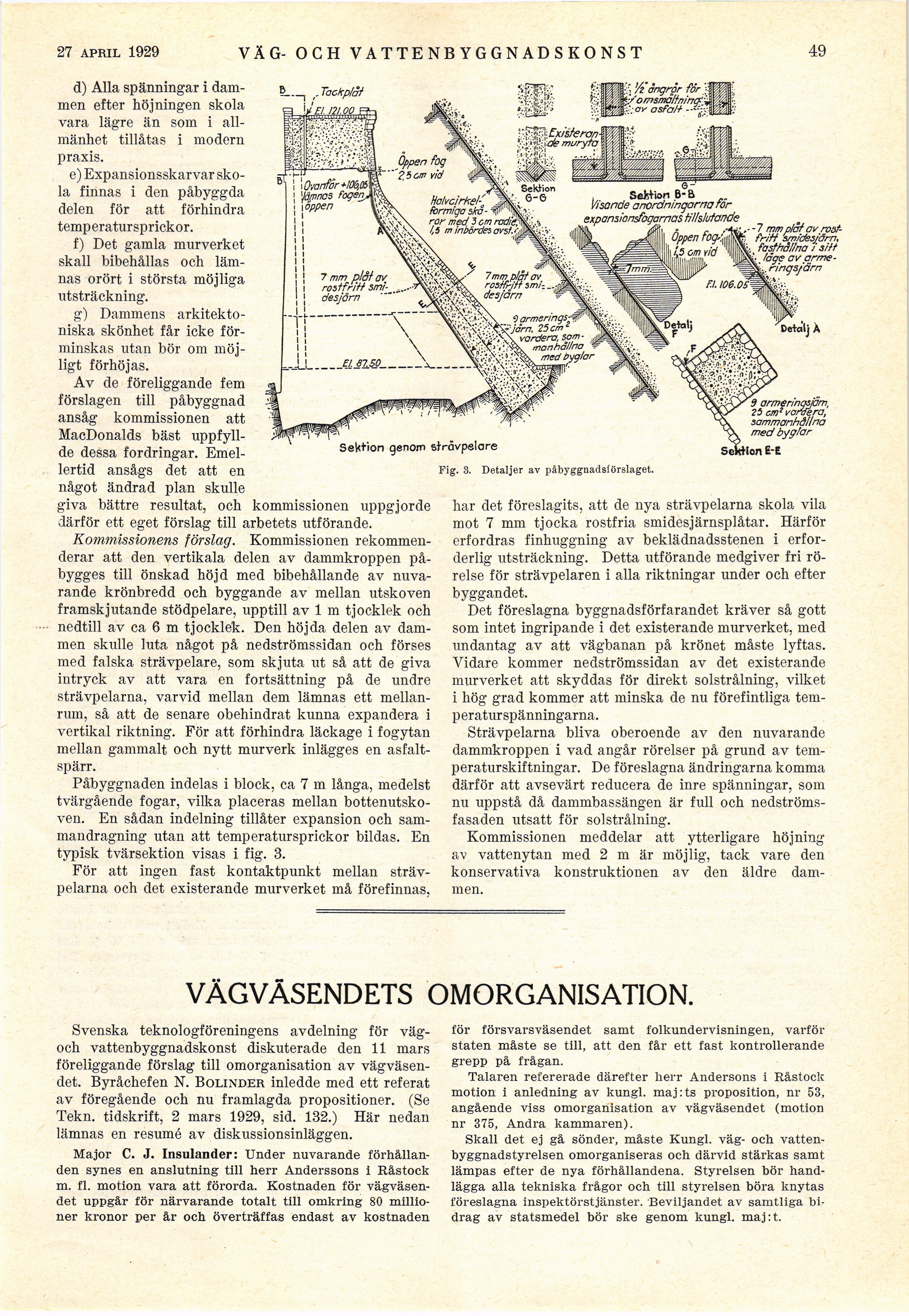

Fig. 3. Detaljer av påbyggnadslürslaget.
har det föreslagits, att de nya strävpelarna skola vila
mot 7 mm tjocka rostfria smidesjärnsplåtar. Härför
erfordras finhuggning av beklädnadsstenen i
erforderlig utsträckning. Detta utförande medgiver fri
rörelse för strävpelaren i alla riktningar under och efter
byggandet.
Det föreslagna byggnadsförfarandet kräver så gott
som intet ingripande i det existerande murverket, med
undantag av att vägbanan på krönet måste lyftas.
Vidare kommer nedströmssidan av det existerande
murverket att skyddas för direkt solstrålning, vilket
i hög grad kommer att minska de nu förefintliga
temperaturspänningarna.
Strävpelarna bliva oberoende av den nuvarande
dammkroppen i vad angår rörelser på grund av
temperaturskiftningar. De föreslagna ändringarna komma
därför att avsevärt reducera de inre spänningar, som
nu uppstå då dammbassängen är full och
nedströms-fasaden utsatt för solstrålning.
Kommissionen meddelar att ytterligare höjning
av vattenytan med 2 m är möjlig, tack vare den
konservativa konstruktionen av den äldre
dammen.
