80 TEKNISK

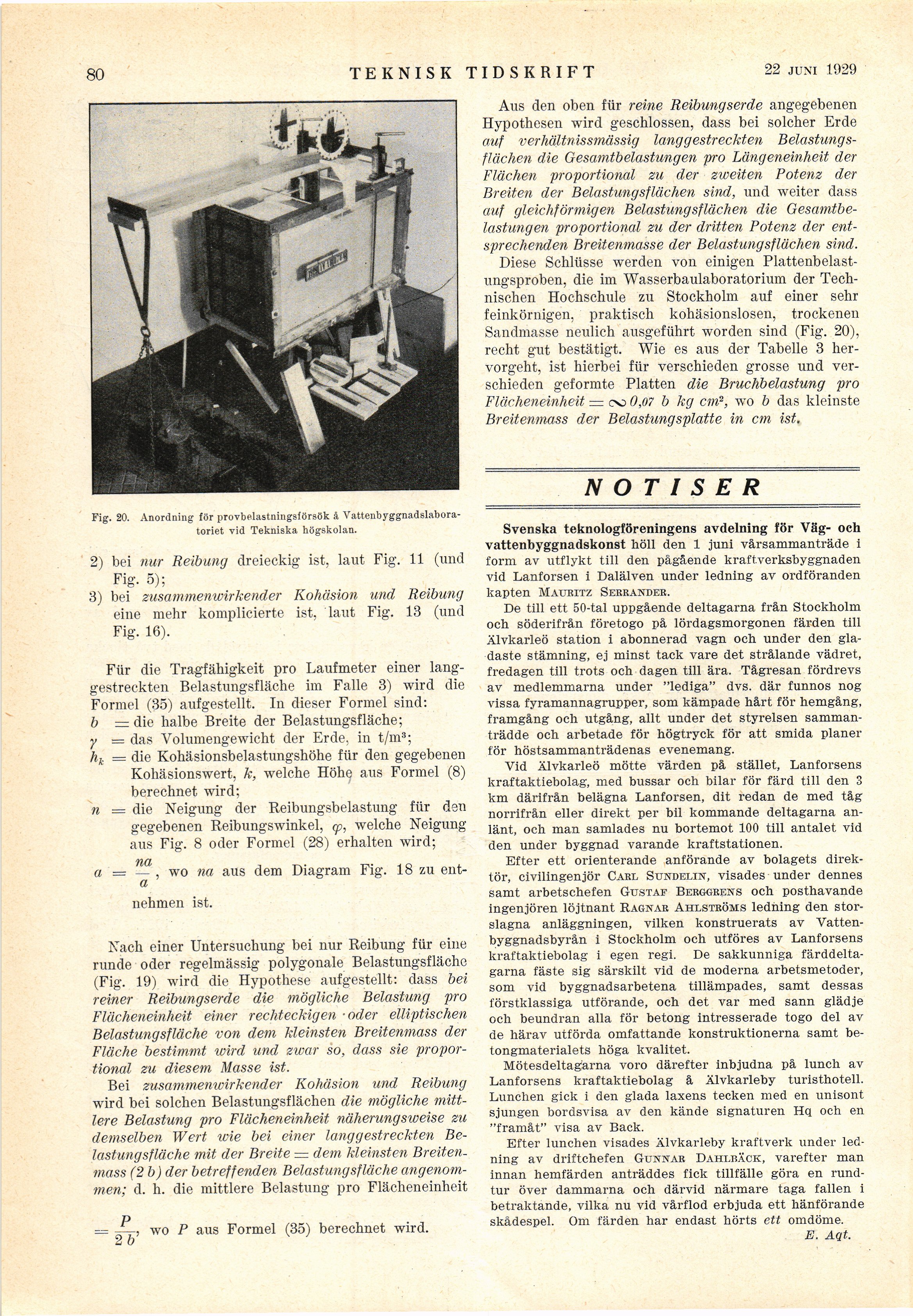

Fig. 20. Anordning för provbelastningsförsök å
Vattenbyggnadslaboratoriet vid Tekniska högskolan.
2) bei nur Reibung dreieckig ist, laut Fig. 11 (und
Fig. 5);
3) bei zusammenwirkender Kohäsion und Reibung
eine mehr komplicierte ist, laut Fig. 13 (und
Fig. 16).
Für die Tragfähigkeit pro Laufmeter einer
langgestreckten Belastungsfläche im Falle 3) wird die
Formel (35) aufgestellt. In dieser Formel sind:
b — die halbe Breite der Belastungsfläche;
y = das Volumengewicht der Erde, in t/m3;
hk — die Kohäsionsbelastungshöhe für den gegebenen
Kohäsionswert, k, welche Höhe aus Formel (8)
berechnet wird;
n — die Neigung der Reibungsbelastung für den
gegebenen Reibungswinkel, cp, welche Neigung
aus Fig. 8 oder Formel (28) erhalten wird;
na
a = — , wo na aus dem Diagram Fig. 18 zu
entnehmen ist.
Nach einer Untersuchung bei nur Reibung für eine
runde oder regelmässig polygonale Belastungsfläche
(Fig. 19) wird die Hypothese aufgestellt: dass bei
reiner Reibungserde die mögliche Belastung -pro
Flächeneinheit einer rechteckigen - oder elliptischen
Belastungsfläche von dem kleinsten Breitenmass der
Fläche bestimmt wird und zwar so, dass sie
proportional zu diesem Masse ist.
Bei zusammenwirkender Kohäsion und Reibung
wird bei solchen Belastungsflächen die mögliche
mittlere Belastung pro Flächeneinheit näherungsweise zu
demselben Wert wie bei einer langgestreckten
Belastung sfläche mit der Breite = dem kleinsten
Breitenmass (2 b) der betreffenden Belastung sfläche
angenommen; d. h. die mittlere Belastung pro Flächeneinheit
p
— —, wo P aus Formel (35) berechnet wird.
I D S K R I F T 22 juni 1929
Aus den oben für reine Reibungserde angegebenen
Hypothesen wird geschlossen, dass bei solcher Erde
auf verhaltnissmässig langgestreckten
Belastungsflächen die Gesamtbelastungen pro Längeneinheit der
Flächen proportional zu der zweiten Potenz der
Breiten der Belastungsflächen sind, und weiter dass
auf gleichförmigen Belastungsflächen die
Gesamtbelastungen proportional zu der dritten Potenz der
entsprechenden Breitenmasse der Belastungsflächen sind.
Diese Schlüsse werden von einigen
Plattenbelast-ungsproben, die im Wasserbaulaboratorium der
Technischen Hochschule zu Stockholm auf einer sehr
feinkörnigen, praktisch kohäsionslosen, trockenen
Sandmasse neulich ausgeführt worden sind (Fig. 20),
recht gut bestätigt. Wie es aus der Tabelle 3
hervorgeht, ist hierbei für verschieden grosse und
verschieden geformte Platten die Bruchbelastung pro
Flächeneinheit = co 0,07 b kg cm2, wo b das kleinste
Breitenmass der Belastungsplatte in cm ist.
NOTISER
Svenska teknologföreningens avdelning för Väg- och
vattenbyggnadskonst höll den 1 juni vårsammanträde i
form av utflykt till den pågående kraftverksbyggnaden
vid Lanforsen i Dalälven under ledning av ordföranden
kapten Mauritz Serrander.
De till ett 50-tal uppgående deltagarna från Stockholm
och söderifrån företogo på lördagsmorgonen färden till
Älvkarleö station i abonnerad vagn och under den
gladaste stämning, ej minst tack vare det strålande vädret,
fredagen till trots och dagen till ära. Tågresan fördrevs
av medlemmarna under "lediga" dvs. där funnos nog
vissa fyramannagrupper, som kämpade hårt för hemgång,
framgång och utgång, allt under det styrelsen
sammanträdde och arbetade för högtryck för att smida planer
för höstsammanträdenas evenemang.
Vid Älvkarleö mötte värden på stället, Lanforsens
kraftaktiebolag, med bussar och bilar för färd till den 3
km därifrån belägna Lanforsen, dit redan de med tåg
norrifrån eller direkt per bil kommande deltagarna
anlänt, och man samlades nu bortemot 100 till antalet vid
den under byggnad varande kraftstationen.
Efter ett orienterande anförande av bolagets
direktör, civilingenjör Carl Sundelin, visades under dennes
samt arbetschefen Gustaf Berggrens och posthavande
ingenjören löjtnant Ragnar Åhlströms ledning den
storslagna anläggningen, vilken konstruerats av
Vattenbyggnadsbyrån i Stockholm och utföres av Lanforsens
kraftaktiebolag i egen regi. De sakkunniga
färddeltagarna fäste sig särskilt vid de moderna arbetsmetoder,
som vid byggnadsarbetena tillämpades, samt dessas
förstklassiga utförande, och det var med sann glädje
och beundran alla för betong intresserade togo del av
de härav utförda omfattande konstruktionerna samt
betongmaterialets höga kvalitet.
Mötesdeltagarna voro därefter inbjudna på lunch av
Lanforsens kraftaktiebolag å Älvkarleby turisthotell.
Lunchen gick i den glada laxens tecken med en unisont
sjungen bordsvisa av den kände signaturen Hq och en
"framåt" visa av Back.
Efter lunchen visades Älvkarleby kraftverk under
ledning av driftchefen Gunnar Dahlbäck, varefter man
innan hemfärden anträddes fick tillfälle göra en
rundtur över dammarna och därvid närmare taga fallen i
betraktande, vilka nu vid vårflod erbjuda ett hänförande
skådespel. Om färden har endast hörts ett omdöme.
E. Aqt.
