108

TEKNISK TIDSKRIFT

28 sept. 1929

v«?1

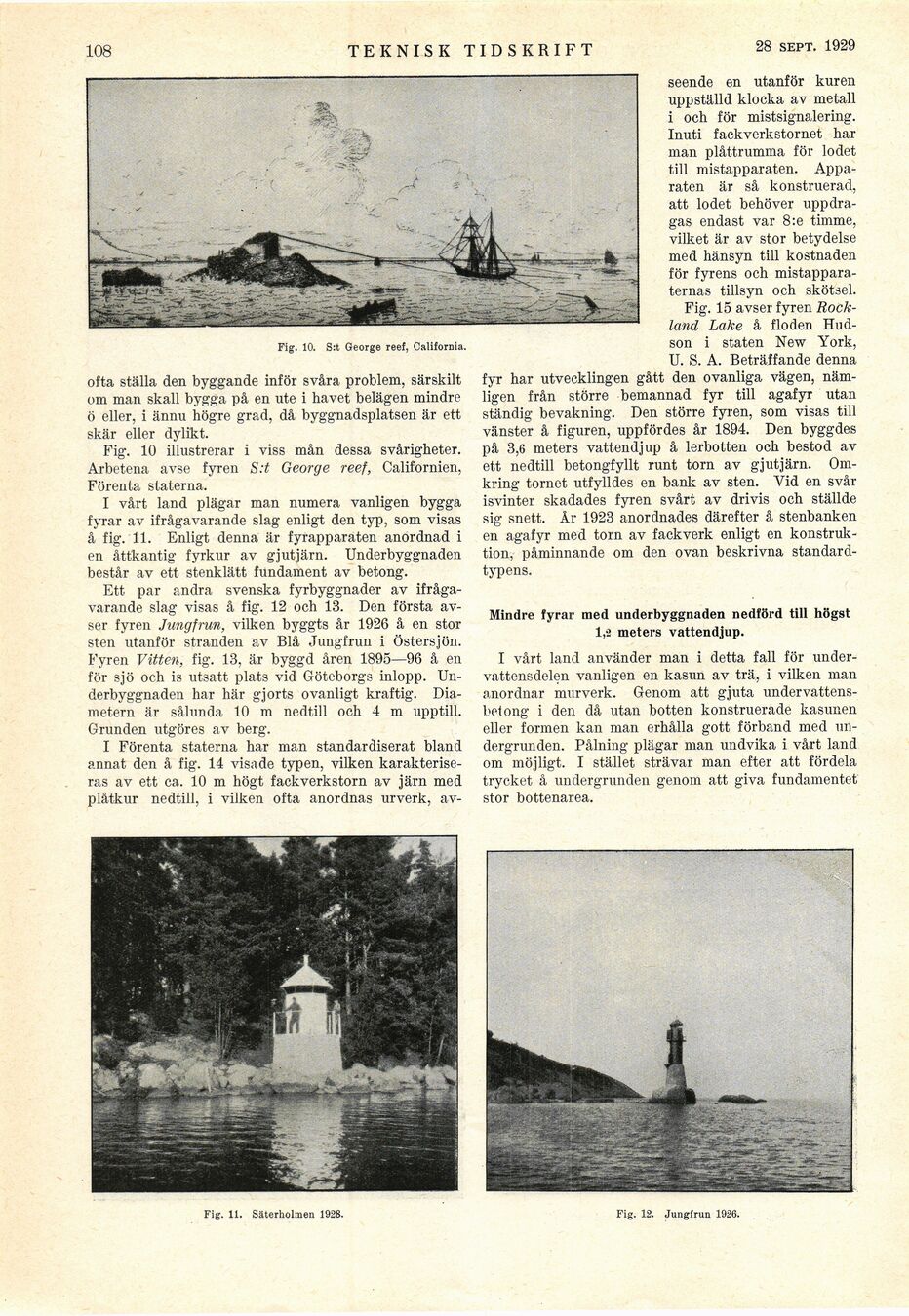

Fig. 10. S:t George reef, California.

ofta ställa den byggande inför svåra problem, särskilt
om man skall bygga på en ute i havet belägen mindre
ö eller, i ännu högre grad, då byggnadsplatsen är ett
skär eller dylikt.

Fig. 10 illustrerar i viss mån dessa svårigheter.
Arbetena avse fyren S:t George reef, Californien,
Förenta staterna.

I vårt land plägar man numera vanligen bygga
fyrar av ifrågavarande slag enligt den typ, som visas
å fig. 11. Enligt denna är fyrapparaten anordnad i
en åttkantig fyrkur av gjutjärn. Underbyggnaden
består av ett stenklätt fundament av betong.

Ett par andra svenska fyrbyggnader av
ifrågavarande slag visas å fig. 12 och 13. Den första
avser fyren Jungfrun, vilken byggts år 1926 å en stor
sten utanför stranden av Blå Jungfrun i Östersjön.
Fyren Vitten, fig. 13, är byggd åren 1895—96 å en
för sjö och is utsatt plats vid Göteborgs inlopp.
Underbyggnaden har här gjorts ovanligt kraftig.
Diametern är sålunda 10 m nedtill och 4 m upptill.
Grunden utgöres av berg.

I Förenta staterna har man standardiserat bland
annat den å fig. 14 visade typen, vilken
karakteriseras av ett ca. 10 m högt fackverkstorn av järn med
plåtkur nedtill, i vilken ofta anordnas urverk, av-

seende en utanför kuren
uppställd klocka av metall
i och för mistsignalering.
Inuti fackverkstornet har
man plåttrumma för lodet
till mistapparaten.
Apparaten är så konstruerad,
att lodet behöver
uppdragas endast var 8:e timme,
vilket är av stor betydelse
med hänsyn till kostnaden
för fyrens och
mistappara-ternas tillsyn och skötsel.

Fig. 15 avser fyren
Rock-land Lake å floden
Hudson i staten New York,
U. S. A. Beträffande denna
fyr har utvecklingen gått den ovanliga vägen,
nämligen från större bemannad fyr till agafyr utan
ständig bevakning. Den större fyren, som visas till
vänster å figuren, uppfördes år 1894. Den byggdes
på 3,6 meters vattendjup å lerbotten och bestod av
ett nedtill betongfyllt runt torn av gjutjärn.
Omkring tornet utfylldes en bank av sten. Vid en svår
isvinter skadades fyren svårt av drivis och ställde
sig snett. År 1923 anordnades därefter å stenbänken
en agafyr med torn av fackverk enligt en
konstruktion, påminnande om den ovan beskrivna
standardtypens.

Mindre fyrar med underbyggnaden nedförd till högst
1,2 meters vattendjup.

I vårt land använder man i detta fall för
under-vattensdelen vanligen en kasun av trä, i vilken man
anordnar murverk. Genom att gjuta
undervattens-betong i den då utan botten konstruerade kasunen
eller formen kan man erhålla gott förband med
undergrunden. Pålning plägar man undvika i vårt land
om möjligt. I stället strävar man efter att fördela
trycket å undergrunden genom att giva fundamentet
stor bottenarea.

Fig. 11. Säterholmen 1928.

Fig. 12. Jungfrun 1926.
