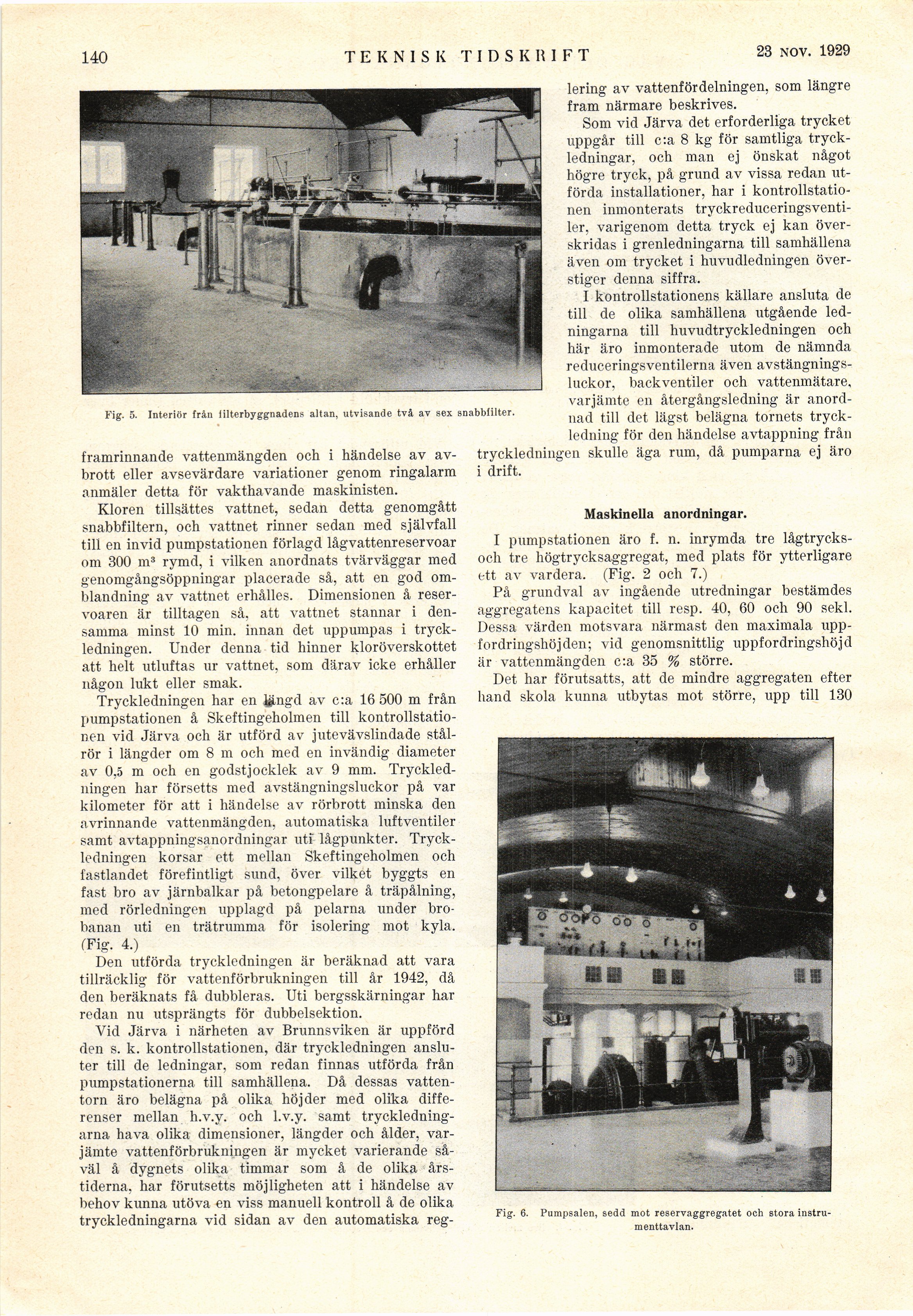

140

TEKNISK TIDSKRIFT

28 sept. 1929

Fig. 5. Interiör från iilterbyggnadens altan, utvisande två av sex snabbfilter

framrinnande vattenmängden och i händelse av
avbrott eller avsevärdare variationer genom ringalarm
anmäler detta för vakthavande maskinisten.

Kloren tillsättes vattnet, sedan detta genomgått
snabbfiltern, och vattnet rinner sedan med självfall
till en invid pumpstationen förlagd lågvattenreservoar
om 300 m3 rymd, i vilken anordnats tvärväggar med
genomgångsöppningar placerade så, att en god
om-blandning av vattnet erhålles. Dimensionen å
reservoaren är tilltagen så, att vattnet stannar i
densamma minst 10 min. innan det uppumpas i
tryckledningen. Under denna tid hinner kloröverskottet
att helt utluftas ur vattnet, som därav icke erhåller
någon lukt eller smak.

Tryckledningen har en üingd av c:a 16 500 m från
pumpstationen å Skeftingeholmen till
kontrollstationen vid Järva och är utförd av jutevävslindade
stålrör i längder om 8 m och med en invändig diameter
av 0,5 m och en godstjocklek av 9 mm.
Tryckledningen har försetts med avstängningsluckor på var
kilometer för att i händelse av rörbrott minska den
avrinnande vattenmängden, automatiska luftventiler
samt avtappningsanordningar uti lågpunkter.
Tryckledningen korsar ett mellan Skeftingeholmen och
fastlandet förefintligt sund, över vilket byggts en
fast bro av järnbalkar på betongpelare å träpålning,
med rörledningen upplagd på pelarna under
brobanan uti en trätrumma för isolering mot kyla.
(Fig. 4.)

Den utförda tryckledningen är beräknad att vara
tillräcklig för vattenförbrukningen till år 1942, då
den beräknats få dubbleras. Uti bergsskärningar har
redan nu utsprängts för dubbelsektion.

Vid Järva i närheten av Brunnsviken är uppförd
den s. k. kontrollstationen, där tryckledningen
ansluter till de ledningar, som redan finnas utförda från
pumpstationerna till samhällena. Då dessas
vattentorn äro belägna på olika höjder med olika
differenser mellan h.v.y. och l.v.y. samt
tryckledningarna hava olika dimensioner, längder och ålder,
varjämte vattenförbrukningen är mycket varierande
såväl å dygnets olika timmar som å de olika
årstiderna, har förutsetts möjligheten att i händelse av
behov kunna utöva en viss manuell kontroll å de olika
tryckledningarna vid sidan av den automatiska reg-

lering av vattenfördelningen, som längre
fram närmare beskrives.

Som vid Järva det erforderliga trycket
uppgår till c:a 8 kg för samtliga
tryckledningar, och man ej önskat något
högre tryck, på grund av vissa redan
utförda installationer, har i
kontrollstationen inmonterats
tryckreduceringsventi-ler, varigenom detta tryck ej kan
överskridas i grenledningarna till samhällena
även om trycket i huvudledningen
överstiger denna siffra.

I kontrollstationens källare ansluta de
till de olika samhällena utgående
ledningarna till huvudtryckledningen och
här äro inmonterade utom de nämnda
reduceringsventilerna även
avstängningsluckor, backventiler och vattenmätare,
varjämte en återgångsledning är
anordnad till det lägst belägna tornets
tryckledning för den händelse avtappning från
tryckledningen skulle äga rum, då pumparna ej äro
i drift.

Maskinella anordningar.

I pumpstationen äro f. n. inrymda tre
lågtrycks-ocli tre högtrycksaggregat, med plats för ytterligare
ett av vardera. (Fig. 2 och 7.)

På grundval av ingående utredningar bestämdes
aggregatens kapacitet till resp. 40, 60 och 90 sekl.
Dessa värden motsvara närmast den maximala
uppfordringshöjden; vid genomsnittlig uppfordringshöjd
är vattenmängden c:a 35 % större.

Det har förutsatts, att de mindre aggregaten efter
hand skola kunna utbytas mot större, upp till 130

Fig. 6. Pumpsalen, sedd mot reservaggregatet och stora
instrumenttavlan.
