142
TEKNISK TIDSKRIFT
15 febr. 1930

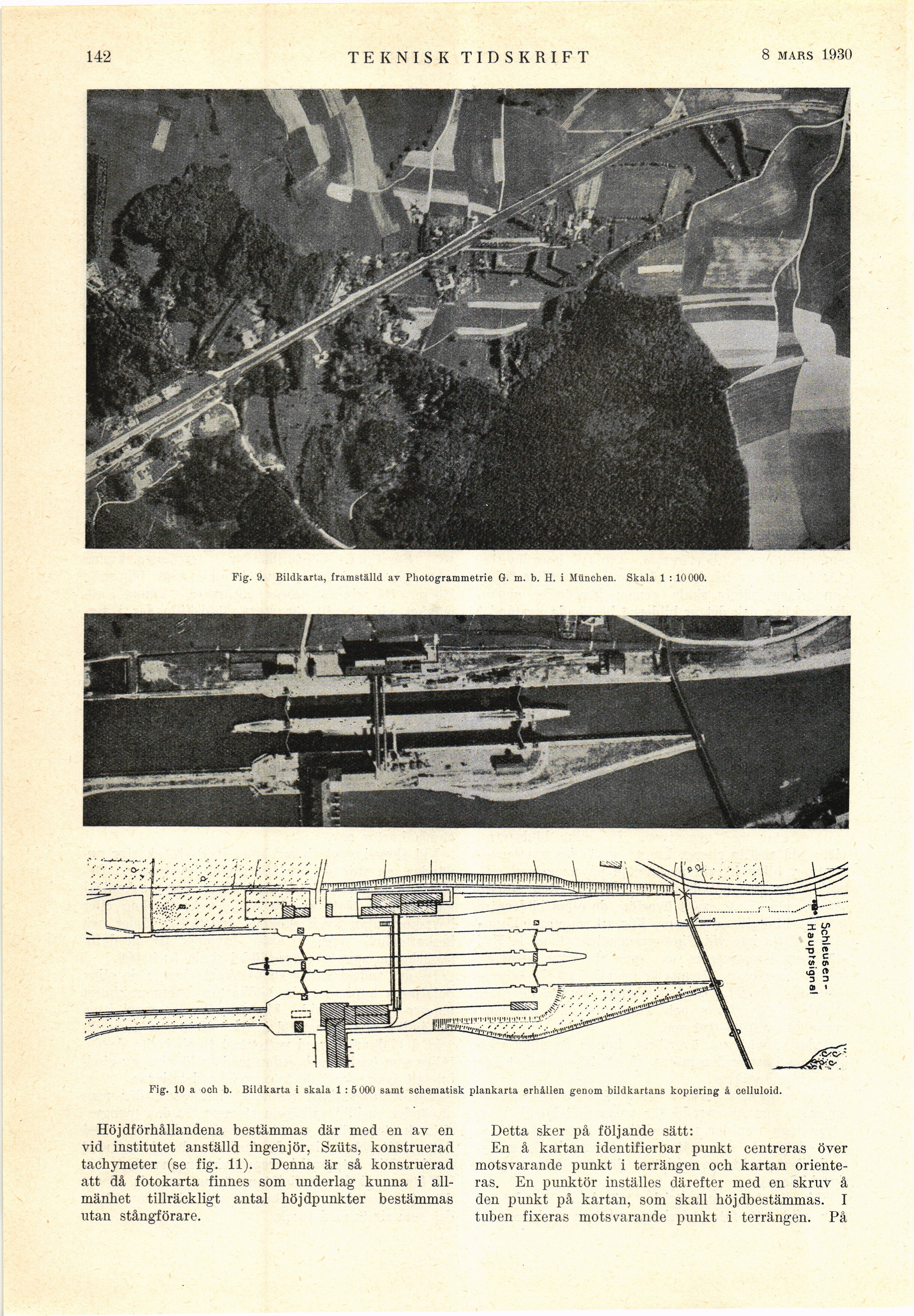

Fig. 9. Bildkarta, framställd ay Photogrammetrie G. m. b. H. i München. Skala 1 : 10000.
«aasäigSø|
Fig. 10 a och b. Bildkarta i skala 1 : 5 000 samt schematisk plankarta erhållen genom bildkartans kopiering å celluloid.
Höjdförhållandena bestämmas där med en av en
vid institutet anställd ingenjör, Szüts, konstruerad
tachometer (se fig. 11). Denna är så konstruerad
att då fotokarta finnes som underlag kunna i
allmänhet tillräckligt antal höjdpunkter bestämmas
utan stångförare.
Detta sker på följande sätt:
En å kartan identifierbar punkt centreras över
motsvarande punkt i terrängen och kartan
orienteras. En punktör inställes därefter med en skruv å
den punkt på kartan, som skall höjdbestämmas. I
tuben fixeras motsvarande punkt i terrängen. På
