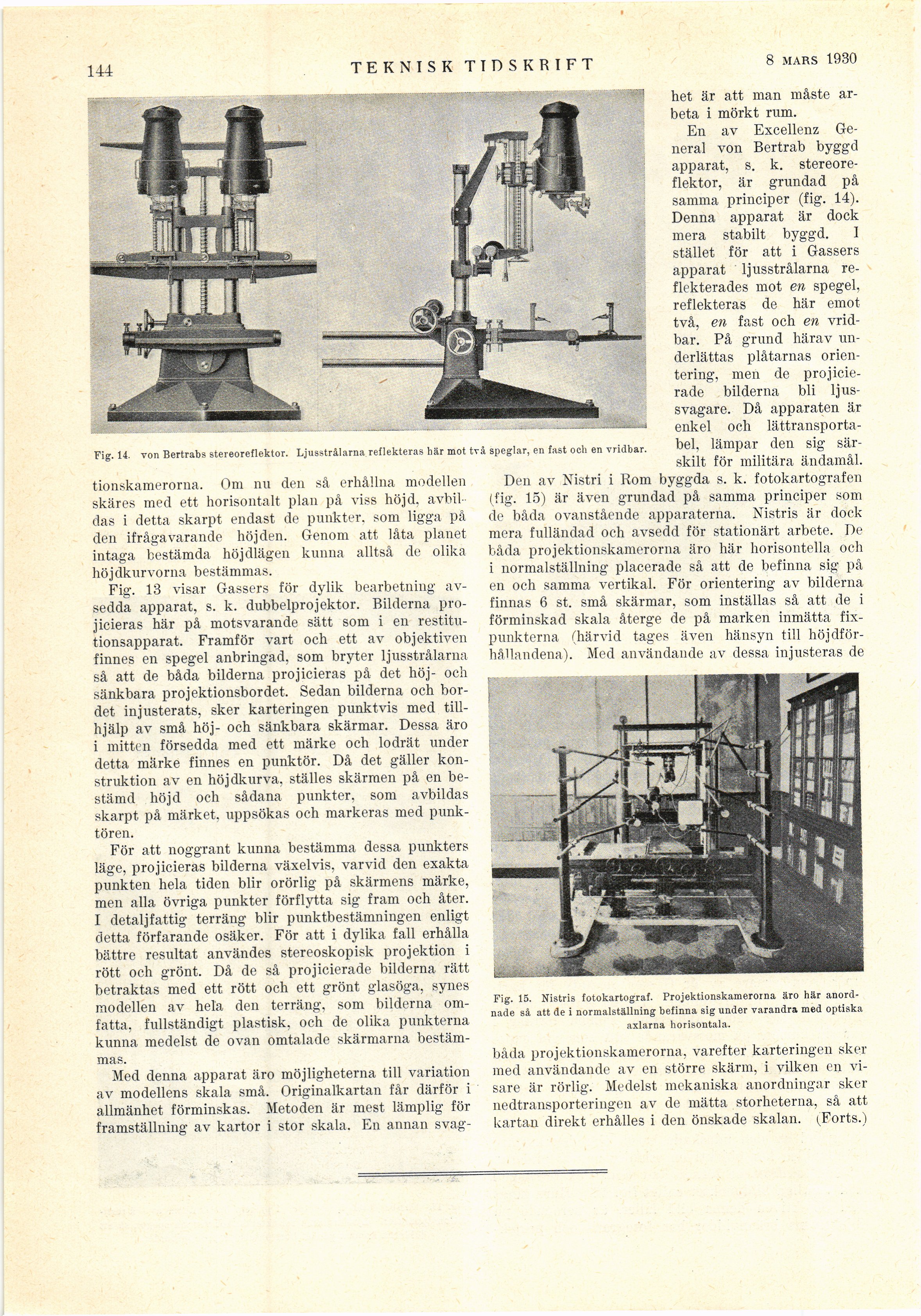

144
TEKNISK TIDSKRIFT
15 febr. 1930
Fig. 14. von Bertrabs stereoreflektor. Ljusstrålarna reflekteras bär mot två speglar, en fast och en vridbar.
tionskamerorna. Om nu den så erhållna modellen
skäres med ett horisontalt plan på viss höjd.
avbildas i detta skarpt endast de punkter, som ligga på
den ifrågavarande höjden. Genom att låta planet
intaga bestämda höjdlägen kunna alltså de olika
höjdkurvorna bestämmas.
Fig. 13 visar Gassers för dylik bearbetning
avsedda apparat, s. k. dubbelprojektor. Bilderna
pro-jicieras här på motsvarande sätt som i en
restitu-tionsapparat. Framför vart och ett av objektiven
finnes en spegel anbringad, som bryter ljusstrålarna
så att de båda bilderna projicieras på det höj- och
sänkbara projektionsbordet. Sedan bilderna och
bordet injusterats, sker karteringen punktvis med
tillhjälp av små höj- och sänkbara skärmar. Dessa äro
i mitten försedda med ett märke och lodrät under
detta märke finnes en punktör. Då det gäller
konstruktion av en höjdkurva, ställes skärmen på en
bestämd höjd och sådana punkter, som avbildas
skarpt, på märket, uppsökas och markeras med
punktören.
För att noggrant kunna bestämma dessa punkters
läge, projicieras bilderna växelvis, varvid den exakta
punkten hela tiden blir orörlig på skärmens märke,
men alla övriga punkter förflytta sig fram och åter.
I detaljfattig terräng blir punktbestämningen enligt
detta förfarande osäker. För att i dylika fall erhålla
bättre resultat användes stereoskopisk projektion i
rött och grönt. Då de så projicierade bilderna rätt
betraktas med ett rött och ett grönt glasöga, synes
modellen av hela den terräng, som bilderna
omfatta, fullständigt plastisk, och de olika punkterna
kunna medelst de ovan omtalade skärmarna
bestämmas.
Med denna apparat äro möjligheterna till variation
av modellens skala små. Originalkartan får därför i
allmänhet förminskas. Metoden är mest lämplig för
framställning av kartor i stor skala. En annan svag-
het är att man måste
arbeta i mörkt rum.
En av Excellenz
General von Bertrab byggd
apparat, s. k.
stereoreflektor, är grundad på
samma principer (fig. 14).
Denna apparat är dock
mera stabilt byggd. I
stället för att i Gassers
apparat ljusstrålarna
reflekterades mot en spegel,
reflekteras de här emot
två, en fast och en
vridbar. På grund härav
underlättas plåtarnas
orientering, men de
projicierade bilderna bli
ljus-svagare. Då apparaten är
enkel och
lättransportabel, lämpar den sig
särskilt för militära ändamål.
Den av Nistri i Rom byggda s. k. fotokartografen
(fig. 15) är även grundad på samma principer som
de båda ovanstående apparaterna. Nistris är dock
mera fulländad och avsedd för stationärt arbete. De
båda projektionskamerorna äro här horisontella och
i normalställning placerade så att de befinna sig på
en och samma vertikal. För orientering av bilderna
finnas 6 st. små skärmar, som inställas så att de i
förminskad skala återge de på marken inmätta
fix-punkterna (härvid tages även hänsyn till
höjdförhållandena). Med användande av dessa injusteras de
Fig. 15. Nistris fotokartograf. Projektionskaineroina äro här
anordnade så att de i normalst&llning befinna sig under varandra med optiska
axlarna horisontala.
båda projektionskamerorna, varefter karteringen sker
med användande av en större skärm, i vilken en
visare är rörlig. Medelst mekaniska anordningar sker
nedtransporteringen av de mätta storheterna, så att
kartan direkt erhålles i den önskade skalan. tEorts.)
