150
T E K N I S K T I f) S K R I F T
15 mars 1930

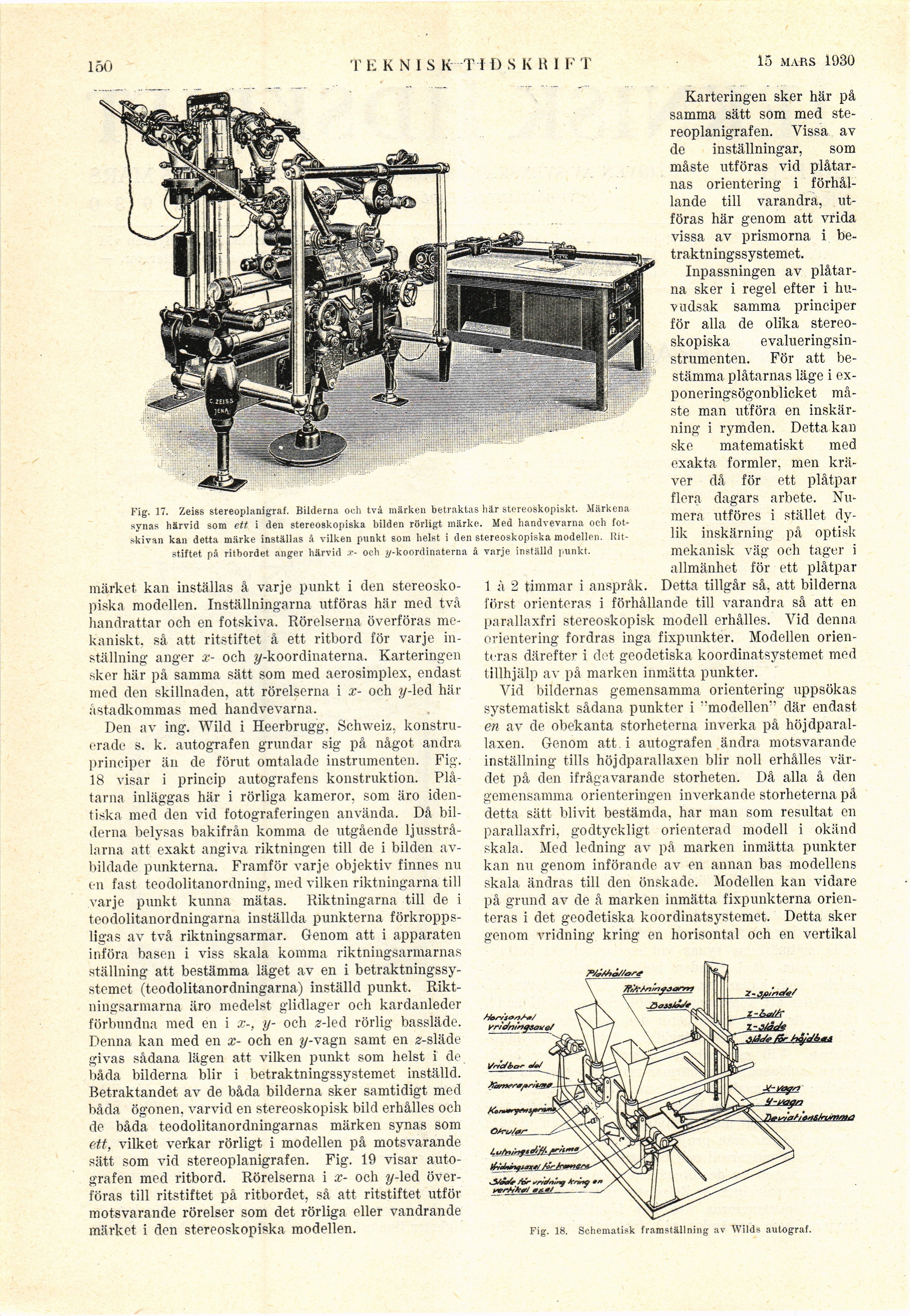

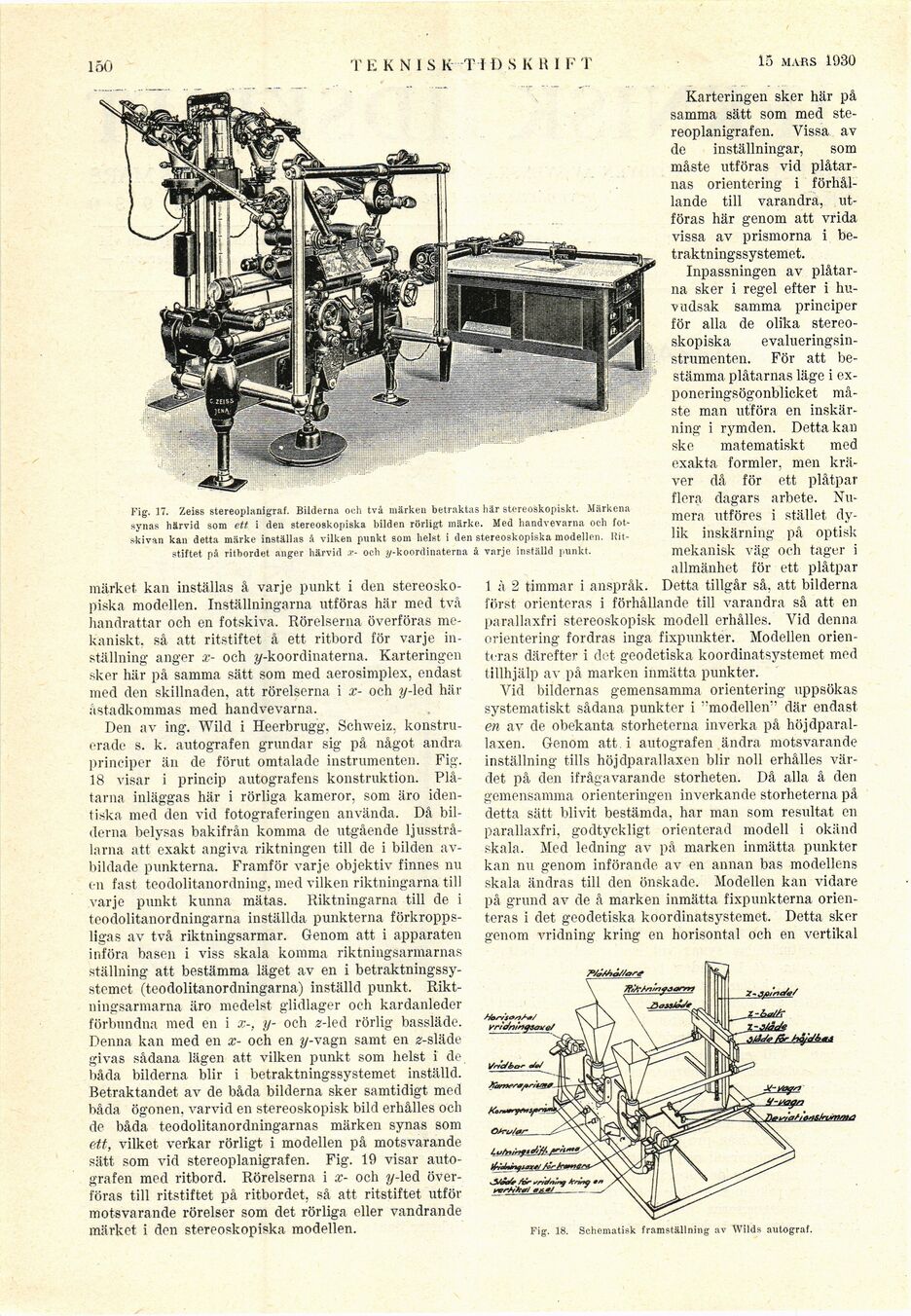

Fig. 17. Zeiss stereoplanigraf. Bilderna och tvà märken betraktas här stereoskopiskt. Märkena
synas härvid som ett i den stereoskopiska bilden rörligt märke. Med handvevarna och
fotskivan kan detta märke inställas .1 vilken punkt som helst i den stereoskopiska modellen,
liit-stiftet pà ritbordet anger härvid x- oc.h ^-koordinaterna å varje inställd punkt.
märket kan inställas å varje punkt i den
stereoskopiska modellen. Inställningarna utföras här med två
handrattar och en fotskiva. Rörelserna överföras
mekaniskt. så att ritstiftet å ett ritbord för varje
inställning anger x- och «/-koordinaterna. Karteringen
sker här på samma sätt som med aerosimplex, endast
med den skillnaden, att rörelserna i x- och y-\cA här
åstadkommas med handvevarna.
Den av ing. Wild i Heerbrugg, Schweiz,
konstruerade s. k. autografen grundar sig på något andra
principer än de förut omtalade instrumenten. Fig.
18 visar i princip autografens konstruktion.
Plåtarna inläggas här i rörliga kameror, som äro
identiska med den vid fotograferingen använda. Då
bilderna belysas bakifrån komma de utgående
ljusstrålarna att exakt angiva riktningen till de i bilden
avbildade punkterna. Framför varje objektiv finnes nu
en fast teodolitanordning, med vilken riktningarna till
varje punkt kunna mätas. Riktningarna till de i
tcodolitanordningarna inställda punkterna
förkroppsligas av två riktningsarmar. Genom att i apparaten
införa basen i viss skala komma riktningsarmarnas
ställning att bestämma läget av en i
betraktningssy-stemet (teodolitanordningarna) inställd punkt.
Riktningsarmarna äro medelst glidlager och kardanleder
förbundna med en i x-, y- och 2-led rörlig bassläde.
Denna kan med en x- och en «/-vagn samt en 2-släde
givas sådana lägen att vilken punkt som helst i de
båda bilderna blir i betraktningssystemet inställd.
Betraktandet av de båda bilderna sker samtidigt med
båda ögonen, varvid en stereoskopisk bild erhålles och
de båda teodolitanordningarnas märken synas som
ett, vilket verkar rörligt i modellen på motsvarande
sätt som vid stereoplanigrafen. Fig. 19 visar
autografen med ritbord. Rörelserna i x- och ?/-led
överföras till ritstiftet på ritbordet, så att ritstiftet utför
motsvarande rörelser som det rörliga eller vandrande
märket i den stereoskopiska modellen.
Karteringen sker här på
samma sätt som med
stereoplanigrafen. Vissa av
de inställningar, som
måste utföras vid
plåtarnas orientering i
förhållande till varandra,
utföras här genom att vrida
vissa av prismorna i
betraktningssystemet.
Inpassningen av
plåtarna sker i regel efter i
huvudsak samma principer
för alla de olika
stereoskopiska evalueringsin-strumenten. För att
bestämma plåtarnas läge i
exponeringsögonblicket måste man utföra en
inskärning i rymden. Detta kan
ske matematiskt med
exakta formler, men
kräver då för ett plåtpar
flera dagars arbete.
Numera utföres i stället
dylik inskärning på optisk
mekanisk väg och tager i
allmänhet för ett plåtpar
1 à 2 timmar i anspråk. Detta tillgår så, att bilderna
först orienteras i förhållande till varandra så att en
parallaxfri stereoskopisk modell erhålles. Vid denna
orientering fordras inga fixpunkter. Modellen
orienteras därefter i det geodetiska koordinatsystemet med
tillhjälp av på marken inmätta punkter.
Vid bildernas gemensamma orientering uppsökas
systematiskt sådana punkter i "modellen" där endast
en av de obekanta storheterna inverka på
höjdparal-laxen. Genom att . i autografen ändra motsvarande
inställning tills höjdparallaxen blir noll erhålles
värdet på den ifrågavarande storheten. Då alla å den
gemensamma orienteringen inverkande storheterna på
detta sätt blivit bestämda, har man som resultat en
parallaxfri, godtyckligt orienterad modell i okänd
skala. Med ledning av på marken inmätta punkter
kan nu genom införande av en annan bas modellens
skala ändras till den önskade. Modellen kan vidare
på grund av de å marken inmätta fixpunkterna
orienteras i det geodetiska koordinatsystemet. Detta sker
genom vridning kring en horisontal och en vertikal
■wafiMS/rumma
Fig. 18. Schematisk framställning av Wilds autograf.
