22-4
TEKNISK TIDSKRIFT
12 april 1930
’ U, j X../V1" ~
c.*

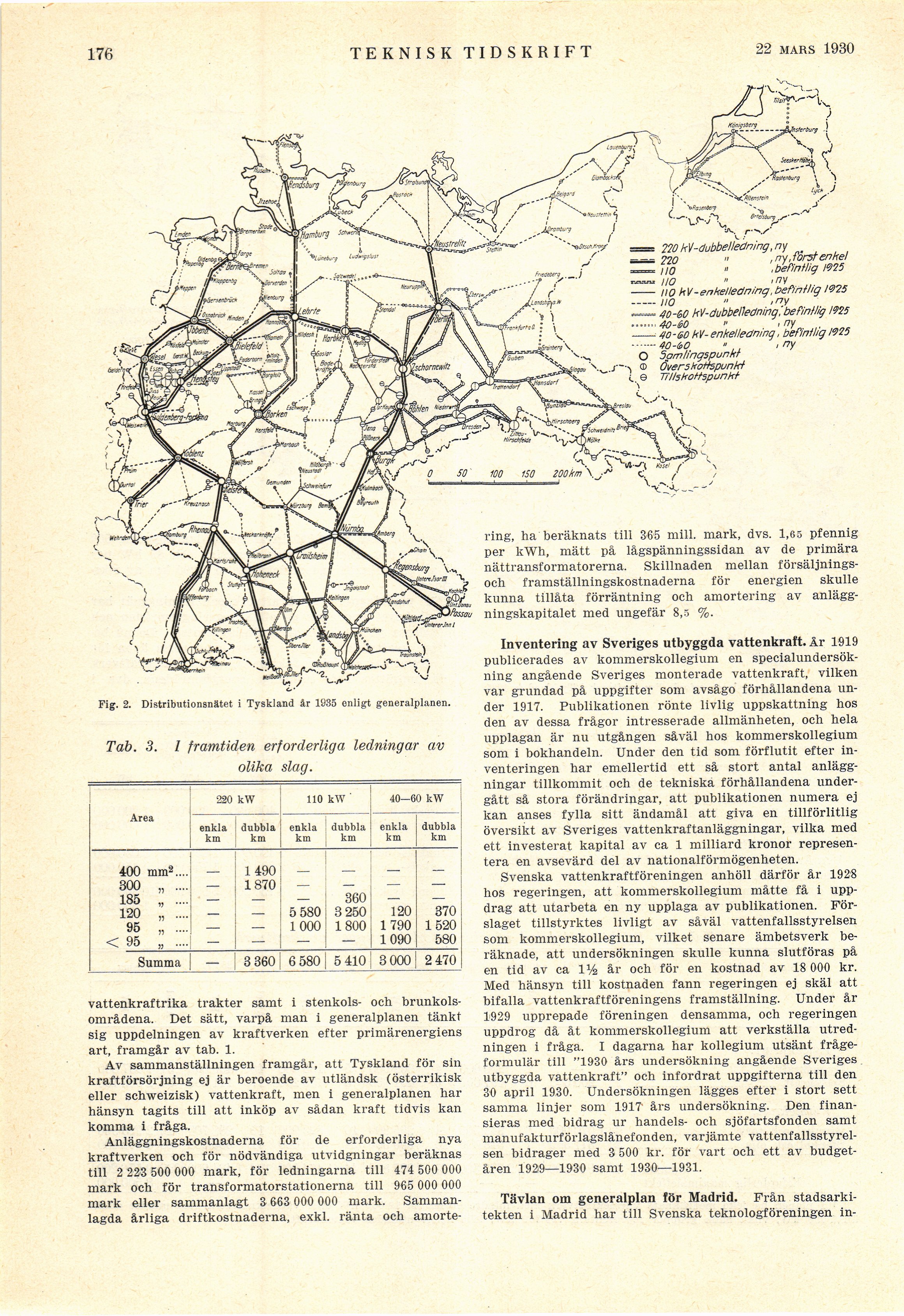

Fig. 2. Distributionsnätet i Tyskland år 1935 enligt generalplanen.
Tab. 3. I framtiden erforderliga ledningar av
olika slag.
Area 220 kW 110 kW ’ 40—60 kW
enkla km dubbla km enkla km dubbla km enkla km dubbla km
400 mm2.... 300 „ .... 185 „ .... 120 „ .... 95 „ .... < 95 „ .... — 1490 1870 5 580 1000 360 3 250 1800 120 1790 1090 370 1520 580
Summa — 3 360 6 580 5 410 3 000 2 470
vattenkraftrika trakter samt i stenkols- och
brunkolsområdena. Det sätt, varpå man i generalplanen tänkt
sig uppdelningen av kraftverken efter primärenergiens
art, framgår av tab. 1.
Av sammanställningen framgår, att Tyskland för sin
kraftförsörjning ej är beroende av utländsk (österrikisk
eller schweizisk) vattenkraft, men i generalplanen har
hänsyn tagits till att inköp av sådan kraft tidvis kan
komma i fråga.
Anläggningskostnaderna för de erforderliga nya
kraftverken och för nödvändiga utvidgningar beräknas
till 2 223 500 000 mark, för ledningarna till 474 500 000
mark och för transformatorstationerna till 965 000 000
mark eller sammanlagt 3 663 000 000 mark.
Sammanlagda årliga driftkostnaderna, exkl. ränta och amorte-
jmSV–-
5 >
i
) ^ \ v
"TS \ > rJ
––\ Seuhrm^L
f- cmUnt f ,-fcjiw, ■ s
■’itm-J f""’ V. "–Ik /
/-lf !\ I \ ^AHensnm tS
CJI f i ’-I } J
’»-•"""’i —•
Jå*"*7 ) ’ Miv.
v/ / V...
^Mar^’ - 720 kV-dubbelledning ,ny
/ –- 220 " , ny, först enkel
j = no » ,befintlig 1975
HO » ,nv ,
C - no k\l-enkeliedning,befintlig 1975
•ajf" ––-no " ,ny
i \ —■ 40-&O M-dubbeDedning’.befintlig 1925
Wr/trt»: i .......40-M " . »w
-—4o-&o kV-enkelledning, befintlig 1925
\ .......W-äC » / ny
%,ba> O Samlingspunkt
j—-i ® Övers koftspunkt
«V— v Se
’l.-WJN./«»^ V N
I^JJ|»! T, V’.
......
■ \ \ tXT, \
100 150 ZOOkmc J ,
ring, ha beräknats till 365 mill. mark, dvs. 1,65 pfennig
per kWh, mätt på lågspänningssidan av de primära
nättransformatorerna. Skillnaden mellan
försäljnings-och framställningskostnaderna för energien skulle
kunna tillåta förräntning och amortering av
anläggningskapitalet med ungefär 8,5 %.
Inventering av Sveriges utbyggda vattenkraft. År 1919
publicerades av kommerskollegium en
specialundersökning angående Sveriges monterade vattenkraft, vilken
var grundad på uppgifter som avsågo förhållandena
under 1917. Publikationen rönte livlig uppskattning hos
den av dessa frågor intresserade allmänheten, och hela
upplagan är nu utgången såväl hos kommerskollegium
som i bokhandeln. Under den tid som förflutit efter
inventeringen har emellertid ett så stort antal
anläggningar tillkommit och de tekniska förhållandena
undergått så stora förändringar, att publikationen numera ej
kan anses fylla sitt ändamål att giva en tillförlitlig
översikt av Sveriges vattenkraftanläggningar, vilka med
ett investerat kapital av ca 1 milliard kronor
representera en avsevärd del av nationalförmögenheten.
Svenska vattenkraftföreningen anhöll därför år 1928
hos regeringen, att kommerskollegium måtte få i
uppdrag att utarbeta en ny upplaga av publikationen.
Förslaget tillstyrktes livligt av såväl vattenfallsstyrelsen
som kommerskollegium, vilket senare ämbetsverk
beräknade, att undersökningen skulle kunna slutföras på
en tid av ca 1V2 år och för en kostnad av 18 000 kr.
Med hänsyn till kostnaden fann regeringen ej skäl att
bifalla vattenkraftföreningens framställning. Under år
1929 upprepade föreningen densamma, och regeringen
uppdrog då åt kommerskollegium att verkställa
utredningen i fråga. I dagarna har kollegium utsänt
frågeformulär till "1930 års undersökning angående Sveriges
utbyggda vattenkraft" och infordrat uppgifterna till den
30 april 1930. Undersökningen lägges efter i stort sett
samma linjer som 1917’ års undersökning. Den
finansieras med bidrag ur handels- och sjöfartsfonden samt
manufakturförlagslänefonden, varjämte
vattenfallsstyrelsen bidrager med 3 500 kr. för vart och ett av
budgetåren 1929—1930 samt 1930—1931.
Tävlan om generalplan för Madrid. Från
stadsarkitekten i Madrid har till Svenska teknologföreningen in-
