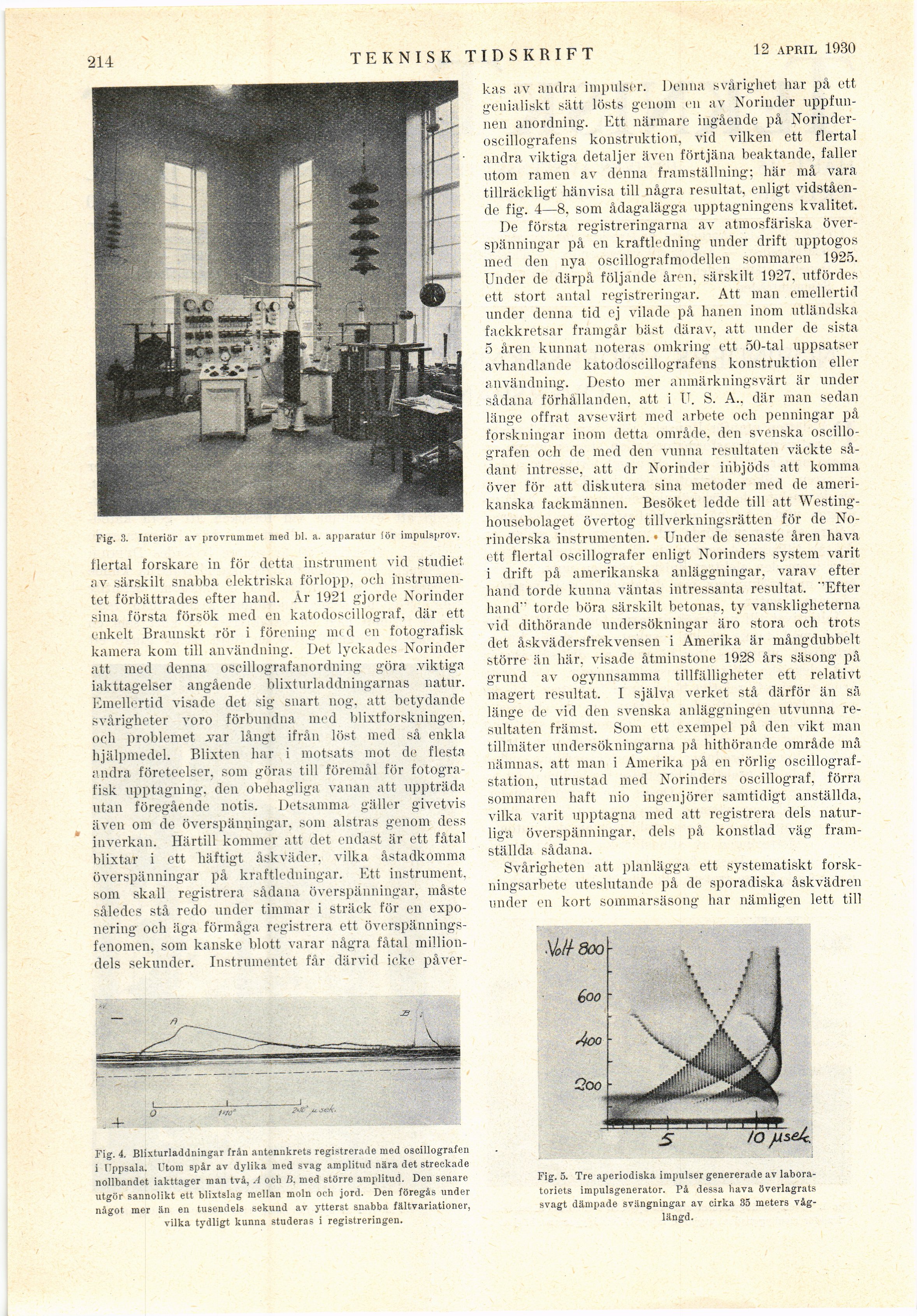

22-4
TEKNISK TIDSKRIFT
12 april 1930
kas av andra impulser. Denna svårighet har på ett
genialiskt sätt lösts genom en av Norinder
uppfunnen anordning. Ett närmare ingående på
Norinder-oscillografens konstruktion, vid vilken ett flertal
andra viktiga detaljer även förtjäna beaktande, faller
utom ramen av denna framställning; här må vara
tillräckligt’ hänvisa till några resultat, enligt
vidstående fig. 4—8, som ådagalägga upptagningens kvalitet.
De första registreringarna av atmosfäriska
överspänningar på en kraftledning under drift upptogos
med den nya oscillografmodellen sommaren 1925.
Under de därpå följande åren. särskilt 1927. utfördes
ett stort antal registreringar. Att man emellertid
under denna tid ej vilade på hanen inom utländska
fackkretsar framgår bäst därav, att under de sista
5 åren kunnat noteras omkring ett 50-tal uppsatser
avhandlande katodoscillografens konstruktion eller
användning. Desto mer anmärkningsvärt är under
sådana förhållanden, att i U. S. A., där man sedan
länge offrat avsevärt med arbete och penningar på
forskningar inom detta område, den svenska
oscillografen och de med den vunna resultaten väckte
sådant intresse, att dr Norinder inbjöds att komma
över för att diskutera sina metoder med de
amerikanska fackmännen. Besöket ledde till att
Westing-housebolaget övertog tillverkningsrätten för de
No-rinderska instrumenten. • Under de senaste åren hava
ett flertal oscillografer enligt Norinders system varit
i drift på amerikanska anläggningar, varav efter
hand torde kunna väntas intressanta resultat. "Efter
hand" torde böra särskilt betonas, ty vanskligheterna
vid dithörande undersökningar äro stora och trots
det åskvädersfrekvensen i Amerika är mångdubbelt
större än här. visade åtminstone 19.28 års säsong på
grund av ogynnsamma tillfälligheter ett relativt
magert resultat. I själva verket stå därför än så
länge de vid den svenska anläggningen utvunna
resultaten främst. Som ett exempel på den vikt man
tillmäter undersökningarna på hithörande område må
nämnas, att man i Amerika på en rörlig
oscillograf-station, utrustad med Norinders oscillograf, förra
sommaren haft nio ingenjörer samtidigt anställda,
vilka varit upptagna med att registrera dels
naturliga överspänningar, dels på konstlad väg
framställda sådana.
Svårigheten att planlägga ett systematiskt
forskningsarbete uteslutande på de sporadiska åskvädren
under en kort sommarsäsong har nämligen lett till
Fig. 5. Tre aperiodiska impulser genererade av
laboratoriets impulsgenerator. På dessa hava överlagrats
svagt dämpade svängningar av cirka 35 meters
våglängd.
Fig. 3. Interiör av provrummet med bl. a. apparatur lör impulsprov.
flertal forskare in för detta instrument vid studiet
av särskilt snabba elektriska förlopp, och
instrumentet förbättrades efter hand. År 1921 gjorde Norinder
sina första försök med en katodoscillograf, där ett
enkelt Braunskt rör i förening med en fotografisk
kamera kom till användning. Det lyckades Norinder
att med denna oscillografanordning göra .viktiga
iakttagelser angående blixturladdningarnas natur.
Emellertid visade det sig snart nog. att betydande
svårigheter voro förbundna med blixtforskningen,
och problemet var långt ifrån löst med så enkla
hjälpmedel. Blixten har i motsats mot de flesta
andra företeelser, som göras till föremål för
fotografisk upptagning, den obehagliga vanan att uppträda
utan föregående notis. Detsamma gäller givetvis
även om de överspänningar, som alstras genom dess
inverkan. Härtill kommer att det endast är ett fåtal
blixtar i ett häftigt åskväder, vilka åstadkomma
överspänningar på kraftledningar. Ett instrument,
som skall registrera sådana överspänningar, måste
således stå redo under timmar i sträck för en
exponering och äga förmåga registrera ett
överspännings-fenomen, som kanske blott varar några fåtal
milliondels sekunder. Instrumentet får därvid icke påver-
Fig. 4. Blixturladdningar från antennkrets registrerade med oscillografen
i Uppsala. Utom spår av dylika ined svag amplitud nära det streckade
nollbandet iakttager man två, A och B. med större amplitud. Den senare
utgör sannolikt ett blixtslag mellan moln och jord. Den föregås under
något mer än en tusendels sekund av ytterst snabba fältvariationer,
vilka tydligt kunna studeras i registreringen.
