1.1 OKT. 1930
TEKNISK TIDSKRIFT
r
589

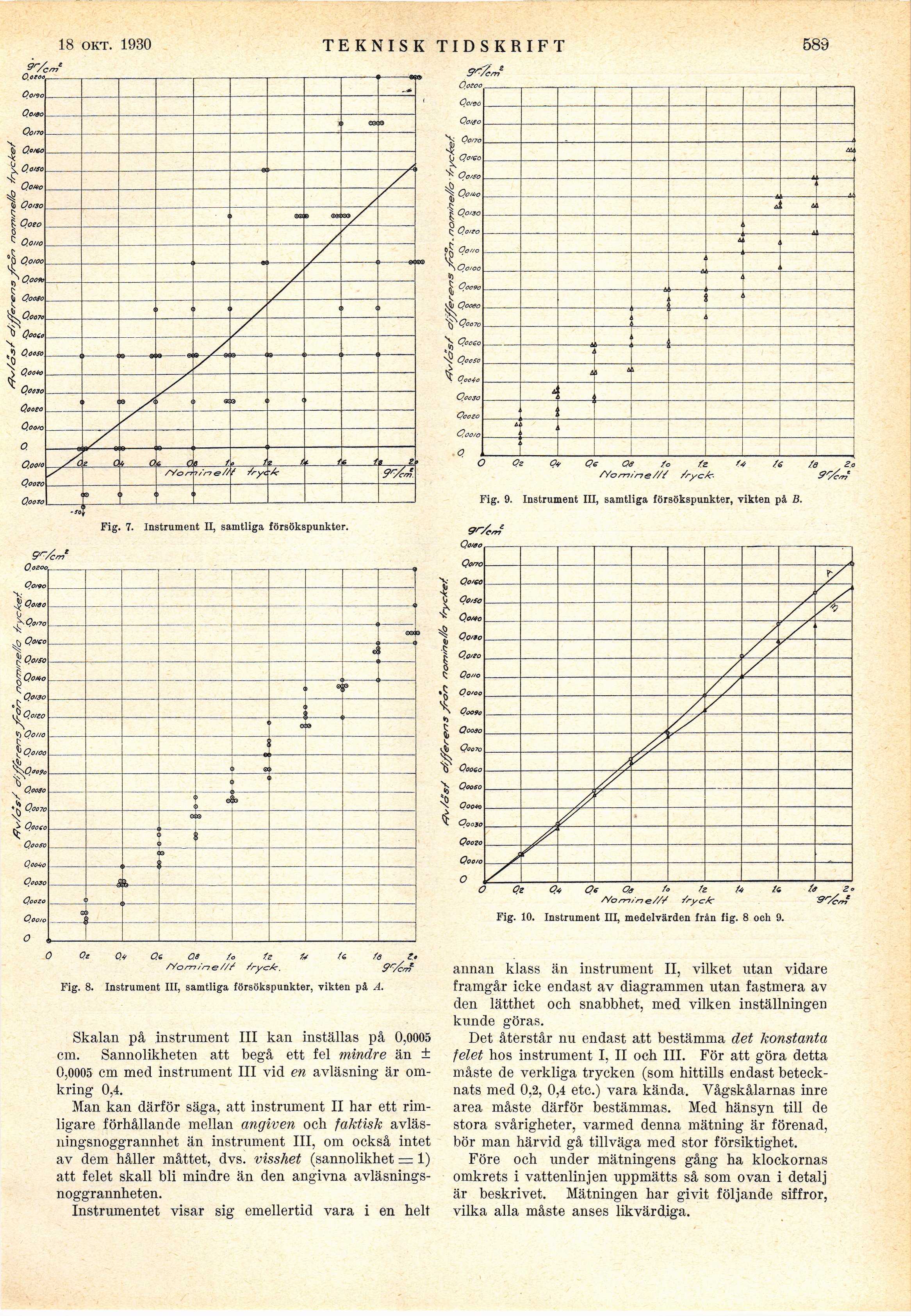

Fig. 7. Instrument II, samtliga försökspunkter.
Fig. 9. Instrument iii, samtliga försökspunkter, vikten på B.
Fig. 8. Instrument III, samtliga försökspunkter, vikten på A.
Skalan på instrument III kan inställas på 0,0005
cm. Sannolikheten att begå ett fel mindre än ±
0,0005: cm med instrument III vid en avläsning är
omkring 0,4.
Man kan därför säga, att instrument II har ett
rimligare förhållande mellan angiven och faktisk
avläs-ningsnoggrannhet än instrument III, om också intet
av dem håller måttet, dvs. visshet (sannolikhet = 1)
att felet skall bli mindre än den angivna
avläsnings-noggrannheten.
Instrumentet visar sig emellertid vara i en helt
Q? c>4 Qe Qt fo ’z U
A/omirie//S Yryctc
Fig. 10. Instrument III, medelvärden från fig. 8 och 9.
annan klass än instrument II, vilket utan vidare
framgår icke endast av diagrammen utan fastmera av
den lätthet och snabbhet, med vilken inställningen
kunde göras.
Det återstår nu endast att bestämma det konstanta
felet hos instrument I, II och III. För att göra detta
måste de verkliga trycken (som hittills endast
betecknats med 0,2, 0,4 etc.) vara kända. Vågskålarnas inre
area måste därför bestämmas. Med hänsyn till de
stora svårigheter, varmed denna mätning är förenad,
bör man härvid gå tillväga med stor försiktighet.
Före och under mätningens gång ha klockornas
omkrets i vattenlinjen uppmätts så som ovan i detalj
är beskrivet. Mätningen har givit följande siffror,
vilka alla måste anses likvärdiga.
