256 TEKNISK TIDSKRIFT
22 nov. 1930

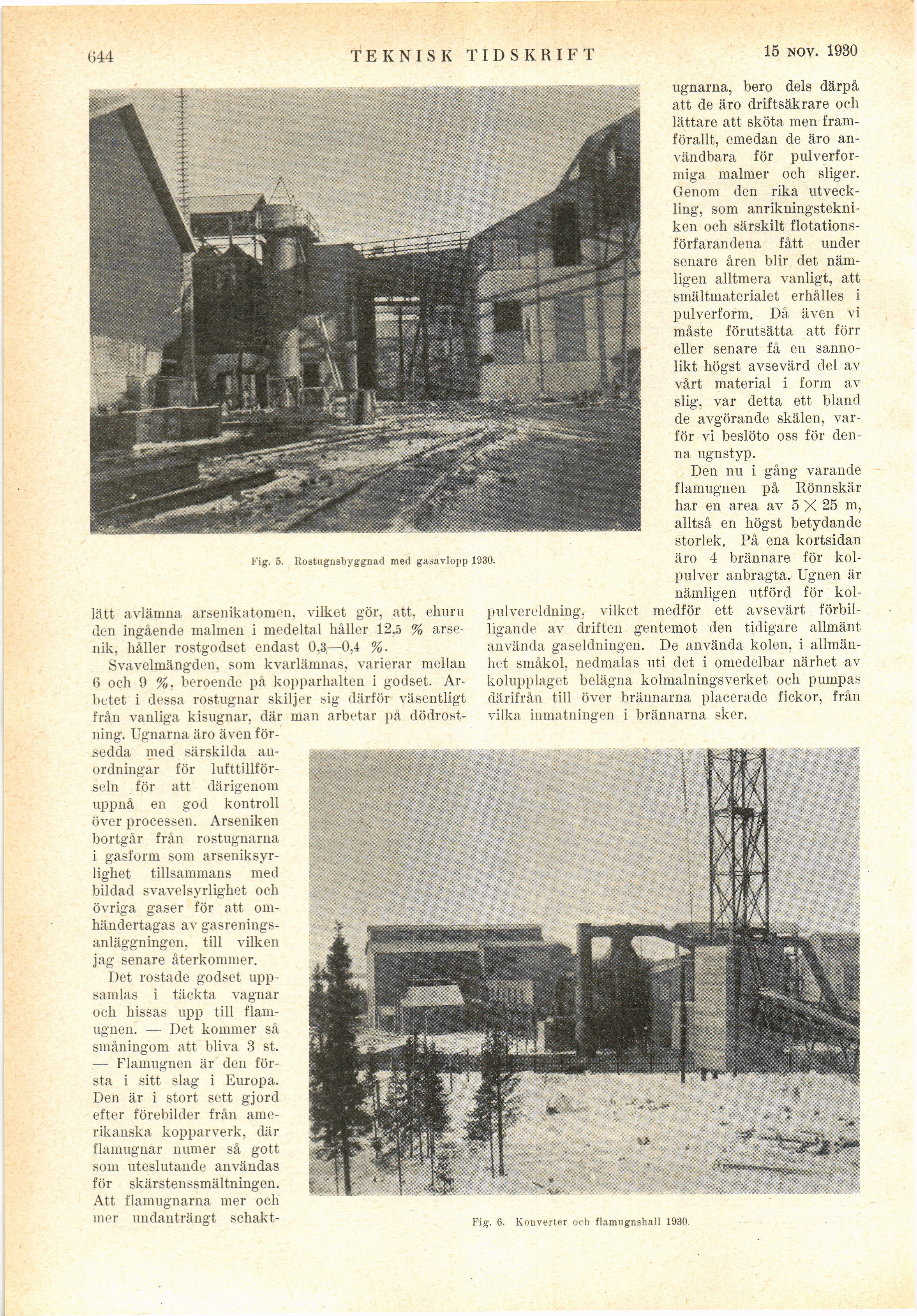

Fig. 5. Rostugnsbyggnad med gasavlopp 1930.
lätt avlämna arsenikatomen, vilket gör, att, ehuru
den ingående malmen i medeltal håller 12,5 %
arsenik, håller rostgodset endast 0,3—0,4 %.
Svavelmängden, som kvarlämnas, varierar mellan
6 och 9 %. beroende på kopparhalten i godset,
Arbetet i dessa rostugnar skiljer sig därför väsentligt
från vanliga kisugnar, där man arbetar på
dödrost-ning. Ugnarna äro även
försedda ined särskilda
anordningar för
lufttillförseln för att därigenom
uppnå en god kontroll
över processen. Arseniken
bortgår från rostugnarna
i gasform som
arseniksyrlighet tillsammans med
bildad svavelsyrlighet och
övriga gaser för att
omhändertagas av
gasreningsanläggningen, till vilken
jag senare återkommer.
Det rostade godset
uppsamlas i täckta vagnar
och hissas upp till
flamugnen. — Det kommer så
småningom att bliva 3 st.
— Flamugnen är den
första i sitt slag i Europa.
Den är i stort sett gjord
efter förebilder från
amerikanska kopparverk, där
flamugnar numer så gott
som uteslutande användas
för skärstenssmältningen.
Att flamugnarna mer och
mer undanträngt schakt-
ugnarna, bero dels därpå
att de äro driftsäkrare och
lättare att sköta men
framförallt, emedan de äro
användbara för
pulverformiga malmer ocli sliger.
Genom den rika
utveckling, som
anrikningstekniken och särskilt
flotations-förfarandena fått under
senare åren blir det
nämligen alltmera vanligt, att
smältmaterialet erhålles i
pulverform. Då även vi
måste förutsätta att förr
eller senare få en
sannolikt högst avsevärd del av
vårt material i form av
slig, var detta ett bland
de avgörande skälen,
varför vi beslöto oss för
denna ugnstyp.
Den nu i gång varande
flamugnen på Rönnskär
har en area av 5 X 25 m,
alltså en högst betydande
storlek. På ena kortsidan
äro 4 brännare för
kolpulver anbragta. Ugnen är
nämligen utförd för
kolpulvereldning, vilket medför ett avsevärt
förbilligande av driften gentemot den tidigare allmänt
använda gaseldningen. De använda kolen, i
allmänhet småkol, nedmalas uti det i omedelbar närhet av
kolupplaget belägna kolmalningsverket och pumpas
därifrån till över brännarna placerade fickor, från
vilka inmatningen i brännarna sker.
Fig. 6. Konverter och flamugnshall 1930.
