Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

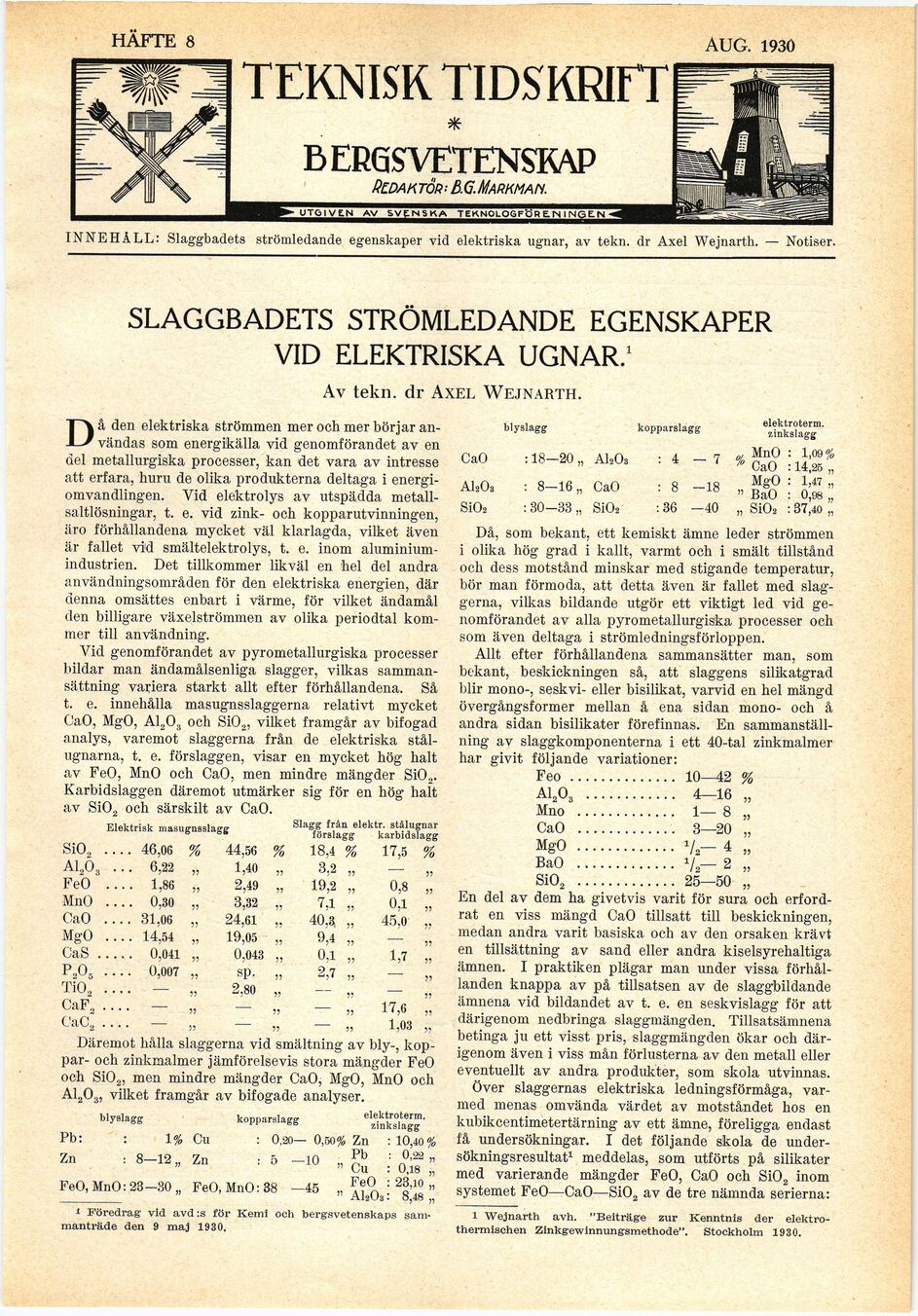

HAFTE 2
FEBR. 1930
TEKNISK TIDSKRIFT
BERGSVETENSKAP
Redaktör– B.G.Markman.
UTOIVEN AV SVENSKA T EKNOLOSF’O R E. IN ING E. N
INNEHÅLL: Slaggbadets strömledande egenskaper vid elektriska ugnar, av tekn. dr Axel Wejnarth. — Notiser.
SLAGGBADETS STRÖMLEDANDE EGENSKAPER
VID ELEKTRISKA UGNAR.1
Av tekn. dr Axel Wejnarth.
Då den elektriska strömmen mer och mer börjar
användas som energikälla vid genomförandet av en
del metallurgiska processer, kan det vara av intresse
att erfara, huru de olika produkterna deltaga i
energiomvandlingen. Vid elektrolys av utspädda
metall-saltlösningar, t. e. vid zink- och kopparutvinningen,
äro förhållandena mycket väl klarlagda, vilket även
är fallet vid smältelektrolys, t. e. inom
aluminiumindustrien. Det tillkommer likväl en hel del andra
användningsområden för den elektriska energien, där
denna omsättes enbart i värme, för vilket ändamål
den billigare växelströmmen av olika periodtal
kommer till användning.
Yid genomförandet av pyrometallurgiska processer
bildar man ändamålsenliga slagger, vilkas
sammansättning variera starkt allt efter förhållandena. Så
t. e. innehålla masugnsslaggerna relativt mycket
OaO, MgO, AI0O3 och Si02, vilket framgår av bifogad
analys, varemot slaggerna från de elektriska
stålugnarna, t. e. förslaggen, visar en mycket hög halt
av FeO, MnO och CaO, men mindre mängder Si02.
Karbidslaggen däremot utmärker sig för en hög halt
av Si02 och särskilt av CaO.
Slagg från elektr. stålugnar
förslagg karbidslagg
Si02 .... 46,OG % 44,56 % 18,4 % 17,5 %
A1203 ... 6,22 „ 1,40 „ 3,2 „ — „
FeO ____ 1,86 „ 2,49 „ 19,2 „ 0,8 „
MnO ____ 0,30 „ 3,32 „ 7,1 „ 0,1 „
CaO ____31,06 „ 24,61 „ 40,3( „ 45,0 „
MgO .... 14,54 „ 19,05 „ 9,4 „ — „
CaS..... 0,041 „ 0,043 „ 0,1 „ 1,7 „
P205 .... 0,007 „ sp. „ 2,7 „ — „
Ti02 .... — „ 2,80 „ — „ — „
CaF2 .... — „ — „ — „ 17,6 „
CaC2 .... — ,, — „ — „ 1,03 „
Däremot hålla slaggerna vid smältning av bly-,
koppar- och zinkmalmer jämförelsevis stora mängder FeO
och Si02, men mindre mängder CaO, MgO, MnO och
A1203, vilket framgår av bifogade analyser.
blyslagg kopparslagg
Pb: : 1% Cu : 0,20— 0,m% Zn : 10,io%
Zn : 8-12,, Zn : 5 -10 „ JJ ; ^ n
FeO, MnO: 23-30,, FeO, MnO: 38 —45 „ a? n i 2q "
77 11 AI2U3 • o,48 „
i Föredrag vid avd:s för Kemi och bergsvetenskaps
sam-manträde den 9 maj 1930.
Elektrisk masugnsslagg
blyslagg
kopparslagg
elektroterm.
zinkslagg
CaO : 18 20 „ AI2O3 : 4 - 7 % fi? ! fö*
Ah(h : 8-16 „ CaO : 8 -18 „ gg j »
Si02 : 30-33 „ Si02 :36 -40 „ Si02 :37’«) "
Då, som bekant, ett kemiskt ämne leder strömmen
i olika hög grad i kallt, varmt och i smält tillstånd
och dess motstånd minskar med stigande temperatur,
bör man förmoda, att detta även är fallet med
slaggerna, vilkas bildande utgör ett viktigt led vid
genomförandet av alla pyrometallurgiska processer och
som även deltaga i strömledningsförloppen.
Allt efter förhållandena sammansätter man, som
bekant, beskickningen så, att slaggens silikatgrad
blir mono-, seskvi- eller bisilikat, varvid en hel mängd
övergångsformer mellan å ena sidan mono- och å
andra sidan bisilikater förefinnas. En
sammanställning av slaggkomponenterna i ett 40-tal zinkmalmer
har givit följande variationer:
Feo .............. 10—42 %
A1A ............ 4-16 „
Mno ............. 1— 8 „
CaO ............. 3—20 „
MgO ............. V - 4 „
BaO ............. V - 2 „
Si02 ............. 25—50 „
En del av dem ha givetvis varit för sura och
erfordrat en viss mängd CaO tillsatt till beskickningen,
medan andra varit basiska och av den orsaken krävt
en tillsättning av sand eller andra kiselsyrehaltiga
ämnen. I praktiken plägar man under vissa
förhållanden knappa av på tillsatsen av de slaggbildande
ämnena vid bildandet av t. e. en seskvislagg för att
därigenom nedbringa slaggmängden. Tillsatsämnena
betinga ju ett visst pris, slaggmängden ökar och
därigenom även i viss mån förlusterna av den metall eller
eventuellt av andra produkter, som skola utvinnas.
Över slaggernas elektriska ledningsförmåga,
varmed menas omvända värdet av motståndet hos en
kubikcentimetertärning av ett ämne, föreligga endast
få undersökningar. I det följande skola de
undersökningsresultat1 meddelas, som utförts på silikater
med varierande mängder FeO, CaO och Si02 inom
systemet FeO—CaO—Si02 av de tre nämnda serierna:
1 Wejnarth avh. "Beiträge zur Kenntnis der elektro-
thermischen Zinkg-ewinnungrsmethode". Stockholm 1930.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
