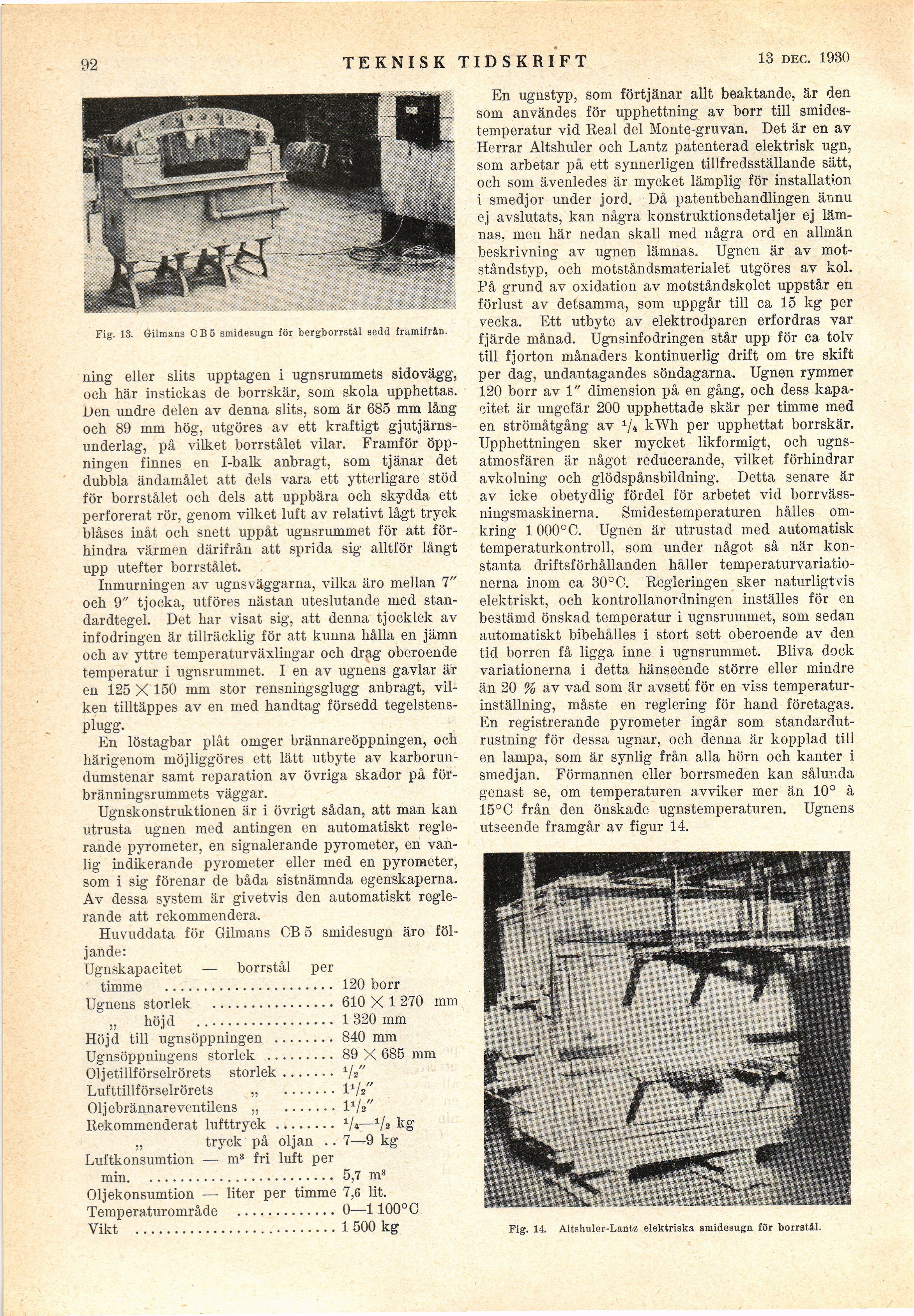

1’92
TEKNISK TIDSKRIFT
8 febr. 1930
Fig. 13. Gilmans C B 5 smidesugn för bergborrstål sedd framifrån.
ning eller slits upptagen i ugnsrummets sidovägg,
och här instickas de borrskär, som skola upphettas.
Den undre delen av denna slits, som är 685 mm lång
och 89 mm hög, utgöres av ett kraftigt
gjutjärnsunderlag, på vilket borrstålet vilar. Framför
öppningen finnes en I-balk anbragt, som tjänar det
dubbla ändamålet att dels vara ett ytterligare stöd
för borrstålet och dels att uppbära och skydda ett
perforerat rör, genom vilket luft av relativt lågt tryck
blåses inåt och snett uppåt ugnsrummet för att
förhindra värmen därifrån att sprida sig alltför långt
upp utefter borrstålet.
Inmurningen av ugnsväggarna, vilka äro mellan 7"
och 9" tjocka, utföres nästan uteslutande med
stan-dardtegel. Det har visat sig, att denna tjocklek av
infodringen är tillräcklig för att kunna hålla en jämn
och av yttre temperaturväxlingar och drag oberoende
temperatur i ugnsrummet. I en av ugnens gavlar är
en 125 X 150 mm stor rensningsglugg anbragt,
vilken tilltäppes av en med handtag försedd
tegelstens-P lugg-
En löstagbar plåt omger brännareöppningen, och
härigenom möjliggöres ett lätt utbyte av
karborun-dumstenar samt reparation av övriga skador på
förbränningsrummets väggar.
Ugnskonstruktionen är i övrigt sådan, att man kan
utrusta ugnen med antingen en automatiskt
reglerande pyrometer, en signalerande pyrometer, en
vanlig indikerande pyrometer eller med en pyrometer,
som i sig förenar de båda sistnämnda egenskaperna.
Av dessa system är givetvis den automatiskt
reglerande att rekommendera.
Huvuddata för Gilmans CB 5 smidesugn äro föl-
jande:
Ugnskapacitet — borrstål per
timme ...................... 120 borr
Ugnens storlek ................ 610 X 1 270 mm
„ höjd .................. 1 320 mm
Höjd till ugnsöppningen ........ 840 mm
Ugnsöppningens storlek ......... 89 X 685 mm
Oljetillförselrörets storlek.......Vs"
Lufttillförselrörets „ .......D/V’
Oljebrännare ventilens „ .......1XU"
Rekommenderat lufttryck ........1/4—kg
„ tryck på oljan .. 7—9 kg
Luftkonsumtion — m3 fri luft per
min.........................5,7 m3
Oljekonsumtion — liter per timme 7,6 lit.
Temperaturområde .............0—1100° C
Vikt .......................... 1 500 kg
En ugnstyp, som förtjänar allt beaktande, är den
som användes för upphettning av borr till
smidestemperatur vid Real del Monte-gruvan. Det är en av
Herrar Altshuler och Lantz patenterad elektrisk ugn,
som arbetar på ett synnerligen tillfredsställande sätt,
och som ävenledes är mycket lämplig för installation
i smedjor under jord. Då patentbehandlingen ännu
ej avslutats, kan några konstruktionsdetaljer ej
lämnas, men här nedan skall med några ord en allmän
beskrivning av ugnen lämnas. Ugnen är av
motståndstyp, och motståndsmaterialet utgöres av kol.
På grund av oxidation av motståndskolet uppstår en
förlust av detsamma, som uppgår till ca 15 kg per
vecka. Ett utbyte av elektrodparen erfordras var
fjärde månad. Ugnsinf o dringen står upp för ca tolv
till fjorton månaders kontinuerlig drift om tre skift
per dag, undantagandes söndagarna. Ugnen rymmer
120 borr av 1" dimension på en gång, och dess
kapacitet är ungefär 200 upphettade skär per timme med
en strömåtgång av V» kWh per upphettat borrskär.
Upphettningen sker mycket likformigt, och
ugnsatmosfären är något reducerande, vilket förhindrar
avkolning och glödspånsbildning. Detta senare är
av icke obetydlig fördel för arbetet vid
borrväss-ningsmaskinerna. Smidestemperaturen hålles
omkring 1 000°C. Ugnen är utrustad med automatisk
temperaturkontroll, som under något så när
konstanta driftsförhållanden håller
temperaturvariationerna inom ca 30° C. Regleringen sker naturligtvis
elektriskt, och kontrollanordningen inställes för en
bestämd önskad temperatur i ugnsrummet, som sedan
automatiskt bibehålles i stort sett oberoende av den
tid borren få ligga inne i ugnsrummet. Bliva dock
variationerna i detta hänseende större eller mindre
än 20 % av vad som är avsett för en viss
temperaturinställning, måste en reglering för hand företagas.
En registrerande pyrometer ingår som
standardutrustning för dessa ugnar, och denna är kopplad till
en lampa, som är synlig från alla hörn och kanter i
smedjan. Förmannen eller borrsmeden kan sålunda
genast se, om temperaturen avviker mer än 10° à
15°C från den önskade ugnstemperaturen. Ugnens
utseende framgår av figur 14.
Fig. 14. Altshuler-Lantz elektriska smidesugn för borrstål.
