1 febr. 1930
ELEKTROTEKNIK
63

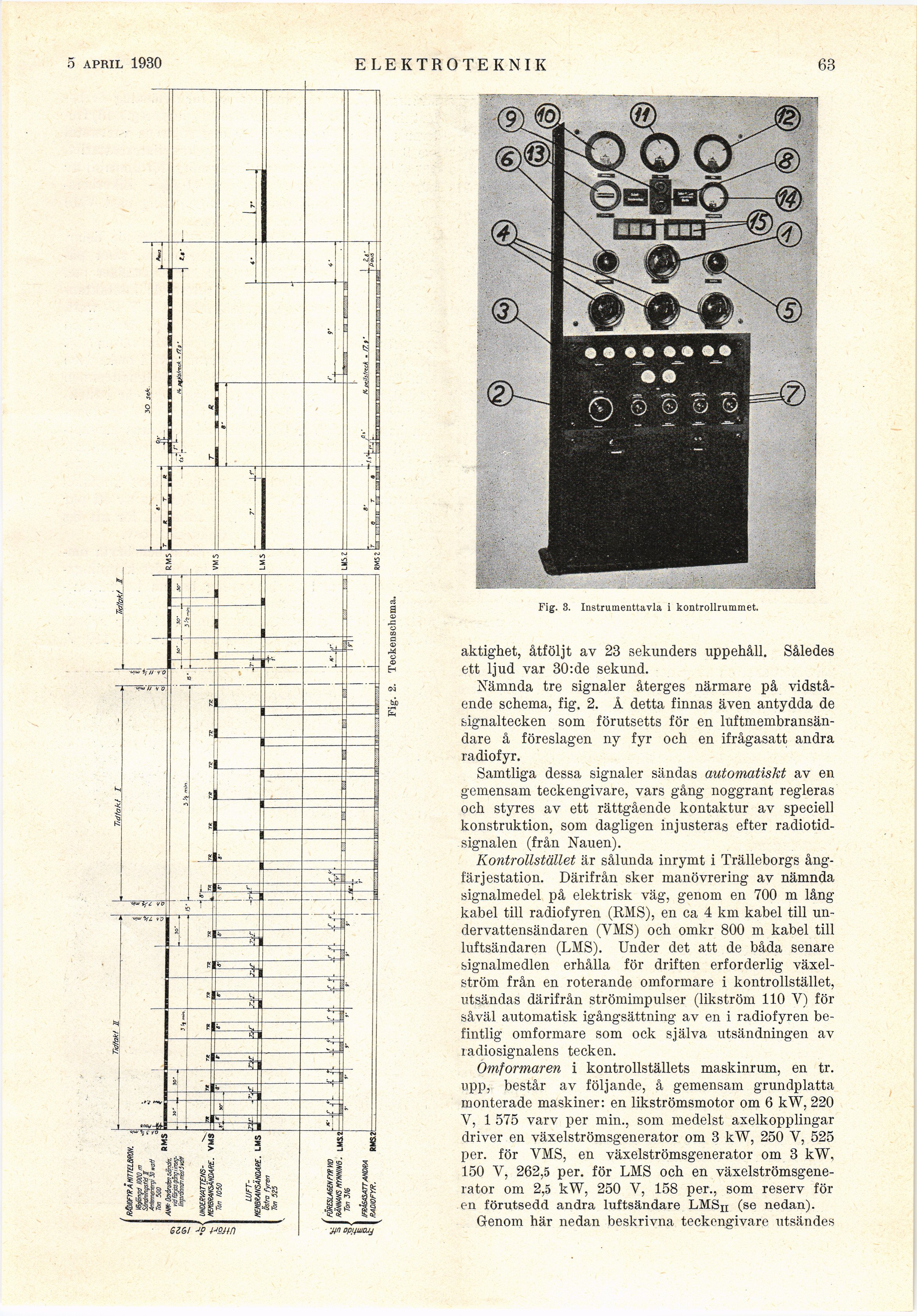

Fig. 3. Instrumenttavla i kontrollrummet.
aktighet, åtföljt av 23 sekunders uppehåll. Således
ett ljud var 30:de sekund.
Nämnda tre signaler återges närmare på
vidstående schema, fig. 2. Å detta finnas även antydda de
signaltecken som förutsetts för en
luftmembransän-dare å föreslagen ny fyr och en ifrågasatt andra
radiofyr.
Samtliga dessa signaler sändas automatiskt av en
gemensam teckengivare, vars gång noggrant regleras
och styres av ett rättgående kontaktur av speciell
konstruktion, som dagligen injusteras efter radio
tidsignalen (från Nauen).
Kontrollstället är sålunda inrymt i Trälleborgs
ångfärjestation. Därifrån sker manövrering av nämnda
signalmedel på elektrisk väg, genom en 700 m lång
kabel till radiofyren (RMS), en ca 4 km kabel till
un-dervattensändaren (VMS) och omkr 800 m kabel till
luftsändaren (LMS). Under det att de båda senare
signalmedlen erhålla för driften erforderlig
växelström från en roterande omformare i kontrollstället,
utsändas därifrån strömimpulser (likström 110 V) för
såväl automatisk igångsättning av en i radiofyren
befintlig omformare som ock själva utsändningen av
radiosignalens tecken.
Omformaren i kontrollställets maskinrum, en tr.
upp, består av följande, å gemensam grundplatta
monterade maskiner: en likströmsmotor om 6 kW, 220
V, 1 575 varv per min., som medelst axelkopplingar
driver en växelströmsgenerator om 3 kW, 250 V, 525
per. för VMS, en växelströmsgenerator om 3 kW,
150 V, 262,5 per. för LMS och en
växelströmsgenerator om 2,5 kW, 250 V, 158 per., som reserv
fölen förutsedd andra luftsändare LMSn (se nedan).
Genom här nedan beskrivna teckengivare utsändes
•Jtn Dßijuiüjj
Fig. 2. Teckenschema.
