-4
TEKNISK TIDSKRIFT
1 febr. 1930

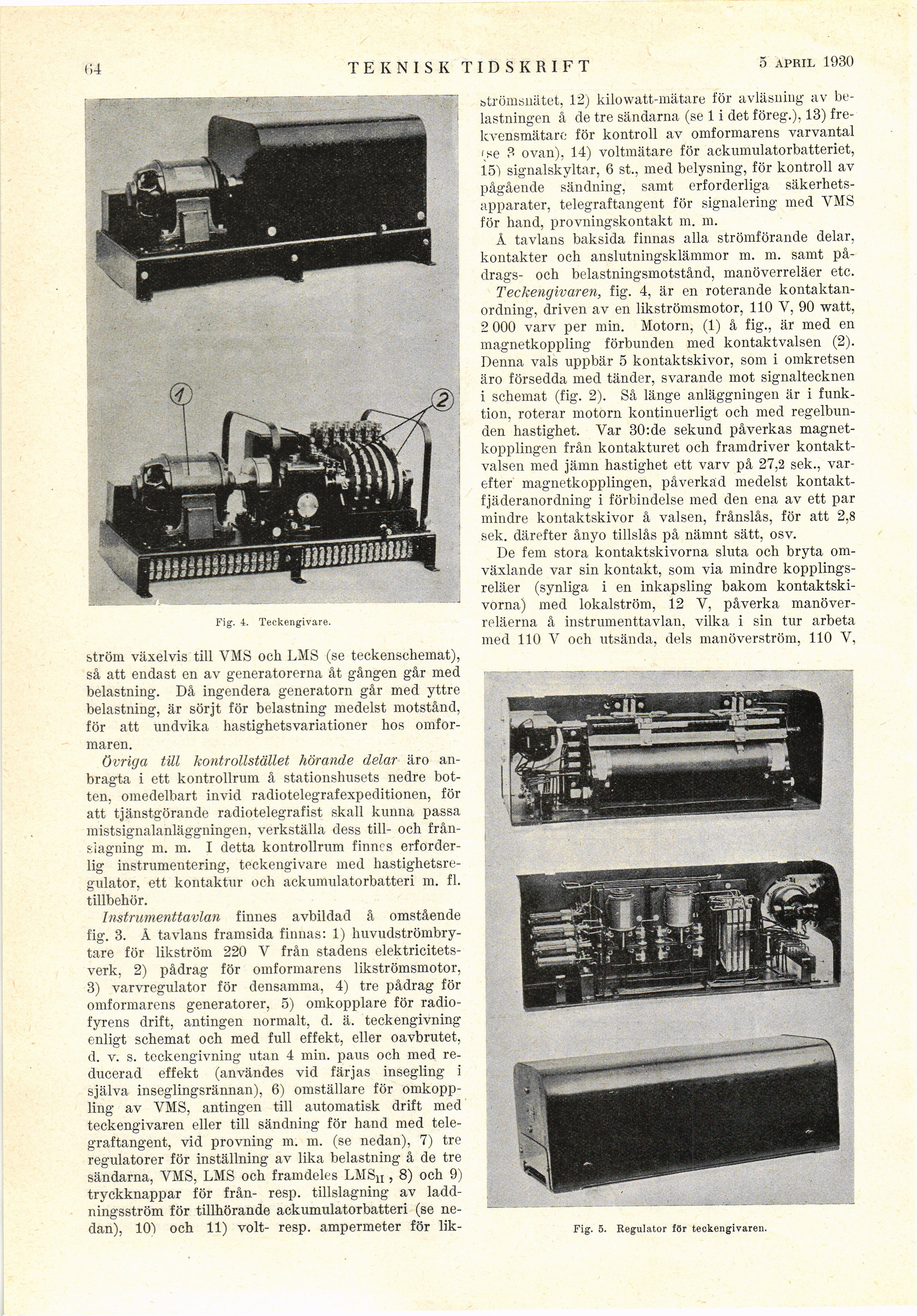

Fig. 4. Teckengivare.
ström växelvis till VMS och LMS (se teckenschemat),
så att endast en av generatorerna åt gången går med
belastning. Då ingendera generatorn går med yttre
belastning, är sörjt för belastning medelst motstånd,
för att undvika hastighetsvariationer hos
omformaren.
Övriga till kontrollstället hörande delar äro
anbragta i ett kontrollrum å stationshusets nedre
botten, omedelbart invid radiotelegrafexpeditionen, för
att tjänstgörande radiotelegrafist skall kunna passa
mistsignalanläggningen, verkställa dess till- och
frånslagning m. m. I detta kontrollrum finnes
erforderlig instrumentering, teckengivare med
hastighetsregulator, ett kontaktur och ackumulatorbatteri m. fi.
tillbehör.
Instrumenttavlan finnes avbildad å omstående
fig. 3. Å tavlans framsida finnas: 1)
huvudströmbrytare för likström 220 V från stadens
elektricitetsverk, 2) pådrag för omformarens likströmsmotor,
3) varvregulator för densamma, 4) tre pådrag för
omformarens generatorer, 5) omkopplare för
radiofyrens drift, antingen normalt, d. ä. teckengivning
enligt schemat och med full effekt, eller oavbrutet,
d. v. s. teckengivning utan 4 min. paus och med
reducerad effekt (användes vid färjas insegling i
själva inseglingsrännan), 6) omställare för
omkoppling av YMS, antingen till automatisk drift med
teckengivaren eller till sändning för hand med
telegraftangent, vid provning m. m. (se nedan), 7) tre
regulatorer för inställning av lika belastning å de tre
sändarna, YMS, LMS och framdeles LMSn , 8) och 9)
tryckknappar för från- resp. tillslagning av
laddningsström för tillhörande ackumulatorbatteri (se
nedan), 10) och 11) voit- resp. ampermeter för lik-
btrömsnätet, 12) kilowatt-mätare för avläsning av
belastningen å de tre sändarna (se 1 i det föreg.), 13)
frekvensmätare för kontroll av omformarens varvantal
ise 3 ovan), 14) voltmätare för ackumulatorbatteriet,
15) signalskyltar, 6 st., med belysning, för kontroll av
pågående sändning, samt erforderliga
säkerhetsapparater, telegraftangent för signalering med YMS
för hand, provningskontakt m. m.
Å tavlans baksida finnas alla strömförande delar,
kontakter och anslutningsklämmor m. m. samt
på-drags- och belastningsmotstånd, manöverreläer etc.
Teckengivaren, fig. 4, är en roterande
kontaktanordning, driven av en likströmsmotor, 110 V, 90 watt,
2 000 varv per min. Motorn, (1) å fig., är med en
inagnetkoppling förbunden med kontaktvalsen (2).
Denna vals uppbär 5 kontaktskivor, som i omkretsen
äro försedda med tänder, svarande mot signaltecknen
i schemat (fig. 2). Så länge anläggningen är i
funktion, roterar motorn kontinuerligt och med
regelbunden hastighet. Var 30:de sekund påverkas
magnet-kopplingen från kontakturet och framdriver
kontaktvalsen med jämn hastighet ett varv på 27,2 sek.,
varefter magnetkopplingen, påverkad medelst
kontakt-fjäderanordning i förbindelse med den ena av ett par
mindre kontaktskivor å valsen, frånslås, för att 2,8
sek. därefter ånyo tillslås på nämnt sätt, osv.
De fem stora kontaktskivorna sluta och bryta
omväxlande var sin kontakt, som via mindre
kopplings-reläer (synliga i en inkapsling bakom
kontaktskivorna) med lokalström, 12 V, påverka
manöver-reläerna å instrumenttavlan, vilka i sin tur arbeta
med 110 V och utsända, dels manöverström, 110 V,
Fig. 5. Regulator lör teckengivaren.
