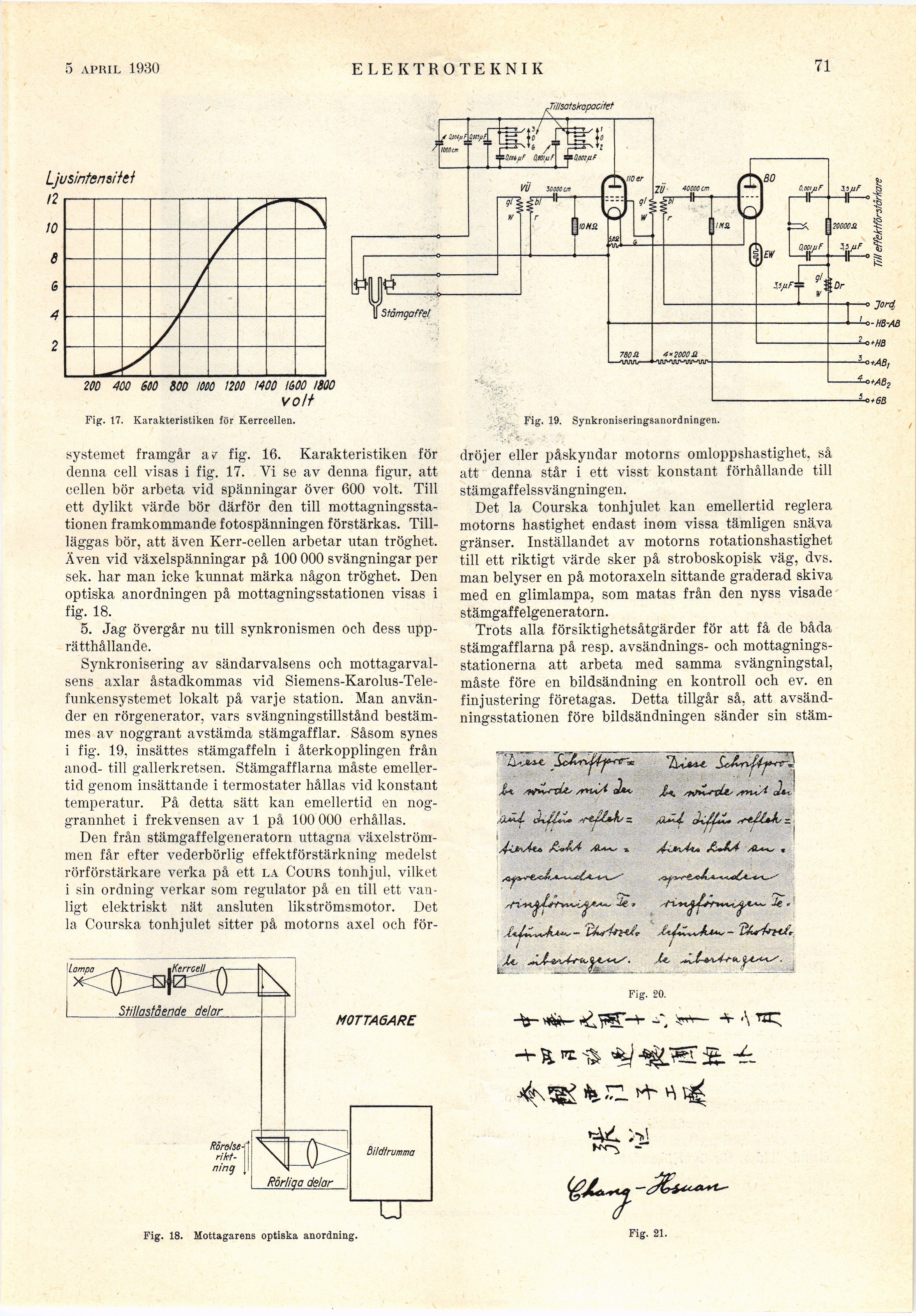

1 febr. 1930
ELEKTROTEKNIK
71
Tillsatslrapocitet
Ljusintensifef
12
200 400 600 800 1000 1200 1400 1600 1800
V O lf
Fig. t7. Karakteristiken för Kerrcellen.
systemet framgår av fig. 16. Karakteristiken för
denna cell visas i fig. 17. Vi se av denna figur, att
cellen bör arbeta vid spänningar över 600 voit. Till
ett dylikt värde bör därför den till
mottagningsstationen framkommande fotospänningen förstärkas.
Tillläggas bör, att även Kerr-cellen arbetar utan tröghet.
Även vid växelspänningar på 100 000 svängningar per
sek. har man icke kunnat märka någon tröghet. Den
optiska anordningen på mottagningsstationen visas i
fig. 18.
5. Jag övergår nu till synkronismen och dess
upprätthållande.
Synkronisering av sändarvalsens och
mottagarval-sens axlar åstadkommas vid
Siemens-Karolus-Tele-funkensystemet lokalt på varje station. Man
använder en rörgenerator, vars svängningstillstånd
bestämmes av noggrant avstämda stämgafflar. Såsom synes
i fig. 19, insättes stämgaffeln i återkopplingen från
anod- till gallerkretsen. Stämgafflarna måste
emellertid genom insättande i termostater hållas vid konstant
temperatur. På detta sätt kan emellertid en
noggrannhet i frekvensen av 1 på 100 000 erhållas.
Den från stämgaffelgeneratorn uttagna
växelströmmen får efter vederbörlig effektförstärkning medelst
rörförstärkare verka på ett la Cours tonhjul, vilket
i sin ordning verkar som regulator på en till ett
vanligt elektriskt nät ansluten likströmsmotor. Det
la Courska tonhjulet sitter på motorns axel och för-
Fig. 19. Synkroniseringsanordningen.
■’’î-f ^’-J ’ ’.
dröjer eller påskyndar motorns omloppshastighet, så
att denna står i ett visst konstant förhållande till
stämgaffelssvängningen.
Det la Courska tonhjulet kan emellertid reglera
motorns hastighet endast inom vissa tämligen snäva
gränser. Inställandet av motorns rotationshastighet
till ett riktigt värde sker på stroboskopisk väg, dvs.
man belyser en på motoraxeln sittande graderad skiva
med en glimlampa, som matas från den nyss visade
stämgaffelgeneratorn.
Trots alla försiktighetsåtgärder för att få de båda
stämgafflarna på resp. avsändnings- och
mottagningsstationerna att arbeta med samma svängningstal,
måste före en bildsändning en kontroll och ev. en
finjustering företagas. Detta tillgår så. att
avsänd-ningsstationen före bildsändningen sänder sin stäm-
Fig. 18. Mottagarens optiska anordning.
Fig. 21.
