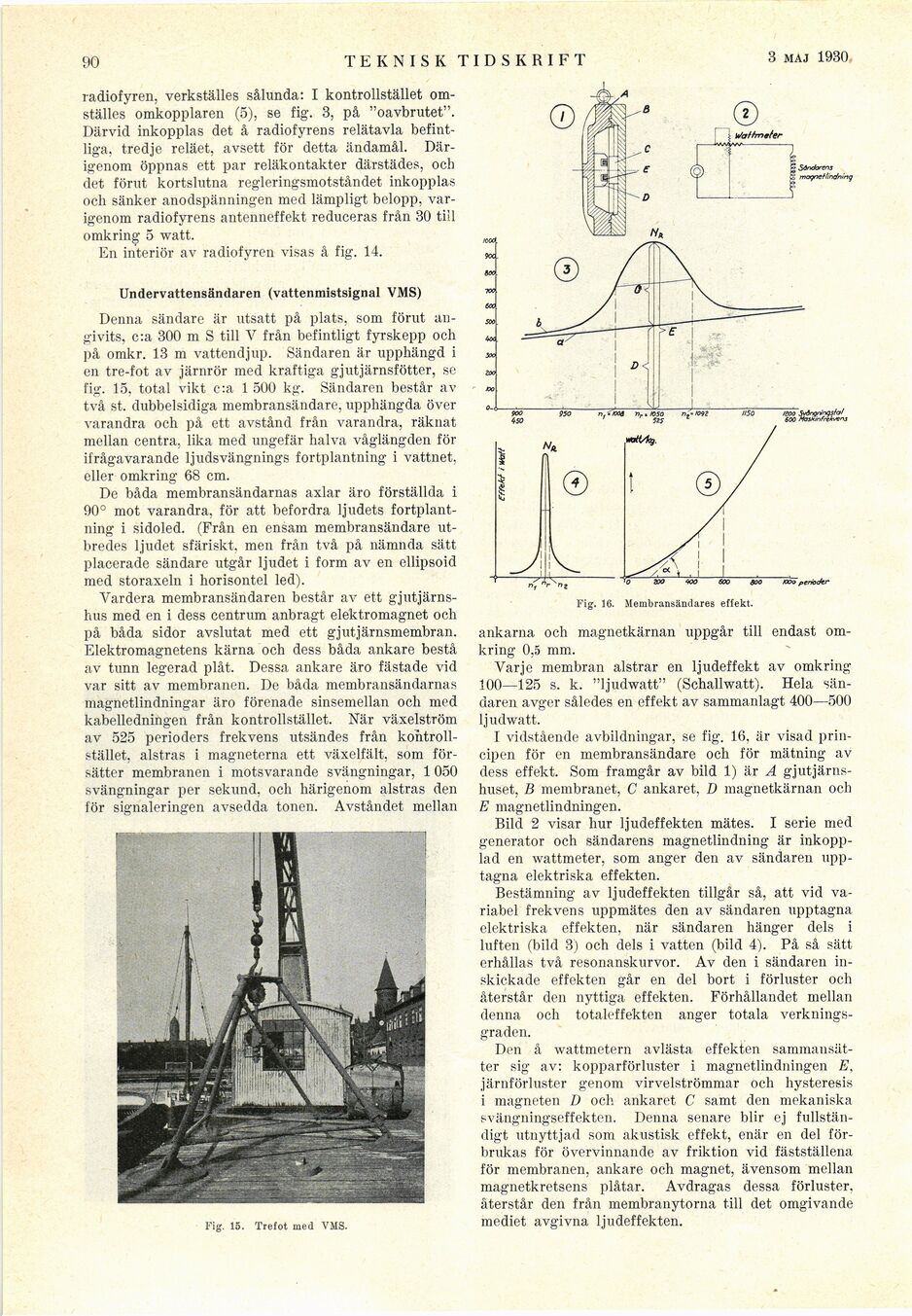

-90
TEKNISK TIDSKRIFT
1 febr. 1930
radiofyren, verkställes sålunda: I kontrollstället
omställes omkopplaren (5), se fig. 3, på "oavbrutet".
Därvid inkopplas det å radiofyrens relätavla
befintliga, tredje reläet, avsett för detta ändamål.
Därigenom öppnas ett par reläkontakter därstädes, och
det förut kortslutna regleringsmotståndet inkopplas
och sänker anodspänningen med lämpligt belopp,
varigenom radiofyrens antenneffekt reduceras från 30 till
omkring 5 watt.
En interiör av radiofyren visas å fig. 14.
Undervattensändaren (vattenmistsignal VMS)
Denna sändare är utsatt på plats, som förut
angivits, c:a 300 m S till Y från befintligt fyrskepp och
på omkr. 13 m vattendjup. Sändaren är upphängd i
en tre-fot av järnrör med kraftiga gjutjärnsfötter, se
fig. 15. total vikt c:a 1 500 kg. Sändaren består av
två st. dubbelsidiga membransändare, upphängda över
varandra och på ett avstånd från varandra, räknat
mellan centra, lika med ungefär halva våglängden för
ifrågavarande ljudsvängnings fortplantning i vattnet,
eller omkring 68 cm.
De båda membransändarnas axlar äro förställda i
90° mot varandra, för att befordra ljudets
fortplantning i sidoled. (Från en ensam membransändare
ut-bredes ljudet sfäriskt, men från två på nämnda sätt
placerade sändare utgår ljudet i form av en ellipsoid
med storaxeln i horisontel led).
Vardera membransändaren består av ett
gjutjärnshus med en i dess centrum anbragt elektromagnet och
på båda sidor avslutat med ett gjutjärnsmembran.
Elektromagnetens kärna och dess båda ankare bestå
av tunn legerad plåt. Dessa ankare äro fästade vid
var sitt av membranen. De båda membransändarnas
magnetlindningar äro förenade sinsemellan och med
kabelledningen från kontrollstället. När växelström
av 525 perioders frekvens utsändes från
kontroll-stället, alstras i magneterna ett växelfält. som
försätter membranen i motsvarande svängningar, 1 050
svängningar per sekund, och härigenom alstras den
för signaleringen avsedda tonen. Avståndet mellan
Fig. 15. Trefot med VMS.
400 600 9O0 Kloo perioder
Fig. Ï6. Membransändares effekt.
ankarna och magnetkärnan uppgår till endast
omkring 0,5 mm.
Varje membran alstrar en ljudeffekt av omkring
100—125 s. k. "ljudwatt" (Schallwatt). Hela
sändaren avger således en effekt av sammanlagt 400—500
ljudwatt,
I vidstående avbildningar, se fig. 16, är visad
principen för en membransändare och för mätning av
dess effekt. Som framgår av bild 1) är A
gjutjärnshuset, B membranet, C ankaret, D magnetkärnan och
E magnetlindningen.
Bild 2 visar hur ljudeffekten mätes. I serie med
generator och sändarens magnetlindning är
inkopplad en wattmeter, som anger den av sändaren
upptagna elektriska effekten.
Bestämning av ljudeffekten tillgår så, att vid
variabel frekvens uppmätes den av sändaren upptagna
elektriska effekten, när sändaren hänger dels i
luften (bild 3) och dels i vatten (bild 4). På så sätt
erhållas två resonanskurvor. Av den i sändaren
inskickade effekten går en del bort i förluster och
återstår den nyttiga effekten. Förhållandet mellan
denna och totaleffekten anger totala
verkningsgraden.
Den å wattmetern avlästa effekten
sammansätter sig av: kopparförluster i magnetlindningen E,
järnförluster genom virvelströmmar och hysteresis
i magneten D och ankaret C samt den mekaniska
svängningseffekten. Denna senare blir ej
fullständigt utnyttjad som akustisk effekt, enär en del
förbrukas för övervinnande av friktion vid fästställena
för membranen, ankare och magnet, ävensom mellan
magnetkretsens plåtar. Avdragas dessa förluster,
återstår den från membranytorna till det omgivande
mediet avgivna ljudeffekten.
