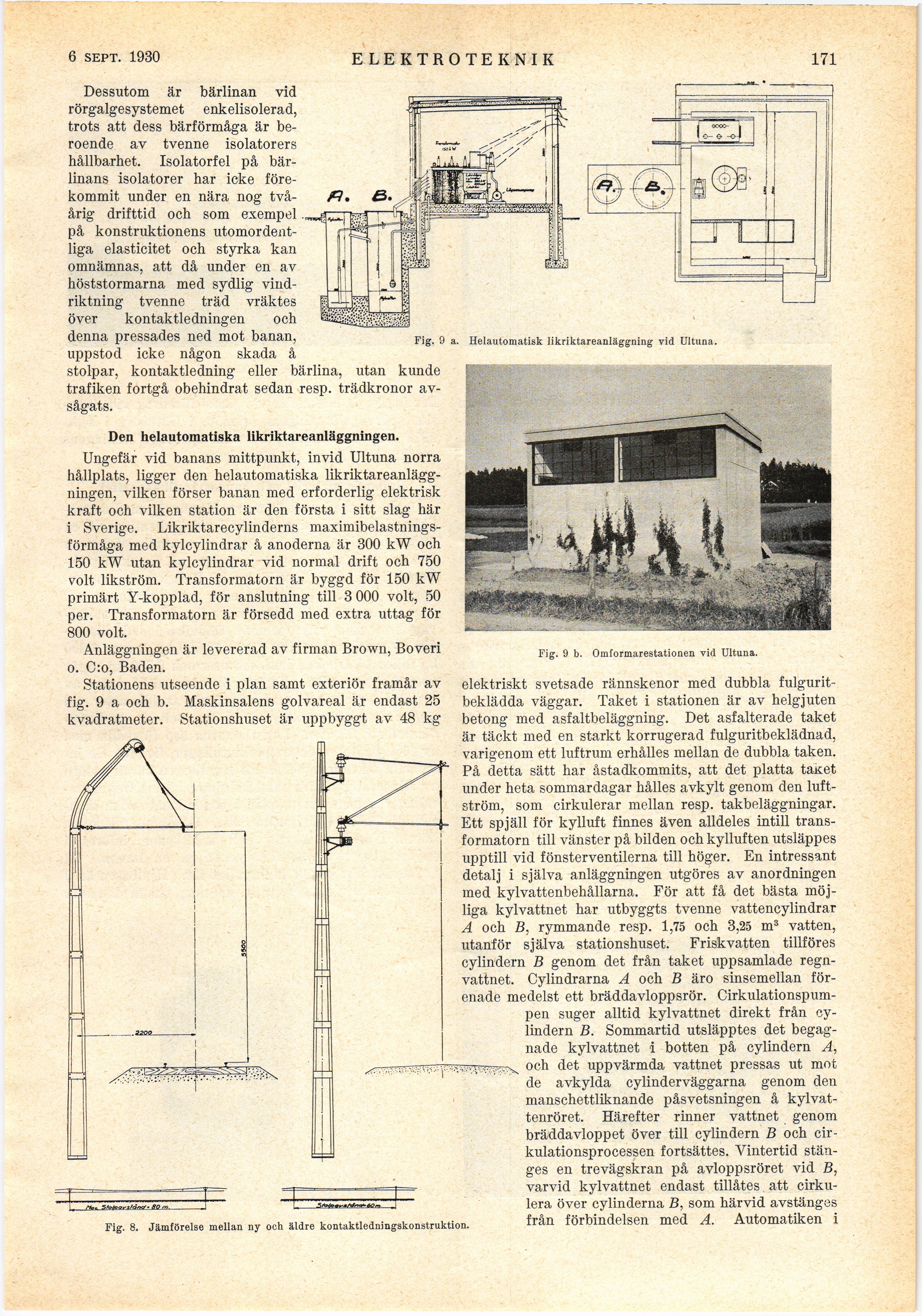

6 sept. 1930

elektroteknik

171

Dessutom är bärlinan vid
rörgalgesystemet enkelisolerad,
trots att dess bärförmåga är
beroende av tvenne isolatorers
hållbarhet. Isolatorfel på
bärlinans isolatorer har icke
förekommit under en nära nog
tvåårig drifttid och som exempel
på konstruktionens
utomordentliga elasticitet och styrka kan
omnämnas, att då under en av
höststormarna med sydlig
vindriktning tvenne träd vräktes
över kontaktledningen och
denna pressades ned mot banan,
uppstod icke någon skada å
stolpar, kontaktledning eller bärlina, utan kunde
trafiken fortgå obehindrat sedan resp. trädkronor
avsågats.

Fig. 9 a. Helautomatisk likriktareanläggning vid Ultuna.

Den helautomatiska likriktareanläggningen.

Ungefär vid banans mittpunkt, invid Ultuna norra
hållplats, ligger den helautomatiska
likriktareanläggningen, vilken förser banan med erforderlig elektrisk
kraft och vilken station är den första i sitt slag här
i Sverige. Likriktarecylinderns
maximibelastnings-förmåga med kylcylindrar å anoderna är 300 kW och
150 kW utan kylcylindrar vid normal drift och 750
voit likström. Transformatorn är byggd för 150 kW
primärt Y-kopplad, för anslutning till 3 000 voit, 50
per. Transformatorn är försedd med extra uttag för
800 voit.

Anläggningen är levererad av firman Brown, Boveri
o. C:o, Baden.

Stationens utseende i plan samt exteriör framår av
fig. 9 a och b. Maskinsalens golvareal är endast 25
kvadratmeter. Stationshuset är uppbyggt av 48 kg

Fig. 8. Jämförelse mellan ny och äldre kontaktledningskonstruktion.

Fig. 9 b. Omformarestationen vid Ultuna.

elektriskt svetsade rännskenor med dubbla
fulgurit-beklädda väggar. Taket i stationen är av helgjuten
betong med asfaltbeläggning. Det asfalterade taket
är täckt med en starkt korrugerad fulguritbeklädnad,
varigenom ett luftrum erhålles mellan de dubbla taken.
På detta sätt har åstadkommits, att det platta taKet
under heta sommardagar hålles avkylt genom den
luftström, som cirkulerar mellan resp. takbeläggningar.
Ett spjäll för kylluft finnes även alldeles intill
transformatorn till vänster på bilden och kylluften utsläppes
upptill vid fönsterventilerna till höger. En intressant
detalj i själva anläggningen utgöres av anordningen
med kylvattenbehållarna. För att få det bästa
möjliga kylvattnet har utbyggts tvenne vattencylindrar
A och B, rymmande resp. 1,75 och 3,25 m3 vatten,
utanför själva stationshuset. Friskvatten tillföres
cylindern B genom det från taket uppsamlade
regnvattnet. Cylindrarna A och B äro sinsemellan
förenade medelst ett bräddavloppsrör.
Cirkulationspumpen suger alltid kylvattnet direkt från
cylindern B. Sommartid utsläpptes det
begagnade kylvattnet i botten på cylindern A,
och det uppvärmda vattnet pressas ut mot
de avkylda cylinderväggarna genom den
manschettliknande påsvetsningen å
kylvattenröret. Härefter rinner vattnet genom
bräddavloppet över till cylindern B och
cirkulationsprocessen fortsättes. Vintertid
stänges en trevägskran på avloppsröret vid B,
varvid kylvattnet endast tillåtes att
cirkulera över cylinderna B, som härvid avstänges
från förbindelsen med A. Automatiken i
