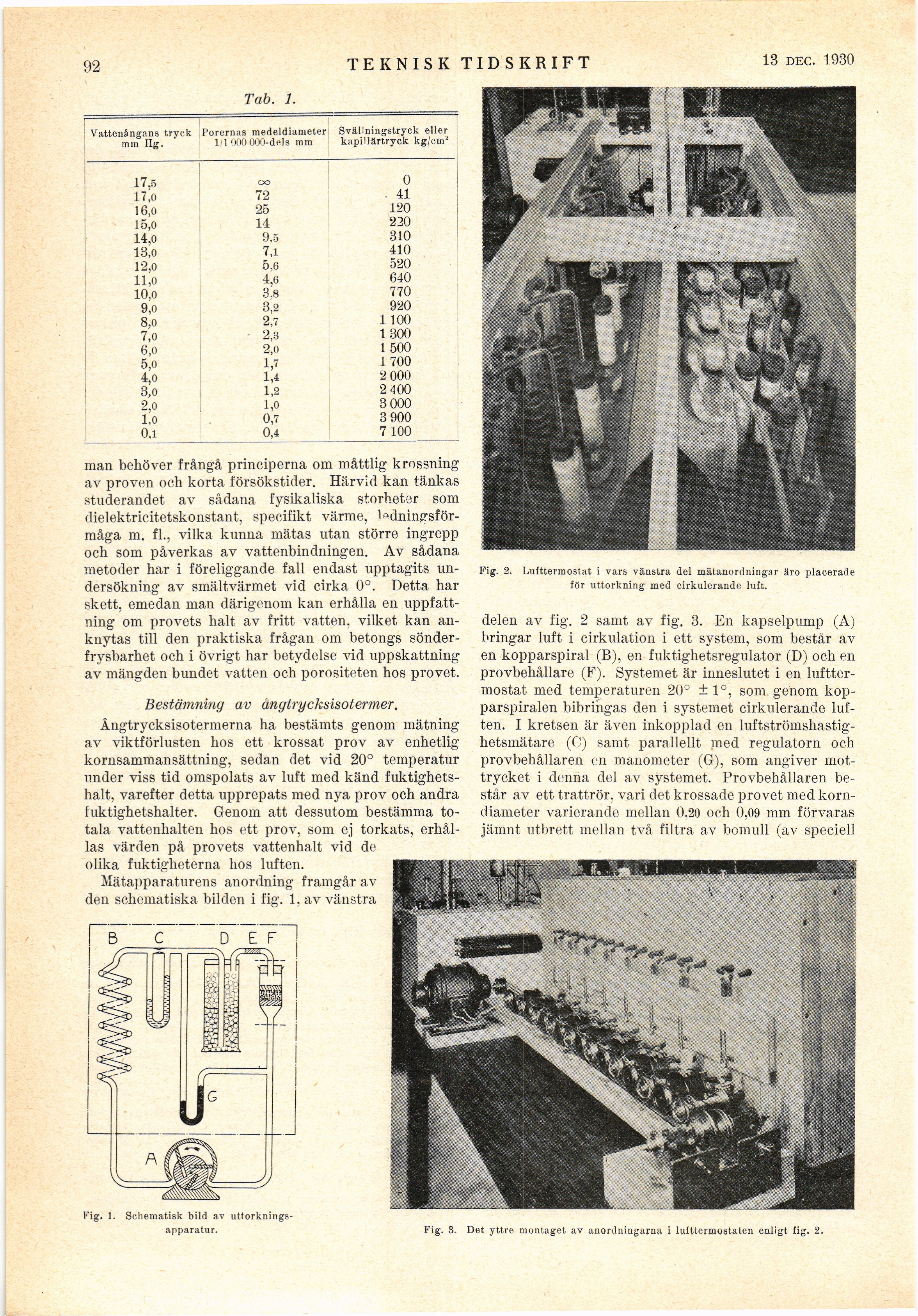

92 TEKNISK TIDSKRIFT 12 april 1930
17,5 O
17,0 72 41
16,0 25 120
15,0 14 ’220
14,0 9.5 310
13,0 7,1 410
12,0 5,6 520
11,0 4,6 640
10,0 3,8 770
9,0 3,2 920
8,0 2,7 1100
7,0 2,3 1 300
6,0 2,0 1 500
5,0 1,7 1700
4,0 1,4 ’2 000
3,0 1,2 2 <100
2,0 l,o 3 000
1,0 0,7 3 900
O.i 0,4___7100_____i
man behöver frångå principerna om måttlig krossning
av proven och korta försökstider. Härvid kan tänkas
studerandet av sådana fysikaliska storheter som
dielektricitetskonstant, specifikt värme,
Wningsför-måga m. fi, vilka kunna mätas utan större ingrepp
och som påverkas av vattenbindningen. Av sådana
metoder har i föreliggande fall endast upptagits
undersökning av smältvärmet vid cirka 0°. Detta har
skett, emedan man därigenom kan erhålla en
uppfattning om provets halt av fritt vatten, vilket kan
anknytas till den praktiska frågan om betongs
sönder-frysbarhet och i övrigt har betydelse vid uppskattning
av mängden bundet vatten och porositeten hos provet.
Bestämning av ångtrycksisotermer.
Ångtrycksisotermerna ha bestämts genom mätning
av viktförlusten hos ett krossat prov av enhetlig
kornsammansättning, sedan det vid 20° temperatur
under viss tid omspolats av luft med känd
fuktighetshalt, varefter detta upprepats med nya prov och andra
fuktighetshalter. Genom att dessutom bestämma
totala vattenhalten hos ett prov, som ej torkats,
erhållas värden på provets vattenhalt vid do
olika fuktigheterna hos luften.
Mätapparaturens anordning framgår av
den schematiska bilden i fig. 1. av vänstra
Fig. 2. Lufttermostat i vars vänstra del mätanordningar äro placerade
för uttorkning med cirkulerande luft.
delen av fig. 2 samt av fig. 3. En kapselpump (A)
bringar luft i cirkulation i ett system, som består av
en kopparspiral (B), en fuktighetsregulator (D) och en
provbehållare (F). Systemet är inneslutet i en
lufttermostat med temperaturen 20° ±1°, som genom
kopparspiralen bibringas den i systemet cirkulerande
luften. I kretsen är även inkopplad en
luftströmshastig-hetsmätare (C) samt parallellt med regulatorn och
provbehållaren en manometer (G), som angiver
mottrycket i denna del av systemet. Provbehållaren
består av ett trattrör, vari det krossade provet med
korndiameter varierande mellan O.20 och 0,09 mm förvaras
jämnt utbrett mellan två filtra av bomull (av speciell
Fig. J. Schematisk bild av uttorknings-
apparatur. Fig. 3. Det yttre montaget av anordningarna i luittermostaten enligt fig. 2.
Tab. 1.
Vattenångans tryck
mm Hg.
Porernas medeldiameter
1/1 000 000-dcls mm
Svällningstryck eller
kapillärtryck kg/cm’2
