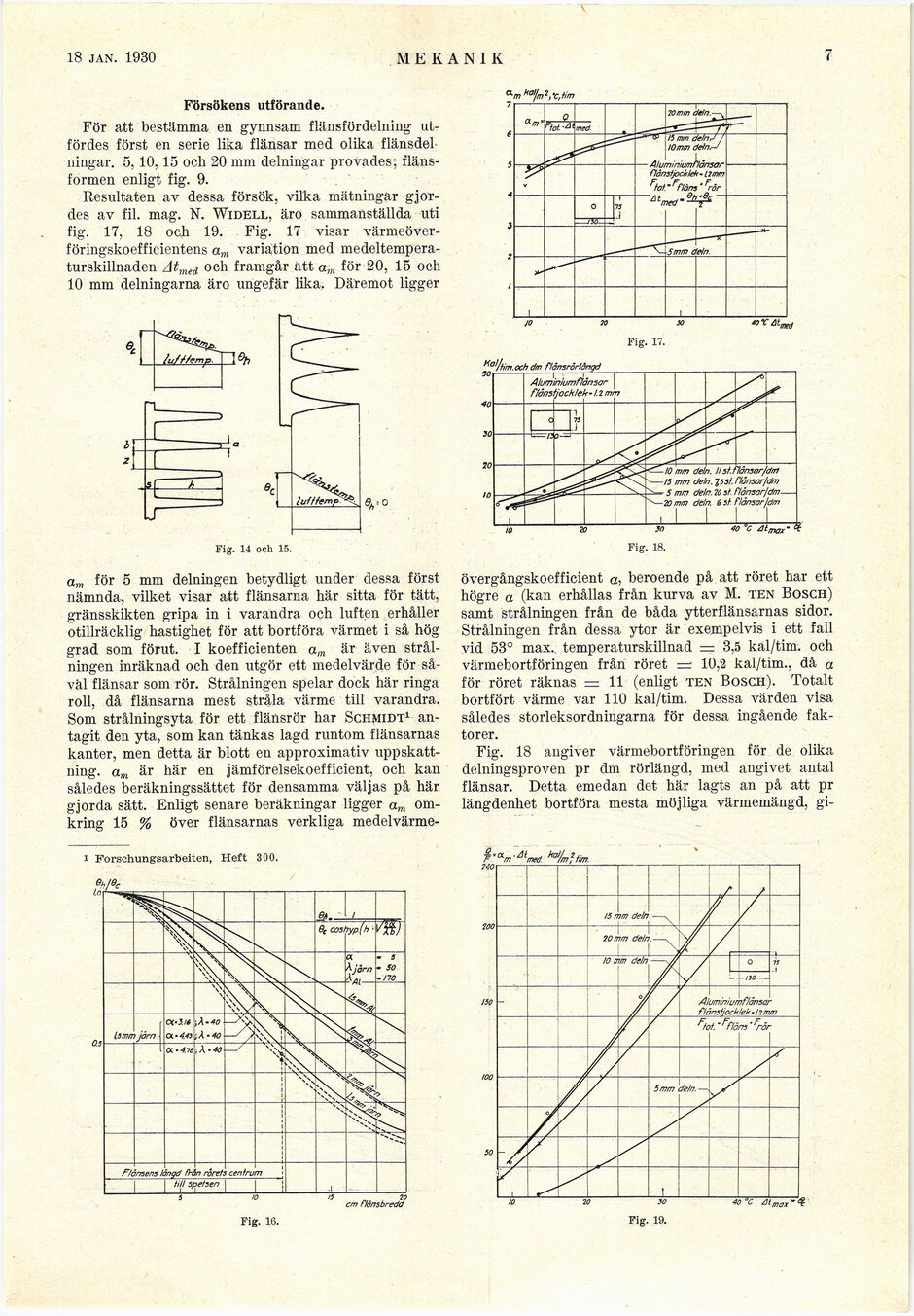

18 jan. 1930
MEKANIK 9
Försökens utförande.
För att bestämma en gynnsam flänsfördelning
utfördes först en serie lika flänsar med olika
flänsdel-ningar. 5,10, 15 och 20 mm delningar provades;
fläns-formen enligt fig. 9.
Resultaten av dessa försök, vilka mätningar
gjordes av fil. mag. N. Widell, äro sammanställda uti
fig. 17, 18 och 19. Fig. 17 visar
värmeöverföringskoefficientens am variation med
medeltemperaturskillnaden Atmed och framgår ätt am för 20, 15 och
10 mm delningarna äro ungefär lika, Däremot ligger
Fig. 14 och 15.
am för 5 mm delningen betydligt under dessa först
nämnda, vilket visar att flänsarna här sitta för tätt,
gränsskikten gripa in i varandra och luften erhåller
otillräcklig hastighet för att bortföra värmet i så hög
grad som förut. I koefficienten am är även
strålningen inräknad och den utgör ett medelvärde för
såväl flänsar som rör. Strålningen spelar dock här ringa
roll, då flänsarna mest stråla värme till varandra.
Som strålningsyta för ett flänsrör har Schmidt1
antagit den yta, som kan tänkas lagd runtom flänsarnas
kanter, men detta är blott en approximativ
uppskattning. am är här en jämförelsekoefficient, och kan
således beräkningssättet för densamma väljas på här
gjorda sätt. Enligt senare beräkningar ligger am
omkring 15 % över flänsarnas verkliga medelvärme-
1 Forschungsarbeiten, Heft 300.
övergångskoefficient a, beroende på att röret har ett
högre a (kan erhållas från kurva av M. ten Bosch)
samt strålningen från de båda ytterflänsarnas sidor.
Strålningen från dessa ytor är exempelvis i ett fall
vid 53° max., temperaturskillnad = 3,5 kal/tim. och
värmebortföringen från röret = 10,2 kal/tim., då a
för röret räknas =11 (enligt ten Bosch). Totalt
bortfört värme var 110 kal/tim. Dessa värden visa
således storleksordningarna för dessa ingående
faktorer.
Fig. 18 angiver värmebortföringen för de olika
delningsproven pr dm rörlängd, med angivet antal
flänsar. Detta emedan det här lagts an på att pr
längdenhet bortföra mesta möjliga värmemängd, gi-
740
MO
ISO
Fig. 16.
Fig. 19.
Aluminiumflänsar J
flonstjocktek• / 2 mm
Fig. 17.
tim, och dm flånsrörlångd
10 mm dein. II st. flonsar/drrt
15 mm dein. 15st. flänsar/dm
5 mm dein. 70 st. flänsar/dm
70 mm dein. 6 st. flänsar I dm
40 -ff *
I .
Aluminiumflänsar
flånstiocklek- i?mm
Fto-F ’
