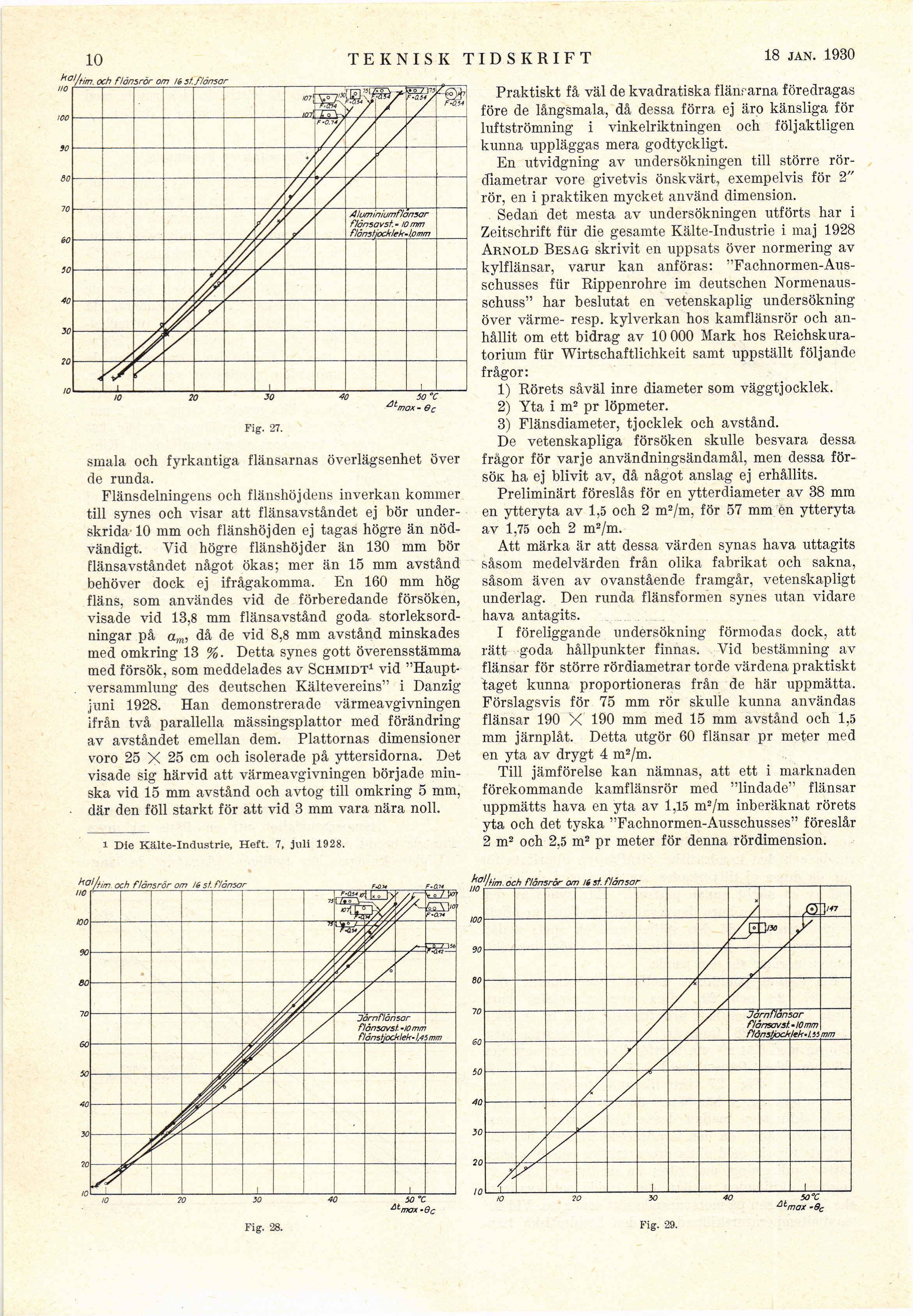

10 TEKNISK TIDSKRIFT 19 april 1930

Praktiskt få väl de kvadratiska flänrarna föredragas
före de långsmala, då dessa förra ej äro känsliga för
luftströmning i vinkelriktningen och följaktligen
kunna uppläggas mera godtyckligt.

En utvidgning av undersökningen till större
rördiametrar vore givetvis önskvärt, exempelvis för 2"
rör, en i praktiken mycket använd dimension.

Sedan det mesta av undersökningen utförts har i
Zeitschrift für die gesamte Kälte-Industrie i maj 1928
Arnold Besag skrivit en uppsats över normering av
kylflänsar, varur kan anföras:
"Fachnormen-Ausschusses für Rippenrohre im deutschen
Normenaus-schuss" har beslutat en vetenskaplig undersökning
över värme- resp. kylverkan hos kamflänsrör och
anhållit om ett bidrag av 10 000 Mark hos
Reichskuratorium für Wirtschaftlichkeit samt uppställt följande
frågor:

1) Rörets såväl inre diameter som väggtjocklek.

2) Yta i m2 pr löpmeter.

3) Fläns diameter, tjocklek och avstånd.
De vetenskapliga försöken skulle besvara dessa

frågor för varje användningsändamål, men dessa
för-söK ha ej blivit av, då något anslag ej erhållits.

Preliminärt föreslås för en ytterdiameter av 38 mm
en ytteryta av 1,5 och 2 m2/m, för 57 mm en ytteryta
av 1,75 och 2 m2/m.

Att märka är att dessa värden synas hava uttagits
såsom medelvärden från olika fabrikat och sakna,
såsom även av ovanstående framgår, vetenskapligt
underlag. Den runda flänsformen synes utan vidare
hava antagits.

I föreliggande undersökning förmodas dock, att
rätt goda hållpunkter finnas. Vid bestämning av
flänsar för större rördiametrar torde värdena praktiskt
taget kunna proportioneras från de här uppmätta.
Förslagsvis för 75 mm rör skulle kunna användas
flänsar 190 X 190 mm med 15 mm avstånd och 1,5
mm järnplåt. Detta utgör 60 flänsar pr meter med
en yta av drygt 4 m2/m.

Till jämförelse kan nämnas, att ett i marknaden
förekommande kamflänsrör med "lindade" flänsar
uppmätts hava en yta av 1,15 m2/m inberäknat rörets
yta och det tyska "Fachnormen-Ausschusses" föreslår
2 m2 och 2,5 m2 pr meter för denna rördimension.

Fig. 27.

smala och fyrkantiga flänsarnas överlägsenhet över
de runda.

Flänsdelningens och flänshöj dens inverkan kommer
till synes och visar att flänsavståndet ej bör
underskrida 10 mm och f länshöj den ej tagas högre än
nödvändigt. Vid högre flänshöjder än 130 mm bör
flänsavståndet något ökas; mer än 15 mm avstånd
behöver dock ej ifrågakomma. En 160 mm hög
fläns, som användes vid de förberedande försöken,
visade vid 13,8 mm flänsavstånd goda
storleksordningar på am, då de vid 8,8 mm avstånd minskades
med omkring 13 %. Detta synes gott överensstämma
med försök, som meddelades av Schmidt1 vid
"Hauptversammlung des deutschen Kältevereins" i Danzig
juni 1928. Han demonstrerade värmeavgivningen
ifrån två parallella mässingsplattor med förändring
av avståndet emellan dem. Plattornas dimensioner
voro 25 X 25 cm och isolerade på yttersidorna. Det
visade sig härvid att värmeavgivningen började
minska vid 15 mm avstånd och avtog till omkring 5 mm,
där den föll starkt för att vid 3 mm vara nära noll.

1 Die Kälte-Industrie, Heft. 7, juli 1928.

Fig. 5.

Fig. 7. Fig. 8.
