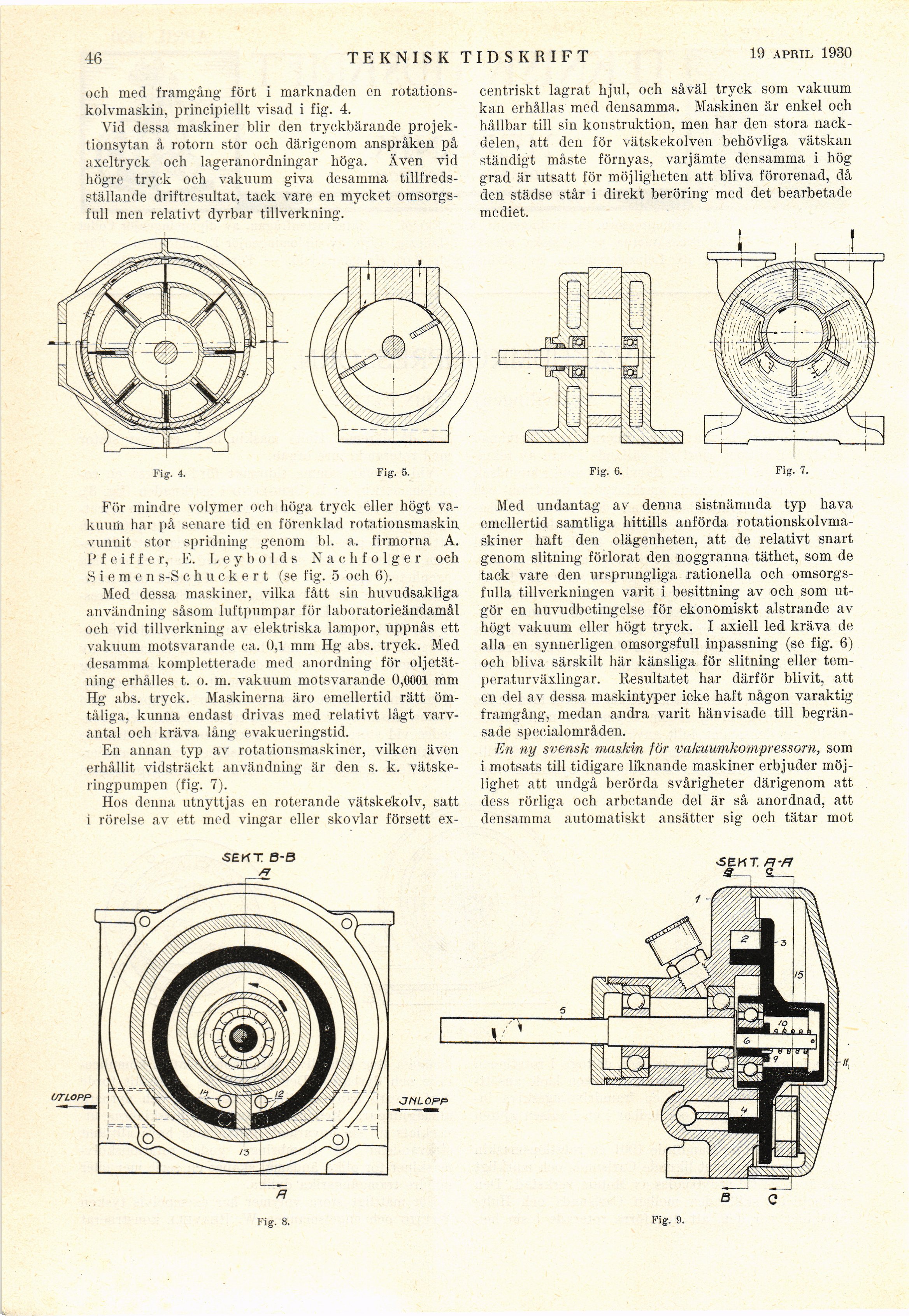

46

TEKNISK TIDSKRIFT

19 april 1930

och med framgång fört i marknaden en
rotationskolvmaskin, principiellt visad i fig. 4.

Yid dessa maskiner blir den tryckbärande
projektionsytan å rotorn stor och därigenom anspråken på
axeltryck och lageranordningar höga. Även vid
högre tryck och vakuum giva desamma
tillfredsställande driftresultat, tack vare en mycket
omsorgsfull men relativt dyrbar tillverkning.

centriskt lagrat hjul, och såväl tryck som vakuum
kan erhållas med densamma. Maskinen är enkel och
hållbar till sin konstruktion, men har den stora
nackdelen, att den för vätskekolven behövliga vätskan
ständigt måste förnyas, varjämte densamma i hög
grad är utsatt för möjligheten att bliva förorenad, då
den städse står i direkt beröring med det bearbetade
mediet.

Fig. 4. Fig. 5.

För mindre volymer och höga tryck eller högt
vakuum har på senare tid en förenklad rotationsmaskin
vunnit stor spridning genom bl. a. firmorna A.
Pfeiffer, E. Leybolds Nachfolger och
Siemens-Schuckert (se fig. 5 och 6).

Med dessa maskiner, vilka fått sin huvudsakliga
användning såsom luftpumpar för laboratorieändamål
och vid tillverkning av elektriska lampor, uppnås ett
vakuum motsvarande ca. 0,1 mm Hg abs. tryck. Med
desamma kompletterade med anordning för
oljetätning erhålles t. o. m. vakuum motsvarande 0,0001 mm
Hg abs. tryck. Maskinerna äro emellertid rätt
ömtåliga, kunna endast drivas med relativt lågt
varvantal och kräva lång evakueringstid.

En annan typ av rotationsmaskiner, vilken även
erhållit vidsträckt användning är den s. k.
vätske-ringpumpen (fig. 7).

Hos denna utnyttjas en roterande vätskekolv, satt
i rörelse av ett med vingar eller skövlar försett ex-

Fig. 6. Fig. 7.

Med undantag av denna sistnämnda typ hava
emellertid samtliga hittills anförda
rotationskolvmaskiner haft den olägenheten, att de relativt snart
genom slitning förlorat den noggranna täthet, som de
tack vare den ursprungliga rationella och
omsorgsfulla tillverkningen varit i besittning av och som
utgör en huvudbetingelse för ekonomiskt alstrande av
högt vakuum eller högt tryck. I axiell led kräva de
alla en synnerligen omsorgsfull inpassning (se fig. 6)
och bliva särskilt här känsliga för slitning eller
temperaturväxlingar. Resultatet har därför blivit, att
en del av dessa maskintyper icke haft någon varaktig
framgång, medan andra varit hänvisade till
begränsade specialområden.

En ny svensk maskin för vakuumkompressorn, som
i motsats till tidigare liknande maskiner erbjuder
möjlighet att undgå berörda svårigheter därigenom att
dess rörliga och arbetande del är så anordnad, att
densamma automatiskt ansätter sig och tätar mot

•SEKT S-S

R

Fig. 5.

Fig. 7. Fig. 8.
