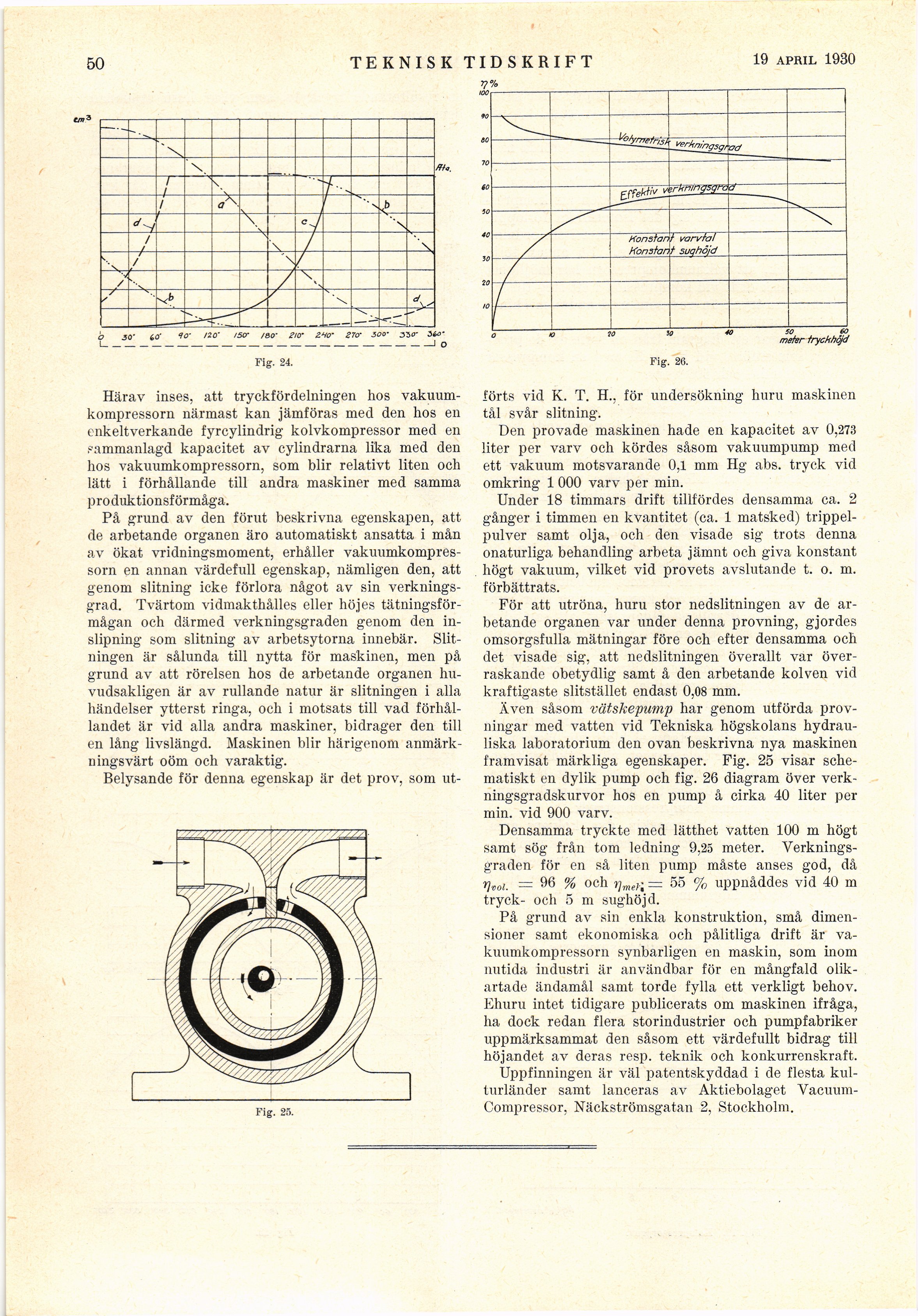

50 TEKNISK
0 jo’ 60’ 1°’ /20’ ,5°’ /ao’ 2’°’ 2TO- 300- 330" 360-
1––––––––––––lO
Fig. 24.
Härav inses, att tryckfördelningen hos
vakuumkompressorn närmast kan jämföras med den hos en
enkeltverkande fyrcylindrig kolvkompressor med en
sammanlagd kapacitet av cylindrarna lika med den
hos vakuumkompressorn, som blir relativt liten och
lätt i förhållande till andra maskiner med samma
produktionsförmåga.
På grund av den förut beskrivna egenskapen, att
de arbetande organen äro automatiskt ansatta i mån
av ökat vridningsmoment, erhåller
vakuumkompressorn en annan värdefull egenskap, nämligen den, att
genom slitning icke förlora något av sin
verkningsgrad. Tvärtom vidmakthålles eller höjes
tätningsför-mågan och därmed verkningsgraden genom den
in-slipning som slitning av arbetsytorna innebär.
Slitningen är sålunda till nytta för maskinen, men på
grund av att rörelsen hos de arbetande organen
huvudsakligen är av rullande natur är slitningen i alla
händelser ytterst ringa, och i motsats till vad
förhållandet är vid alla andra maskiner, bidrager den till
en lång livslängd. Maskinen blir härigenom
anmärkningsvärt oöm och varaktig.
Belysande för denna egenskap är det prov, som ut-
I D S K R I F T 19 april 1930
Fig. 26.
förts vid K. T. H., för undersökning huru maskinen
tål svår slitning.
Den provade maskinen hade en kapacitet av 0,273
liter per varv och kördes såsom vakuumpump med
ett vakuum motsvarande 0,1 mm Hg abs. tryck vid
omkring 1 000 varv per min.
Under 18 timmars drift tillfördes densamma ca. 2
gånger i timmen en kvantitet (ca. 1 matsked)
trippel-pulver samt olja, och den visade sig trots denna
onaturliga behandling arbeta jämnt och giva konstant
högt vakuum, vilket vid provets avslutande t. o. m.
förbättrats.
För att utröna, huru stor nedslitningen av de
arbetande organen var under denna provning, gjordes
omsorgsfulla mätningar före och efter densamma och
det visade sig, att nedslitningen överallt var
överraskande obetydlig samt å den arbetande kolven vid
kraftigaste slitstället endast 0,08 mm.
Även såsom vätskepump har genom utförda
provningar med vatten vid Tekniska högskolans
hydrauliska laboratorium den ovan beskrivna nya maskinen
framvisat märkliga egenskaper. Fig. 25 visar
schematiskt en dylik pump och fig. 26 diagram över
verkningsgradskurvor hos en pump å cirka 40 liter per
min. vid 900 varv.
Densamma tryckte med lätthet vatten 100 m högt
samt sög från tom ledning 9,25 meter.
Verkningsgraden för en så liten pump måste anses god, då
r]voi. = 96 % och i]me}.- = 55 % uppnåddes vid 40 m
tryck- och 5 m sughöjd.
På grund av sin enkla konstruktion, små
dimensioner samt ekonomiska och pålitliga drift är
vakuumkompressorn synbarligen en maskin, som inom
nutida industri är användbar för en mångfald
olikartade ändamål samt torde fylla ett verkligt behov.
Ehuru intet tidigare publicerats om maskinen ifråga,
ha dock redan flera storindustrier och pumpfabriker
uppmärksammat den såsom ett värdefullt bidrag till
höjandet av deras resp. teknik och konkurrenskraft.
Uppfinningen är väl patentskyddad i de flesta
kulturländer samt lanceras av Aktiebolaget
Vacunm-Compressor, Näckströmsgatan 2, Stockholm.
Fig. 25.
