74

TEKNISK TIDSKRIFT

20 SePt. 1930

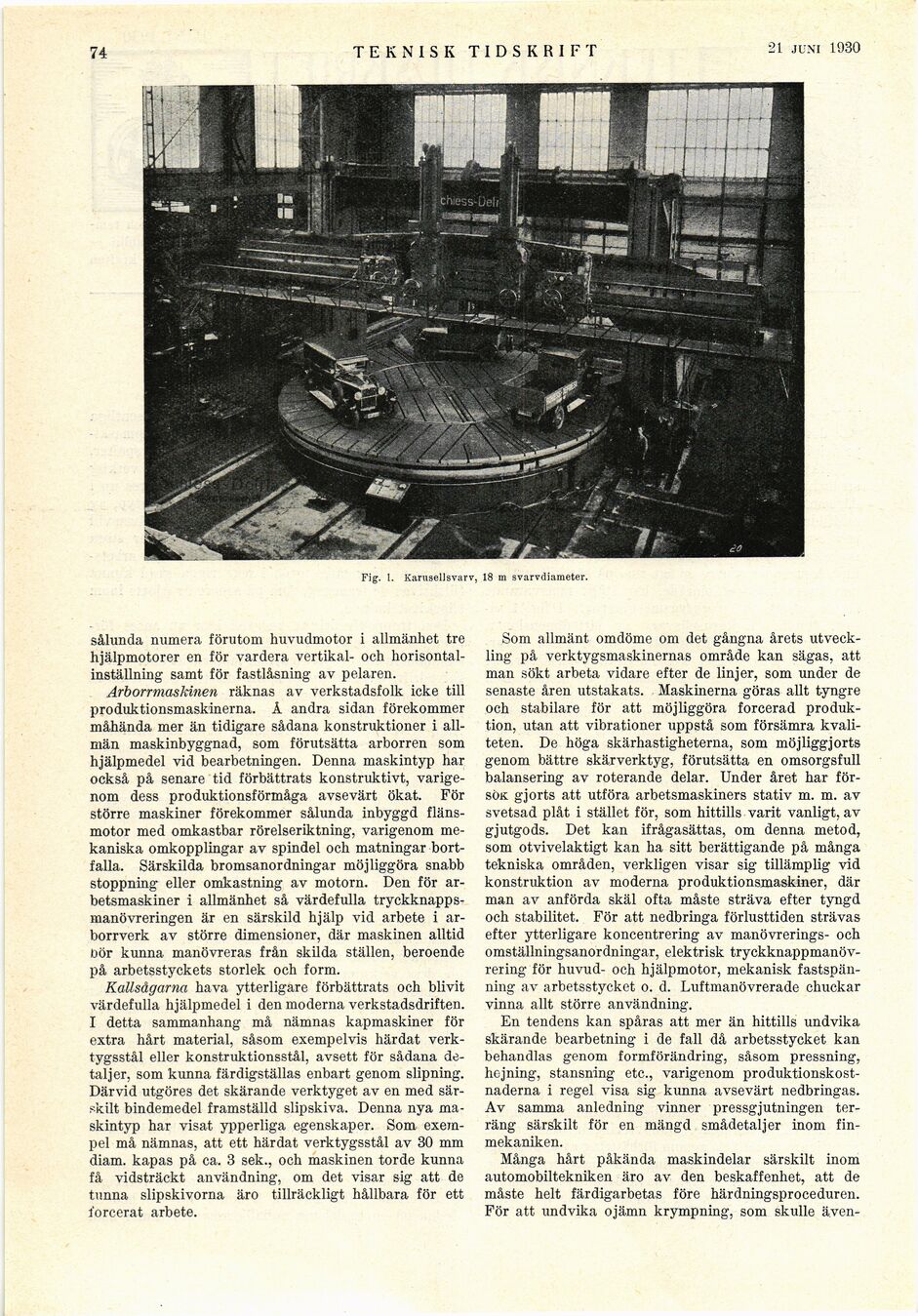

Fig. 1. Karusellsvarv, 18 m svarvdiameter.

sålunda numera förutom huvudmotor i allmänhet tre
hjälpmotorer en för vardera vertikal- och
horisontalinställning samt för fastlåsning av pelaren.

Arborrmaskinen räknas av verkstadsfolk icke till
produktionsmaskinerna. Å andra sidan förekommer
måhända mer än tidigare sådana konstruktioner i
allmän maskinbyggnad, som förutsätta arborren som
hjälpmedel vid bearbetningen. Denna maskintyp har
också på senare tid förbättrats konstruktivt,
varigenom dess produktionsförmåga avsevärt ökat. För
större maskiner förekommer sålunda inbyggd
flänsmotor med omkastbar rörelseriktning, varigenom
mekaniska omkopplingar av spindel och matningar
bortfalla. Särskilda bromsanordningar möjliggöra snabb
stoppning eller omkastning av motorn. Den för
arbetsmaskiner i allmänhet så värdefulla
tryckknappsmanövreringen är en särskild hjälp vid arbete i
ar-borrverk av större dimensioner, där maskinen alltid
loör kunna manövreras från skilda ställen, beroende
på arbetsstyckets storlek och form.

Kallsågarna hava ytterligare förbättrats och blivit
värdefulla hjälpmedel i den moderna verkstadsdriften.
I detta sammanhang må nämnas kapmaskiner för
extra hårt material, såsom exempelvis härdat
verktygsstål eller konstruktionsstål, avsett för sådana
detaljer, som kunna färdigställas enbart genom slipning.
Därvid utgöres det skärande verktyget av en med
särskilt bindemedel framställd slipskiva. Denna nya
maskintyp har visat ypperliga egenskaper. Som
exempel må nämnas, att ett härdat verktygsstål av 30 mm
diam. kapas på ca. 3 sek., och maskinen torde kunna
få vidsträckt användning, om det visar sig att de
tunna slipskivorna äro tillräckligt hållbara för ett
forcerat arbete.

Som allmänt omdöme om det gångna årets
utveckling på verktygsmaskinernas område kan sägas, att
man sökt arbeta vidare efter de linjer, som under de
senaste åren utstakats. Maskinerna göras allt tyngre
och stabilare för att möjliggöra forcerad
produktion, utan att vibrationer uppstå som försämra
kvaliteten. De höga skärhastigheterna, som möjliggjorts
genom bättre skärverktyg, förutsätta en omsorgsfull
balansering av roterande delar. Under året har
för-söK gjorts att utföra arbetsmaskiners stativ m. m. av
svetsad plåt i stället för, som hittills varit vanligt, av
gjutgods. Det kan ifrågasättas, om denna metod,
som otvivelaktigt kan ha sitt berättigande på många
tekniska områden, verkligen visar sig tillämplig vid
konstruktion av moderna produktionsmaskiner, där
man av anförda skäl ofta måste sträva efter tyngd
och stabilitet. För att nedbringa förlusttiden strävas
efter ytterligare koncentrering av manövrerings- och
omställningsanordningar, elektrisk
tryckknappmanövrering för huvud- och hjälpmotor, mekanisk
fastspänning av arbetsstycket o. d. Luftmanövrerade chuckar
vinna allt större användning.

En tendens kan spåras att mer än hittills undvika
skärande bearbetning i de fall då arbetsstycket kan
behandlas genom formförändring, såsom pressning,
hejning, stansning etc., varigenom
produktionskostnaderna i regel visa sig kunna avsevärt nedbringas.
Av samma anledning vinner pressgjutningen
terräng särskilt för en mängd smådetaljer inom
finmekaniken.

Många hårt påkända maskindelar särskilt inom
automobiltekniken äro av den beskaffenhet, att de
måste helt färdigarbetas före härdningsproceduren.
För att undvika ojämn krympning, som skulle även-
