94
TEKNISK TIDSKRIFT
20 SePt. 1930

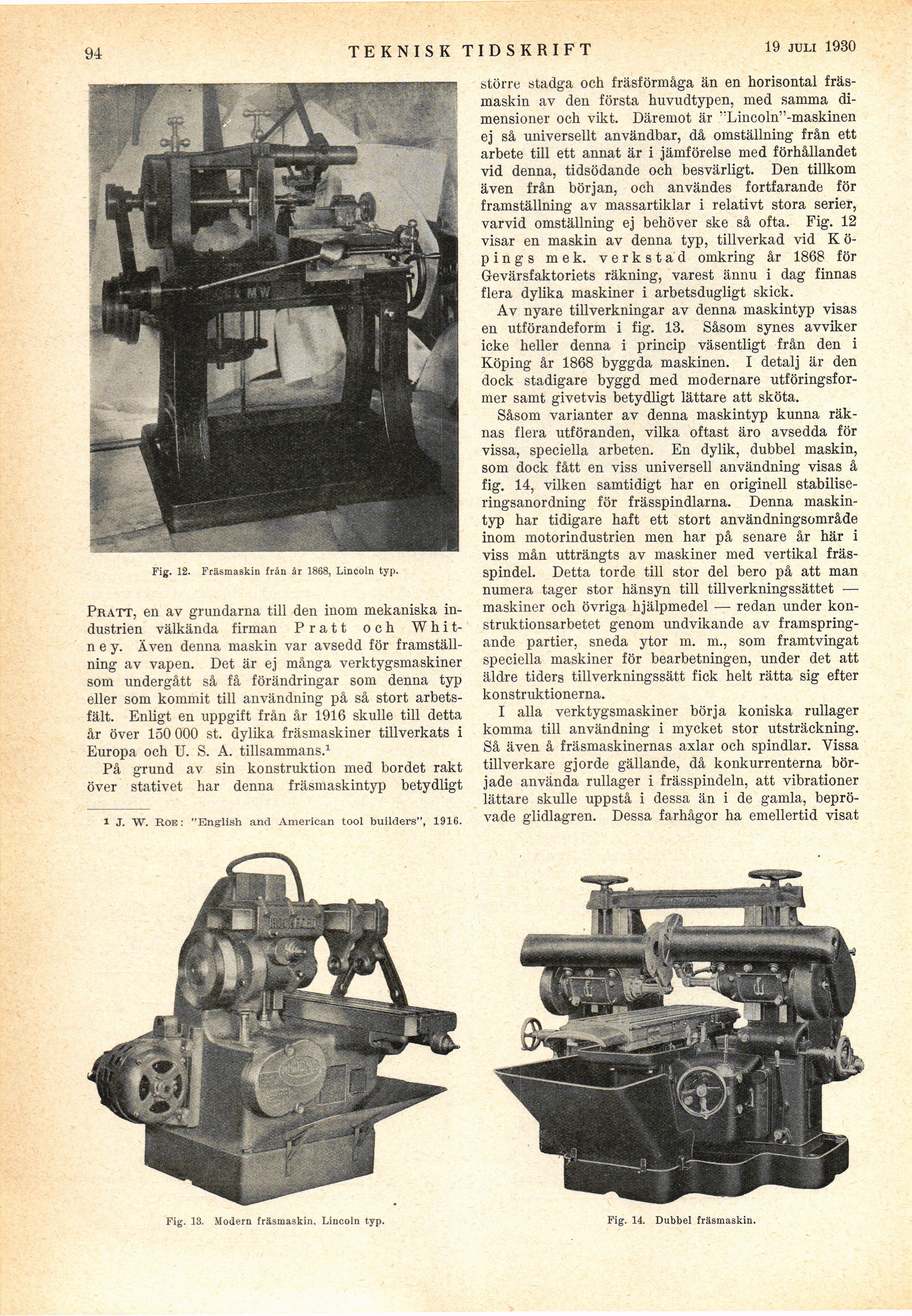

Fig. 12. Fräsmaskin från är 1868, Lincoln typ.
Pratt, en av grundarna till den inom mekaniska
industrien välkända firman Pratt och
Whitney. Även denna maskin var avsedd för
framställning av vapen. Det är ej många verktygsmaskiner
som undergått så få förändringar som denna typ
eller som kommit till användning på så stort
arbetsfält. Enligt en uppgift från år 1916 skulle till detta
år över 150 000 st. dylika fräsmaskiner tillverkats i
Europa och U. S. A. tillsammans.1
På grund av sin konstruktion med bordet rakt
över stativet har denna fräsmaskintyp betydligt
1 j. W. Roe: "English and American tool builders", 1916.
Fig. 13. Modern fräsmaskin. Lincoln typ.
större stadga och fräsförmåga än en horisontal
fräsmaskin av den första huvudtypen, med samma
dimensioner och vikt. Däremot är "Lincoln"-maskinen
ej så universellt användbar, då omställning från ett
arbete till ett annat är i jämförelse med förhållandet
vid denna, tidsödande och besvärligt. Den tillkom
även från början, och användes fortfarande för
framställning av massartiklar i relativt stora serier,
varvid omställning ej behöver ske så ofta. Fig. 12
visar en maskin av denna typ, tillverkad vid K
ö-pings mek. verkstad omkring år 1868 för
Gevärsfaktoriets räkning, varest ännu i dag finnas
flera dylika maskiner i arbetsdugligt skick.
Av nyare tillverkningar av denna maskintyp visas
en utförandeform i fig. 13. Såsom synes avviker
icke heller denna i princip väsentligt från den i
Köping år 1868 byggda maskinen. I detalj är den
dock stadigare byggd med modernare
utföringsfor-mer samt givetvis betydligt lättare att sköta.
Såsom varianter av denna maskintyp kunna
räknas flera utföranden, vilka oftast äro avsedda för
vissa, speciella arbeten. En dylik, dubbel maskin,
som dock fått en viss universell användning visas å
fig. 14, vilken samtidigt har en originell
stabiliseringsanordning för frässpindlarna. Denna
maskintyp har tidigare haft ett stort användningsområde
inom motorindustrien men har på senare år här i
viss mån utträngts av maskiner med vertikal
fräs-spindel. Detta torde till stor del bero på att man
numera tager stor hänsyn till tillverkningssättet —
maskiner och övriga hjälpmedel •— redan under
konstruktionsarbetet genom undvikande av
framspringande partier, sneda ytor m. m., som framtvingat
speciella maskiner för bearbetningen, under det att
äldre tiders tillverkningssätt fick helt rätta sig efter
konstruktionerna.
I alla verktygsmaskiner börja koniska rullager
komma till användning i mycket stor utsträckning.
Så även å fräsmaskinernas axlar och spindlar. Vissa
tillverkare gjorde gällande, då konkurrenterna
började använda rullager i frässpindeln, att vibrationer
lättare skulle uppstå i dessa än i de gamla,
beprövade glidlagren. Dessa farhågor ha emellertid visat
Fig. 14. Dubbel fräsmaskin.
