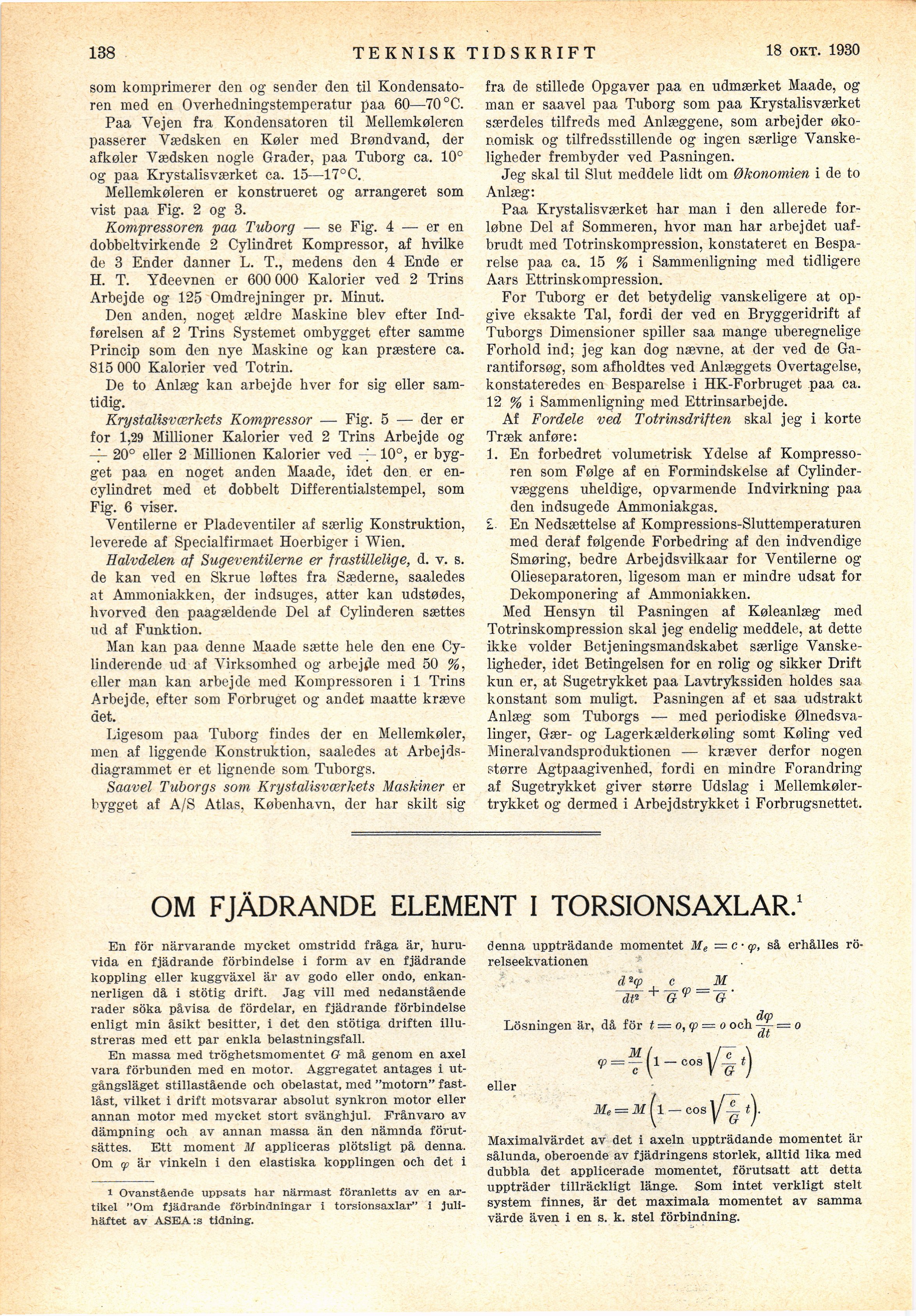

138

TEKNISK TIDSKRIFT

20 SePt. 1930

som komprimerer den og sen der den til
Kondensatoren med en Overhedningstemperatur paa 60—70 °C.

Paa Yejen fra Kondensatoren til Mellemkøleren
passerer Yædsken en Køler med Brøndvand, der
afkøler Yædsken nogle Grader, paa Tuborg ca. 10°
og paa Krystalisværket ca. 15—17°C.

Mellemkøleren er konstrueret og arrangeret som
vist paa Fig. 2 og 3.

Kompressoren paa Tuborg — se Fig. 4 — er en
dobbeltvirkende 2 Cylindret Kompressor, af hvilke
de 3 Ender danner L. T., medens den 4 Ende er
H. T. Ydeevnen er 600 000 Kalorier ved 2 Trins
Arbejde og 125 Omdrejninger pr. Minut.

Den anden, noget ældre Maskine blev efter
Ind-førelsen af 2 Trins Systemet ombygget efter samme
Princip som den nye Maskine og kan præstere ca.
815 000 Kalorier ved Totrin.

De to Anlæg kan arbejde hver for sig eller
samtidig.

Krystalisværkets Kompressor — Fig. 5 — der er
for 1,29 Millioner Kalorier ved 2 Trins Arbejde og
-f~ 20° eller 2 Millionen Kalorier ved -.’ 10°, er
bygget paa en noget anden Maade, idet den er
en-cylindret med et dobbelt Differentialstempel, som
Fig. 6 viser.

Ventilerne er Pladeventiler af særlig Konstruktion,
leverede af Specialfirmaet Hoerbiger i Wien.

Halvdelen af Sugeventilerne er frastillelige, d. v. s.
de kan ved en Skrue løftes fra Sæderne, saaledes
at Ammoniakken, der indsuges, ätter kan udstødes,
hvorved den paagældende Del af Cylinderen sættes
ud af Funktion.

Man kan paa denne Maade sætte hele den ene
Cy-linderende ud af Virksomhed og arbejde med 50 %,
eller man kan arbejde med Kompressoren i 1 Trins
Arbejde, efter som Forbruget og andet maatte kræve
det.

Ligesom paa Tuborg findes der en Mellemkøler,
men af liggende Konstruktion, saaledes at Arbej
ds-diagrammet er et lignende som Tuborgs.

Saavel Tuborgs som Krystalisværkets Maskiner er
bygget af A/S Atlas, Köbenhavn, der har skilt sig

fra de stillede Opgaver paa en udmærket Maade, og
man er saavel paa Tuborg som paa Krystalisværket
særdeles tilfreds med Anlæggene, som arbej der
øko-nomisk og tilfredsstillende og ingen særlige
Vanske-ligheder frembyder ved Pasningen.

Jeg skal til Slut meddele lidt om Ökonomien i de to
Anlæg:

Paa Krystalisværket har man i den allerede
for-løbne Del af Sommeren, hvor man har arbej det
uaf-brudt med Totrinskompression, konstateret en
Bespa-relse paa ca. 15 % i Sammenligning med tidligere
Aars Ettrinskompression.

For Tuborg er det betydelig vanskeligere at
op-give eksakte Tal, fordi der ved en Bryggeridrift af
Tuborgs Dimensioner spiller saa månge uberegnelige
Forhold ind; jeg kan dog nævne, at der ved de
Ga-rantiforsøg, som afholdtes ved Anlæggets Overtagelse,
konstateredes en Besparelse i HK-Forbruget paa ca.
12 % i Sammenligning med Ettrinsarbejde.

Af Fordele ved Totrinsdriften skal jeg i korte
Træk anføre:

1. En forbedret volumetrisk Ydelse af
Kompressoren som Følge af en Formindskelse af
Cylinder-væggens uheldige, opvarmende Indvirkning paa
den indsugede Ammoniakgas.
£ En Nedsættelse af Kompressions-Sluttemperaturen
med deraf følgende Forbedring af den indvendige
Smøring, bedre Arbejdsvilkaar for Ventilerne og
Olieseparatoren, ligesom man er mindre udsat for
Dekomponering af Ammoniakken.

Med Hensyn til Pasningen af Køleanlæg med
Totrinskompression skal jeg endelig meddele, at dette
ikke volder Betjeningsmandskabet særlige
Vanske-ligheder, idet Betingelsen for en rolig og sikker Drift
kun er, at Sugetrykket paa Lavtrykssiden holdes saa
konstant som muligt. Pasningen af et saa udstrakt
Anlæg som Tuborgs — med periodiske
Ølnedsva-linger, Gær- og Lagerkælderkøling somt Køling ved
Mineralvandsproduktionen — kræver derför nogen
større Agtpaagivenhed, fordi en mindre Förändring
af Sugetrykket giver større Udslag i
Mellemkøler-trykket og dermed i Arbejdstrykket i Forbrugsnettet.

OM FJÄDRANDE ELEMENT I TORSIONSAXLAR.1

En för närvarande mycket omstridd fråga är,
huruvida en fjädrande förbindelse i form av en fjädrande
koppling eller kuggväxel är av godo eller ondo,
enkannerligen då i stötig drift. Jag vill med nedanstående
rader söka påvisa de fördelar, en fjädrande förbindelse
enligt min åsikt besitter, i det den stötiga driften
illustreras med ett par enkla belastningsfall.

En massa med tröghetsmomentet G må genom en axel
vara förbunden med en motor. Aggregatet antages i
utgångsläget stillastående och obelastat, med "motorn"
fastlåst, vilket i drift motsvarar absolut synkron motor eller
annan motor med mycket stort svänghjul. Frånvaro av
dämpning och av annan massa än den nämnda
förut-sättes. Ett moment M appliceras plötsligt på denna.
Om <p är vinkeln i den elastiska kopplingen och det i

i Ovanstående uppsats har närmast föranletts av en
artikel "Om fjädrande förbindningar i torsionsaxlar" i
julihäftet av ASEA :s tidning.

denna uppträdande momentet Me = c - q?, så erhålles
rörelseekvationen

d^m c M
Lösningen är, då för t — o,<p — o och ~ = o

*-"(•—VI’)

eller

Me = M — eos y’-l tj.

Maximalvärdet av det i axeln uppträdande momentet är
sålunda, oberoende av fjädringens storlek, alltid lika med
dubbla det applicerade momentet, förutsatt att detta
uppträder tillräckligt länge. Som intet verkligt stelt
system finnes, är det maximala momentet av samma
värde även i en s. k. stel förbindning.
